（1）在“草图”工具条中，单击“草图”按钮，在XY平面建草图，绘制一个矩形，尺寸如图4-23所示，单击。

（2）在“特征”工具条中，单击“拉伸”按钮，拉伸的截面选择刚创建的草图，拉伸限制选择40mm，单击按钮，如图4-24所示。

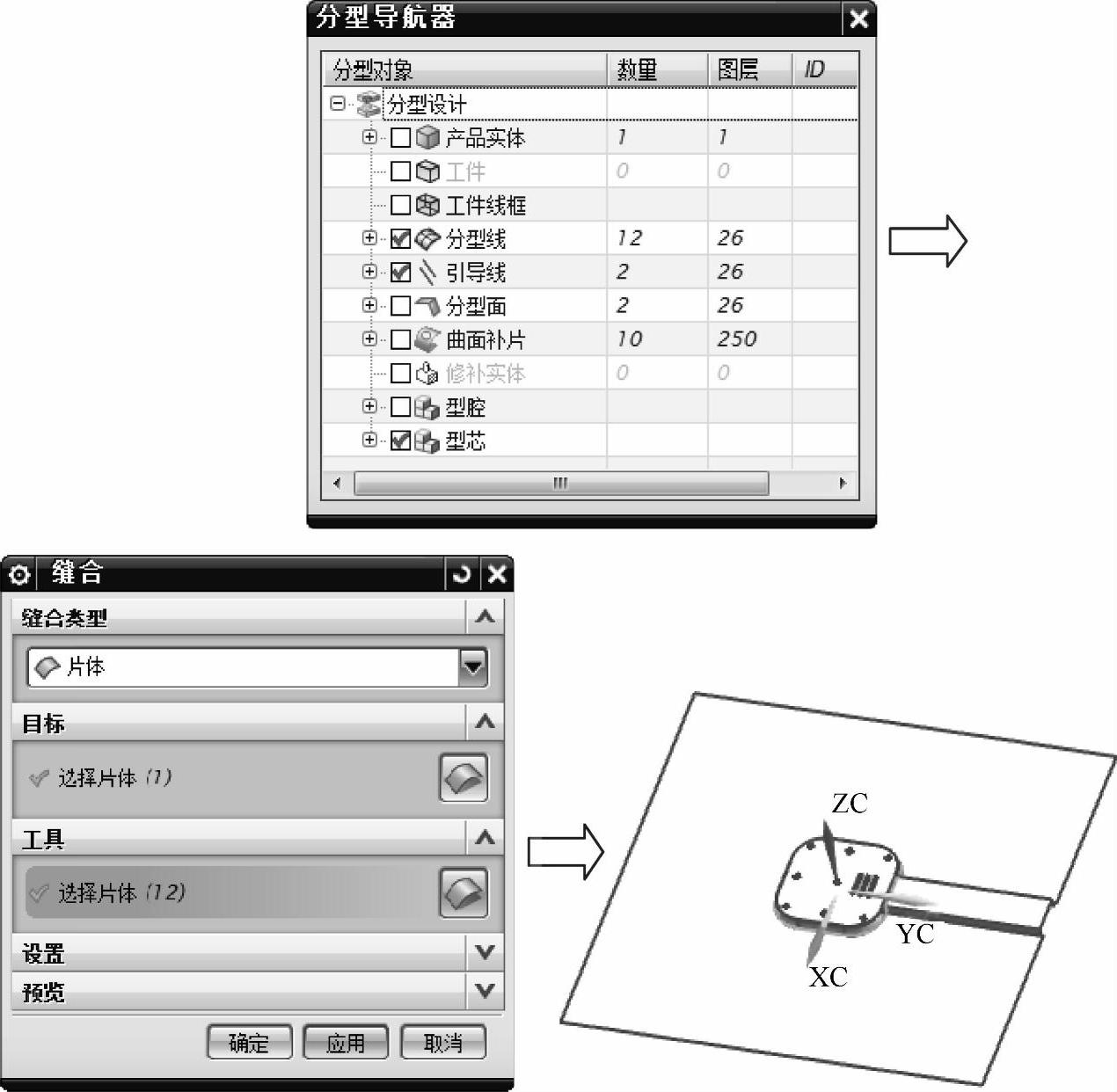

图4-22 创建分割型芯的片体

（3）在“注射模向导”工具条中，单击“分型导航器”按钮，选择，调出接收器上盖产品实体。在“特征”工具条中，单击“求差”按钮，目标体选择刚拉伸的实体，工具体选择接收器上盖产品，设置选项中“保存工具”，单击按钮。

（4）将拉伸的实体分割。在菜单栏中选择“插入”→“修剪”→“拆分体”，目标选择拉伸的实体，分割的工具选择，选择刚创建的分割型芯的片体，单击按钮，如图4-25所示。

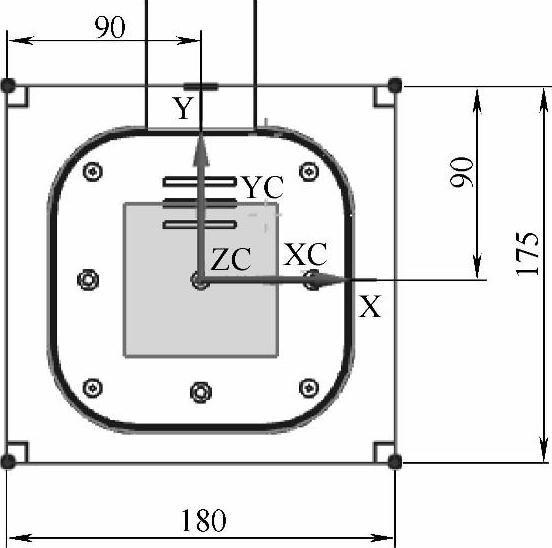

图4-23 型腔型芯草图

（5）移除参数。在“编辑特征”工具条中，单击“移除参数”按钮，对象选择型腔型芯，单击按钮。(www.daowen.com)

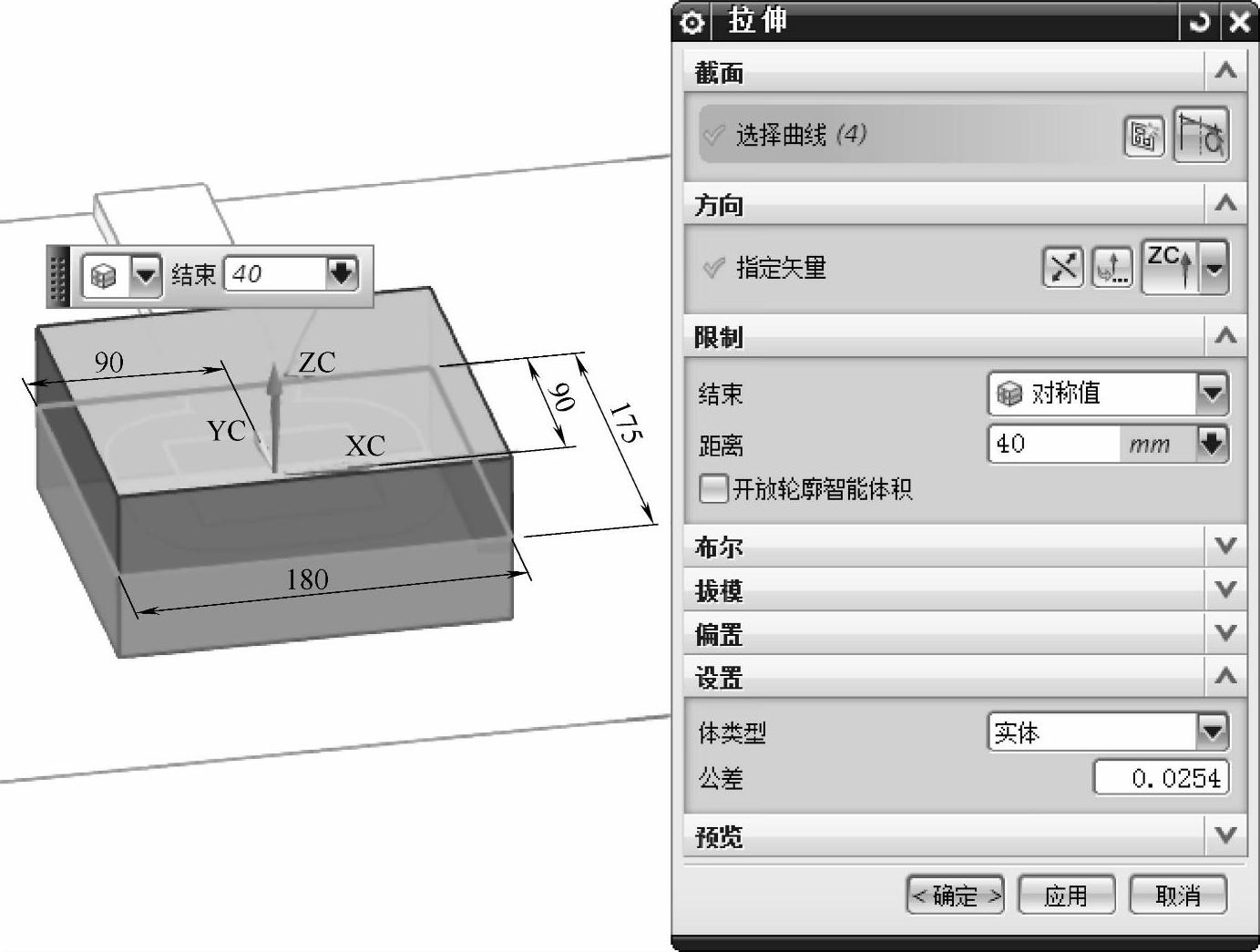

图4-24 型腔型芯的创建

图4-25 分割型腔型芯

（6）分层管理。“移动图层”将产品、型腔和型芯分别移动到2、3、4层（也可自己定义其他图层）。将草图及标准等“移动图层”到255层，把255层作为垃圾层，把一些无用的信息移至该图层，后面的设计也应分图层管理。分割后的型芯和型腔如图4-26所示。

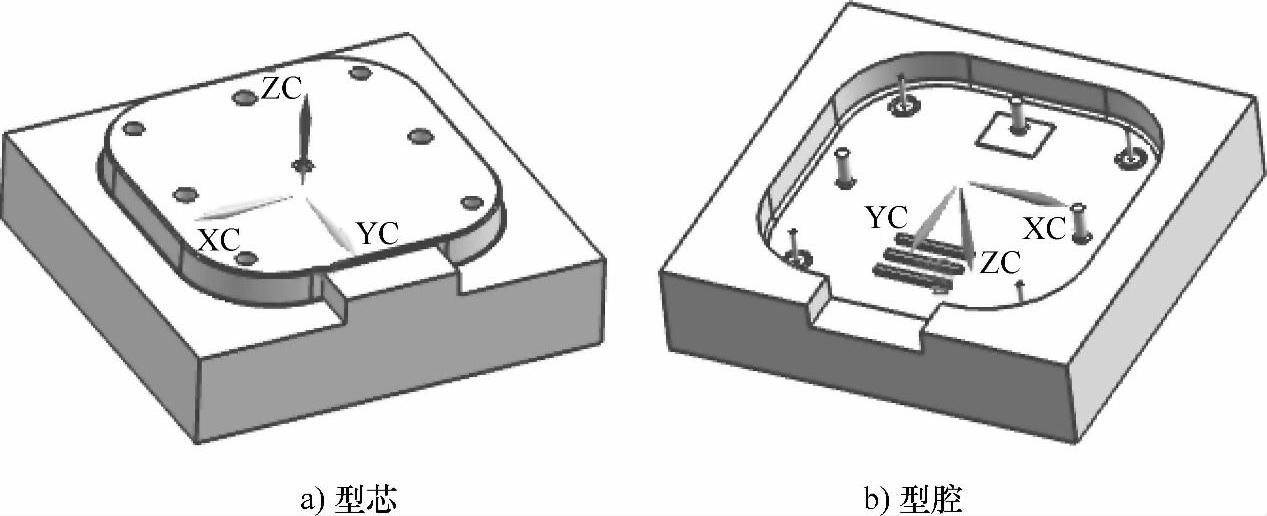

图4-26 型芯、型腔

注意：本例借助于自动分模的工具创建型腔分型面，然后利用分割体命令，得到型芯。读者也可尝试用同样的原理创建型腔分型面，或者同时创建型芯和型腔分型面，然后利用【修剪体】命令，分别求得型腔和型芯。
