设计分型面对话框实现分型面设计

模具分型的设计方法很多,在UG NX分型过程中,往往难于利用一个统一的方法来完成。本实例的分型采用借助于“注射模向导”自动分型的工具,采用手动分型的方法来完成。

(1)在“开始”工具条中单击“所有应用模块”,选择“注射模向导”,弹出“注射模向导”工具条。在“注射模向导”工具条中,单击“模具分型工具”978-7-111-48374-8-Chapter04-38.jpg按钮,弹出“模具分型工具”对话框,如图4-12所示。


图4-12 模具分型工具

单击“检查区域”978-7-111-48374-8-Chapter04-40.jpg按钮,弹出“检查区域”对话框,产品实体选择接收器上盖,脱模方向选择978-7-111-48374-8-Chapter04-41.jpg,单击“计算”978-7-111-48374-8-Chapter04-42.jpg按钮。切换到978-7-111-48374-8-Chapter04-43.jpg按钮,单击“设置所有面的颜色”978-7-111-48374-8-Chapter04-44.jpg,单击978-7-111-48374-8-Chapter04-45.jpg按钮,系统自动将产品的型芯和型腔用颜色区分开来,如图4-13所示。

(2)本产品外表面有10个破孔,可采用补实体或补片体,本实例采用自动补片体。在“注射模向导”工具条中,单击“模具分型工具”978-7-111-48374-8-Chapter04-46.jpg按钮,弹出“模具分型工具”对话框。单击“曲面补片”978-7-111-48374-8-Chapter04-47.jpg按钮,弹出“边缘修补”对话框,环类型选择978-7-111-48374-8-Chapter04-48.jpg,选择产品破孔的上边缘,单击978-7-111-48374-8-Chapter04-49.jpg按钮。依次完成10个破孔的修补,单击978-7-111-48374-8-Chapter04-50.jpg按钮,如图4-14所示。

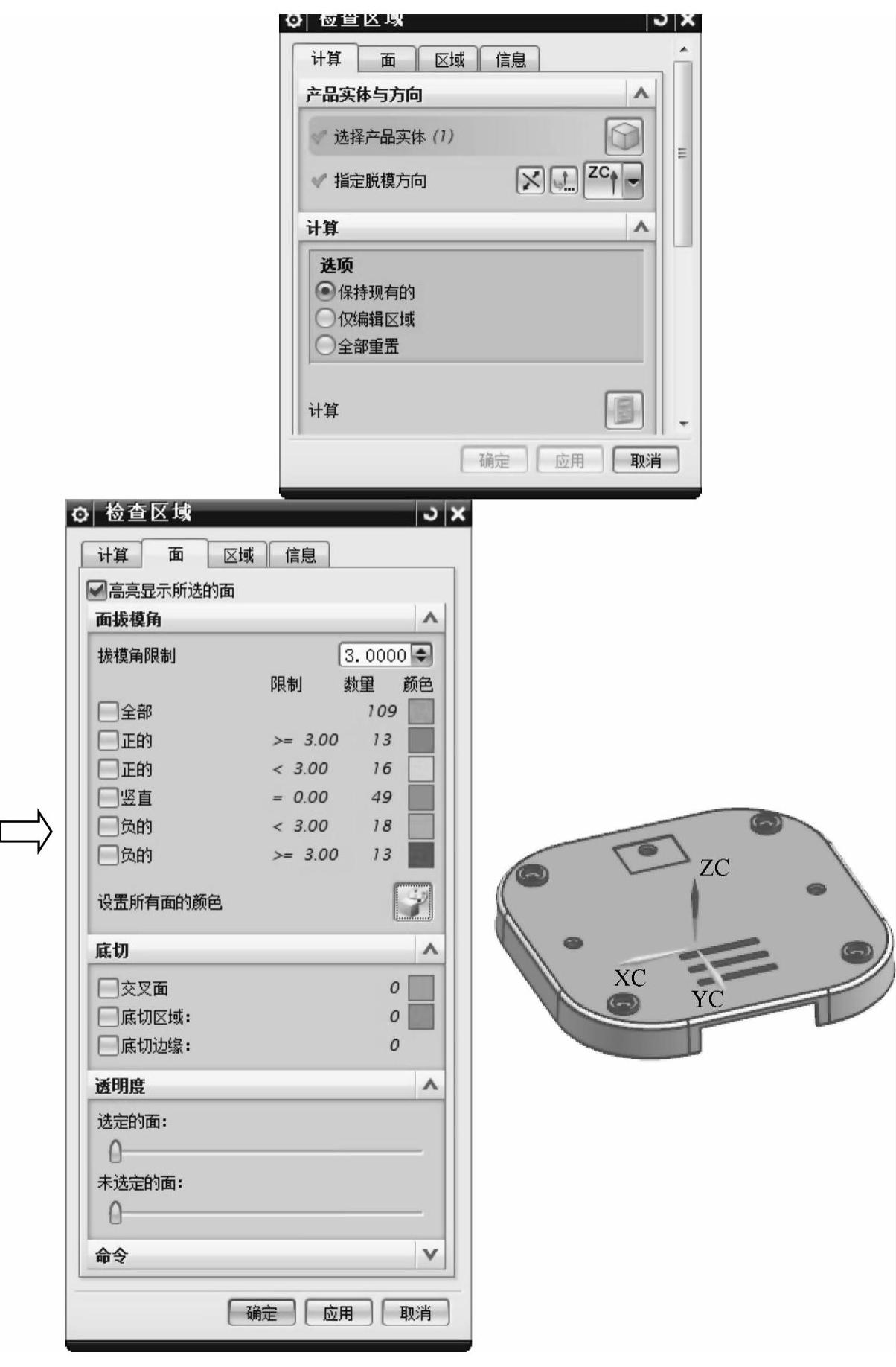

图4-13 检查区域


图4-14 补片

注意:“曲面补片”的环类型包括978-7-111-48374-8-Chapter04-53.jpg978-7-111-48374-8-Chapter04-54.jpg978-7-111-48374-8-Chapter04-55.jpg三种方式,可以根据设计的结果自动创建修补曲面。由于本产品的柱面没有经过拔模处理,部分面属于直纹面,所以本例采用手动选取破孔边缘的方式修补。此外,“注射模工具”也提供自动孔补片的方法,“注射模工具”中的“边缘修补”978-7-111-48374-8-Chapter04-56.jpg与“曲面补片”978-7-111-48374-8-Chapter04-57.jpg一样。

(3)创建分型线:在“注射模向导”工具条中,单击“模具分型工具”978-7-111-48374-8-Chapter04-58.jpg按钮,弹出“模具分型工具”对话框。单击“设计分型面”978-7-111-48374-8-Chapter04-59.jpg按钮,弹出“设计分型面”对话框,如图4-15所示。

单击“编辑分型线”的“遍历分型线”978-7-111-48374-8-Chapter04-60.jpg按钮,弹出“遍历分型线”对话框,如图4-16所示。选择产品的一条分型线,检查生成的分型线是否正确,如果正确,单击“接受”978-7-111-48374-8-Chapter04-61.jpg按钮,如果不正确,单击“循环候选项”978-7-111-48374-8-Chapter04-62.jpg按钮,最后单击978-7-111-48374-8-Chapter04-63.jpg按钮,完成分型线的设计。


图4-15 设计分型面对话框


图4-16 搜索分型线

注意:当产品的最大形状比较简单时,均可使用“自动搜索分型线”功能创建出正确的分型线。只有分型线是不能将型腔、型芯分割的,必须要有分型面,下面将要通过分型线生成分型面。

(4)引导线设计:如果创建的分型线不在同一平面时,则应该使用“编辑分型段”设计操作功能,分段定义分型线的延伸方向,在后面的分型面自动创建时,分型面的延伸就得到了简化。

由于分型线不在同一平面,一般选择“引导线”的方法去选取。在“设计分型面”对话框中,如图4-15所示,单击“编辑分型段”栏目下的“选择分型或引导线”978-7-111-48374-8-Chapter04-66.jpg按钮,依次选择分型线1和分型线2,由此创建了引导线1和引导线2,如图4-17所示。

(5)分型面设计:分型面功能是创建修剪型芯和型腔的分型片体,分型面应该尽可能做得单一、规律、光顺,应该避免分型处产生尖角。


图4-17 引导线

在“设计分型面”对话框(见图4-15)中单击“自动创建分型面”栏目下的“自动创建分型面”的978-7-111-48374-8-Chapter04-68.jpg按钮,系统自动生成分型面,如图4-18所示。

在“设计分型面”对话框中查看分型面的创建情况,如图4-19所示,由于设计分型线时,添加了两条引导线,将分型线分成两段,由此生成的分型面也是由“分型段1”和“分型段2”两部分组成。单击“分型段”栏目下的978-7-111-48374-8-Chapter04-69.jpg,在“创建分型面”栏目下,显示出创建分型面的几种方法(见表4-2),选择“有界平面”978-7-111-48374-8-Chapter04-70.jpg,第一点和第二点方向都选择+Y方向。单击978-7-111-48374-8-Chapter04-71.jpg,选择“拉伸978-7-111-48374-8-Chapter04-72.jpg,拉伸方向选择+Y方向,单击978-7-111-48374-8-Chapter04-73.jpg按钮。


图4-18 分型面


图4-19 编辑分型面

表4-2 创建分型面的分类


注意:拉伸方向应朝向坐标轴方向,否则不利于其他分型面的创建。分型面的投影面积必须大于型腔型芯,否则会影响分型。分型面的设计在塑件设计中有着非常重要的地位,是整个模具设计的基础。如果分型面没有确定,则进料方式、进料位置、推杆的排布、滑块、斜推杆的设计、排气的设计和冷却水道的设计都无从下手。

(6)在“注射模向导”工具条中,单击“模具分型工具”978-7-111-48374-8-Chapter04-77.jpg按钮,弹出“模具分型工具”对话框。单击“定义区域”978-7-111-48374-8-Chapter04-78.jpg按钮,弹出“定义区域”对话框,如图4-20所示,“设置”栏目下勾选978-7-111-48374-8-Chapter04-79.jpg复选框

单击“定义区域”栏目下的978-7-111-48374-8-Chapter04-80.jpg,单击“搜索区域”978-7-111-48374-8-Chapter04-81.jpg按钮,弹出搜索区域对话框,如图4-21所示,搜索区域“选择种子面”为型腔区域的任意一个面,边界边默认为分型线和破孔边缘,单击978-7-111-48374-8-Chapter04-82.jpg按钮。


图4-20 定义区域对话框

同样的方法,单击“定义区域”栏目下的978-7-111-48374-8-Chapter04-84.jpg,单击“搜索区域”978-7-111-48374-8-Chapter04-85.jpg按钮,弹出搜索区域对话框,如图4-21所示,搜索区域“选择种子面”为型芯区域的任意一个面,边界边默认为分型线和破孔边缘,单击978-7-111-48374-8-Chapter04-86.jpg按钮。

注意:定义区域是参考设计区域的面来定义的,在设计区域时竖直面不指派,则在定义区域时将会有未定义的区域面。在定义区域中978-7-111-48374-8-Chapter04-87.jpg+978-7-111-48374-8-Chapter04-88.jpg=978-7-111-48374-8-Chapter04-89.jpg

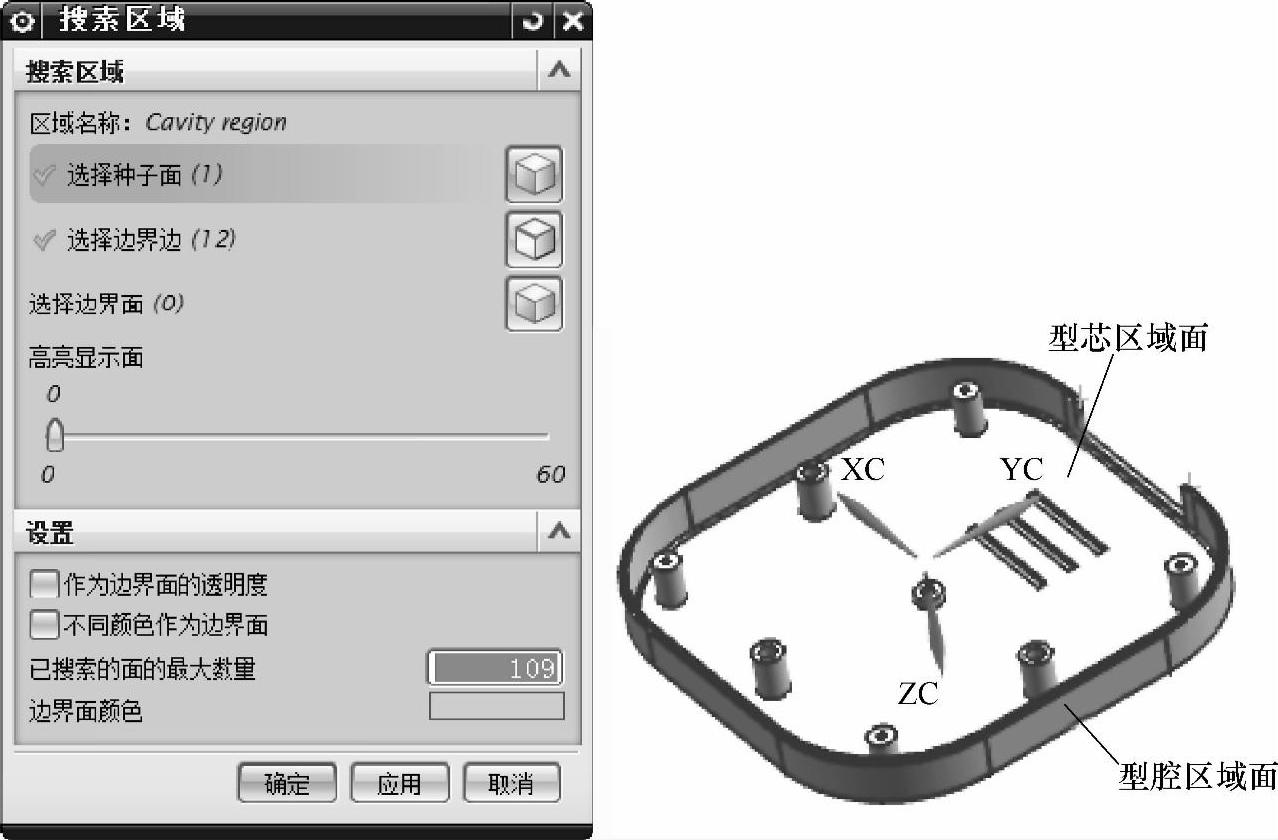

图4-21 搜索区域

(7)创建分割型芯的片体:在“注射模向导”工具条中,单击“分型导航器”978-7-111-48374-8-Chapter04-91.jpg按钮,选择978-7-111-48374-8-Chapter04-92.jpg,弹出产品的型芯区域片体、曲面补片和分型面的片体。单击“特征”工具条下的“缝合”978-7-111-48374-8-Chapter04-93.jpg按钮,目标片体选择分型面片体,工具片体将其余的片体全部选中,将上述片体缝合成一个片体,如图4-22所示。

注意:本实例是借助于自动分型的工具进行手动分型的一种方法。此处创建的并不是真正的型芯实体,而是用于创建型芯的分型面片体。
