（1）在Windows界面选择“开始”→“所有程序”→“Siemens NX 8.5”→“NX8.5”命令，进入NX 8.5初始化环境界面。

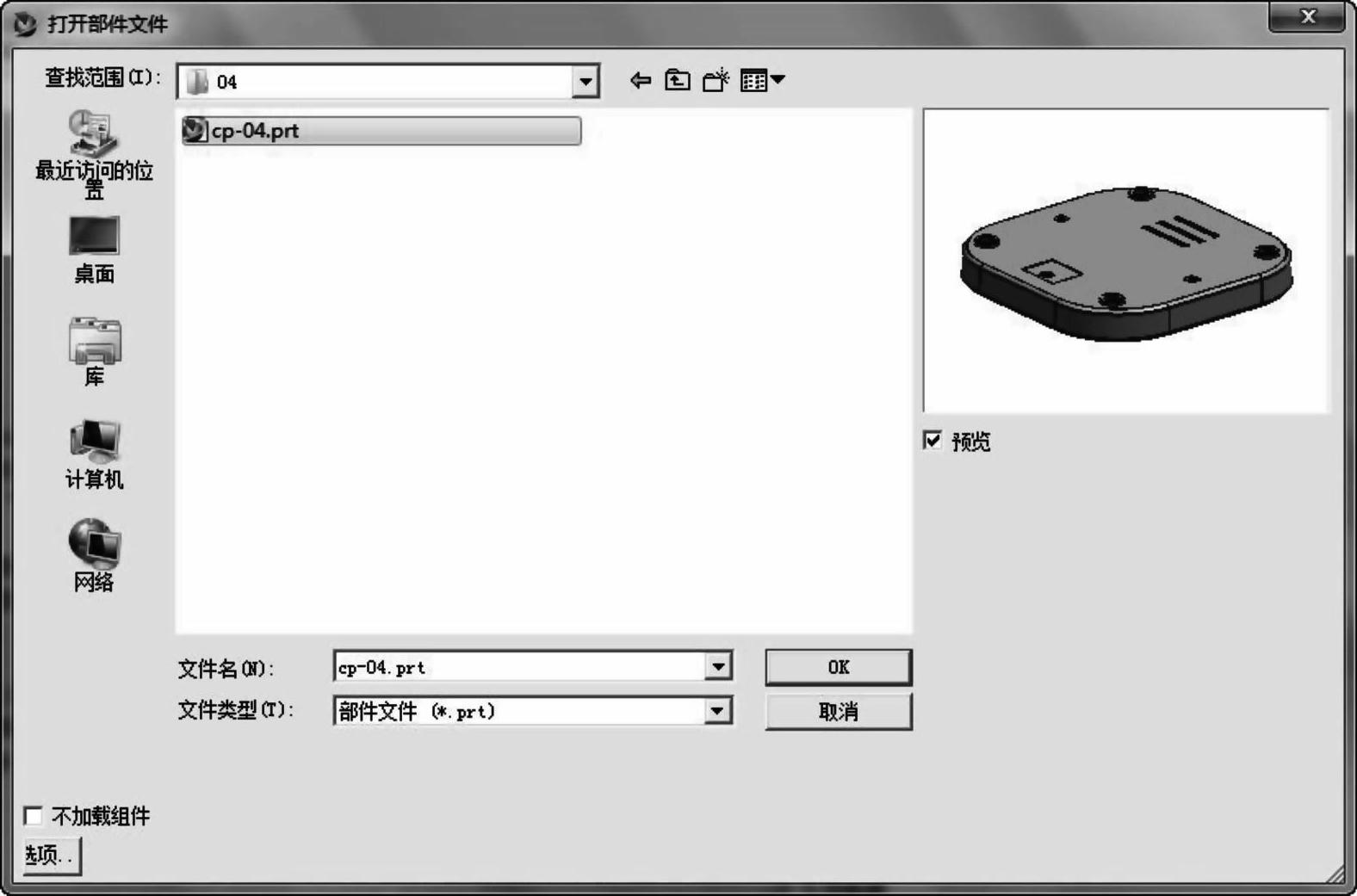

（2）调入参考模型：按＜Ctrl+O＞组合键弹出“打开部件文件”对话框，选择接收器上盖产品文件（随书附带光盘中“example\04\cp-04.prt”），然后单击按钮调入参考模型，如图4-7所示。

图4-7 调入参考模型

（3）在“标准”工具条中单击“建模”按钮或按＜Ctrl+M＞组合键进入建模模块。

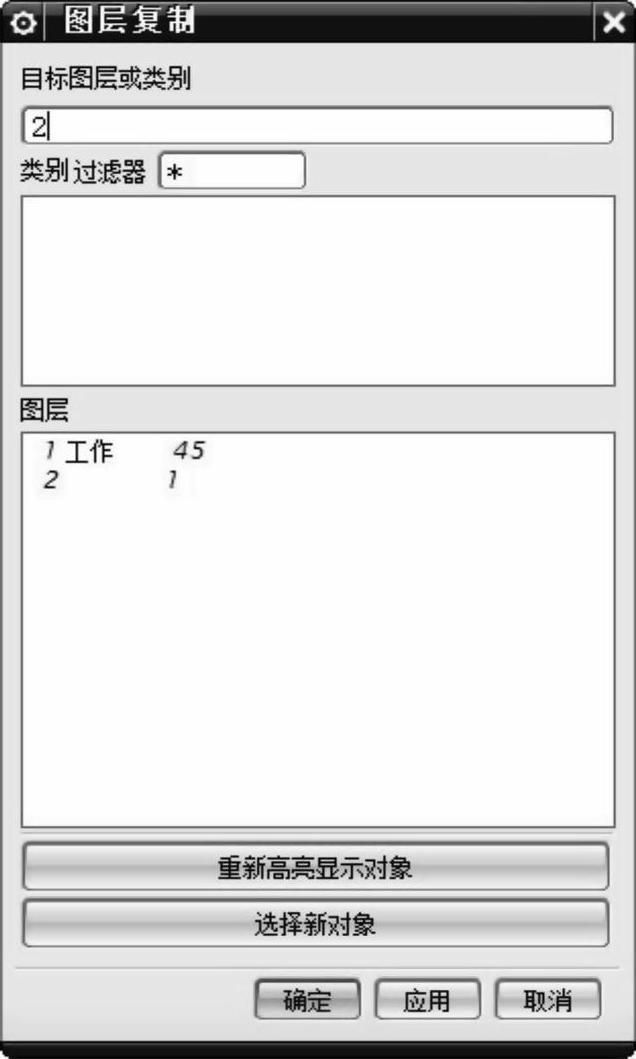

（4）复制产品：在菜单栏中选择“格式”→“复制至图层”选项，类选择的对象选择接收器上盖产品，单击按钮，弹出“图层移动”对话框，目标图层或类别输入2，单击按钮，如图4-8所示。

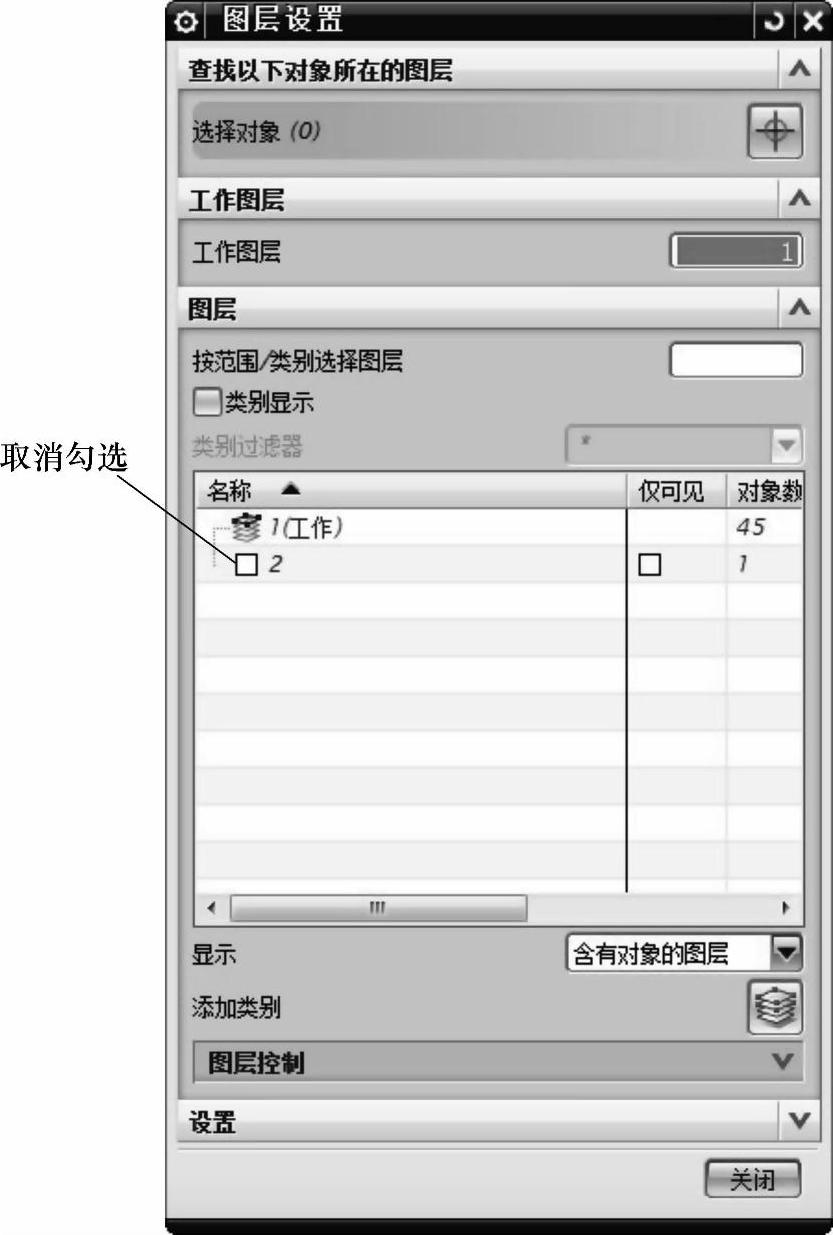

（5）图层设置：在菜单栏中选择“格式”→“图层设置”选项，弹出“图层设置”对话框，如图4-9所示，将2层的产品的复制文件设置为不可见。

图4-8 图层复制(www.daowen.com)

图4-9 图层设置

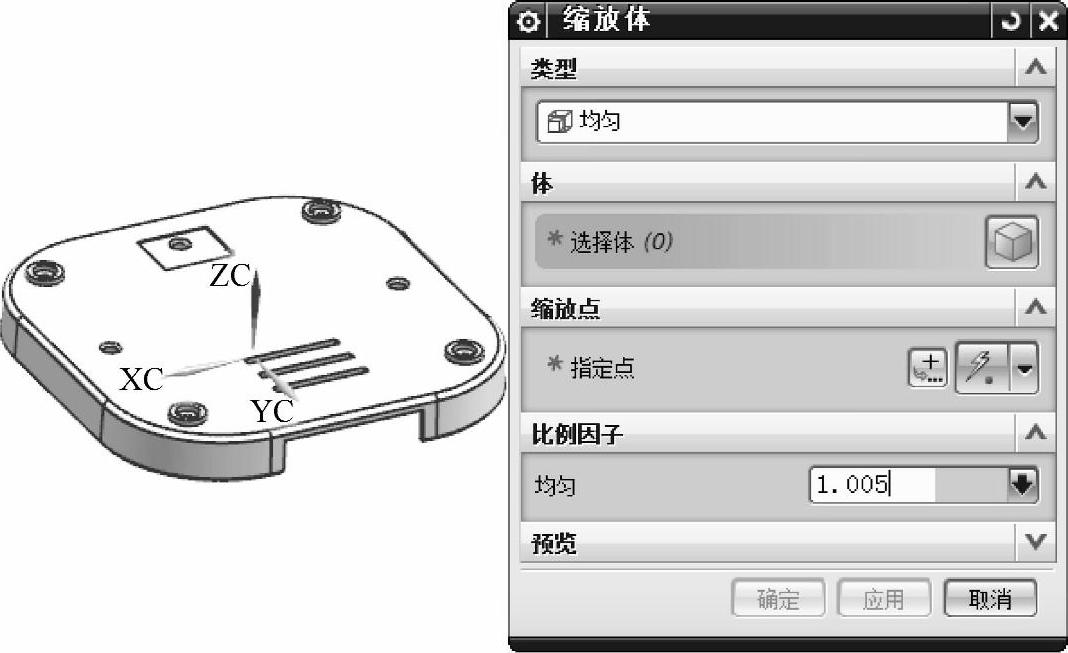

（6）设置产品收缩率：在菜单栏中选择“插入”→“偏置/缩放”→“缩放体”选项，弹出“缩放体”对话框，选择接收器上盖产品，设置比例因子为1.005，如图4-10所示。

图4-10 设置收缩率

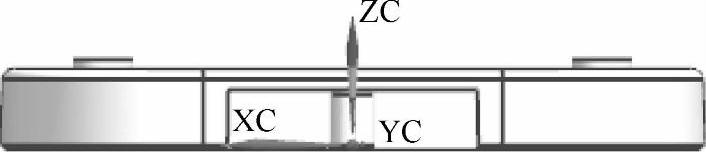

（7）检查NX的绝对坐标系是否位于产品分型面中心：在菜单栏中选择“格式”→“WCS”→，检查绝对坐标系是否位于产品的分型面上，本实例的绝对坐标系已经调整至产品分型面，如图4-11所示。

图4-11 产品与绝对坐标系
