(1)分析产品,每个产品有三个柱位,可在柱位设置圆形推杆。在菜单栏中选择“实用工具”→“测量距离”,测量类型选项选择,测量直径的对象选择产品柱位的圆柱面,测得直径为8.04mm,如图3-55所示。

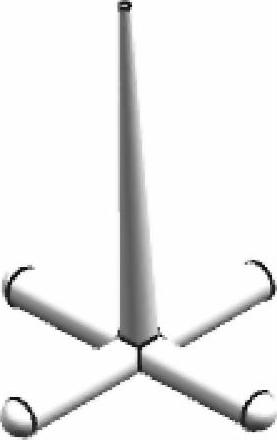

图3-53 主流道和分流道

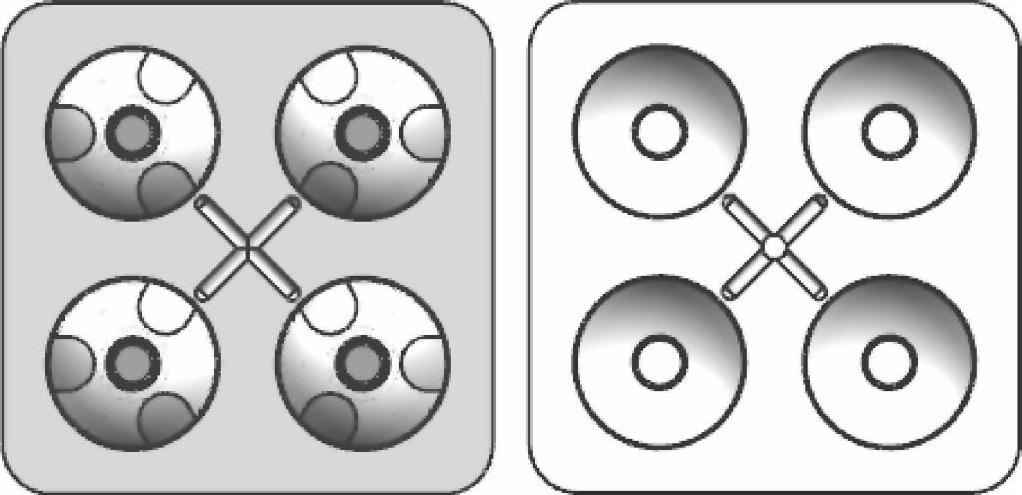

图3-54 创建分流道

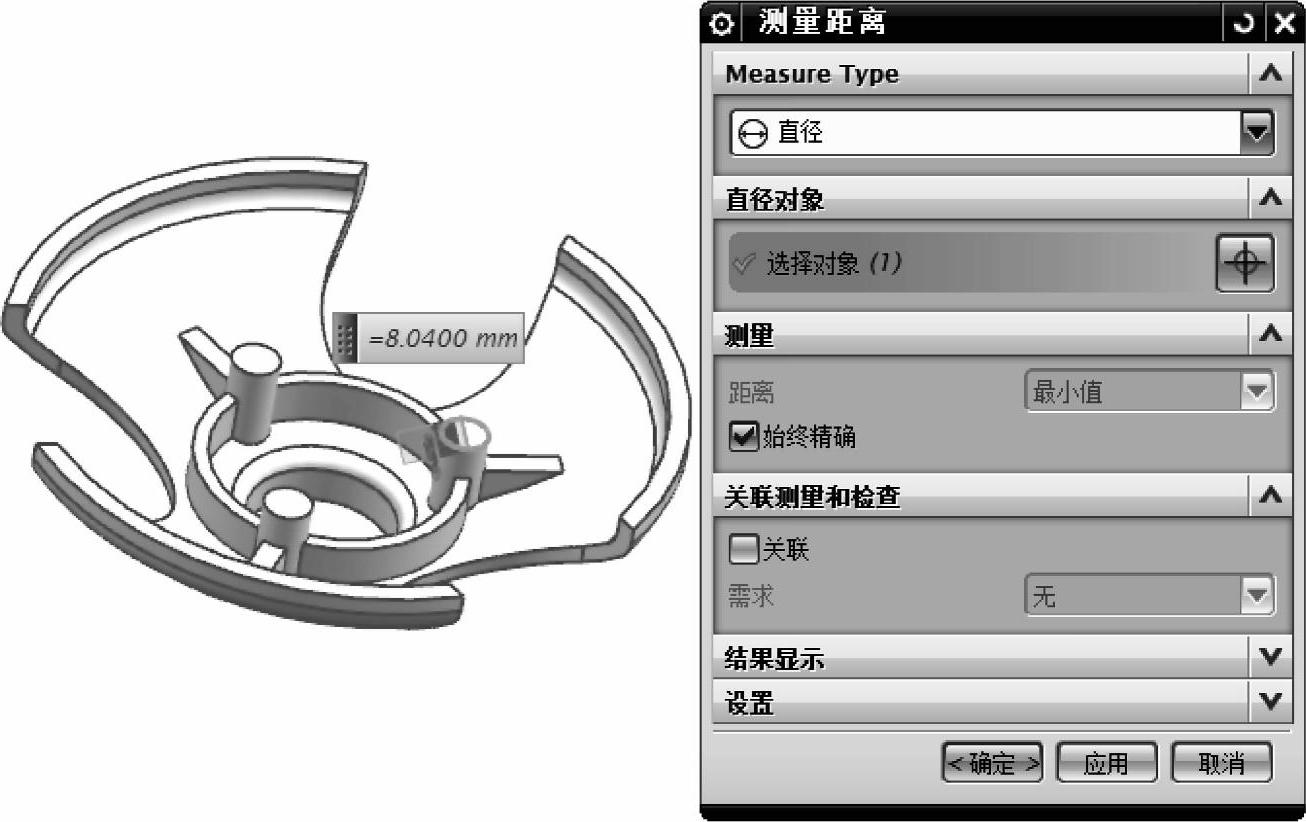

图3-55 测量柱位直径
(2)由于圆形推杆有标准件,可采用φ8mm的推杆。在“特征”工具条中,单击“偏置面”按钮,要偏置的面选择产品柱位对应的动模型芯的圆柱面,偏置值输入0.02mm,单击按钮,如图3-56所示。同理,完成其他几个圆柱位的偏置设计。
(3)在菜单栏中选择“实用工具”→“测量距离”,测量类型选项选择,测量直径的对象选择产品柱位的圆柱面,测得直径为8mm,如图3-57。
(4)单击菜单栏中“HB_MOULD M6.6”→“顶针(推杆)系列”→“顶针”,单击,弹出推杆参数对话框,设置参数(见图3-58),单击按钮。根据提示,选择放置推杆点的位置,捕捉圆柱面的圆心,完成共12根推杆的设置,单击按钮,单击按钮。

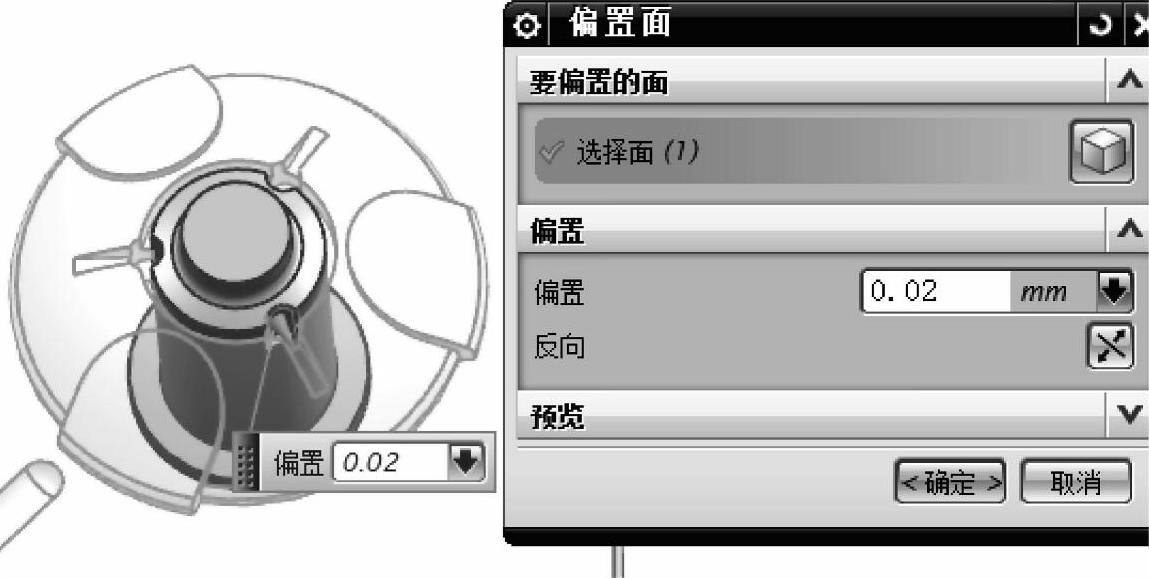

图3-56 柱位偏置设计
(www.daowen.com)

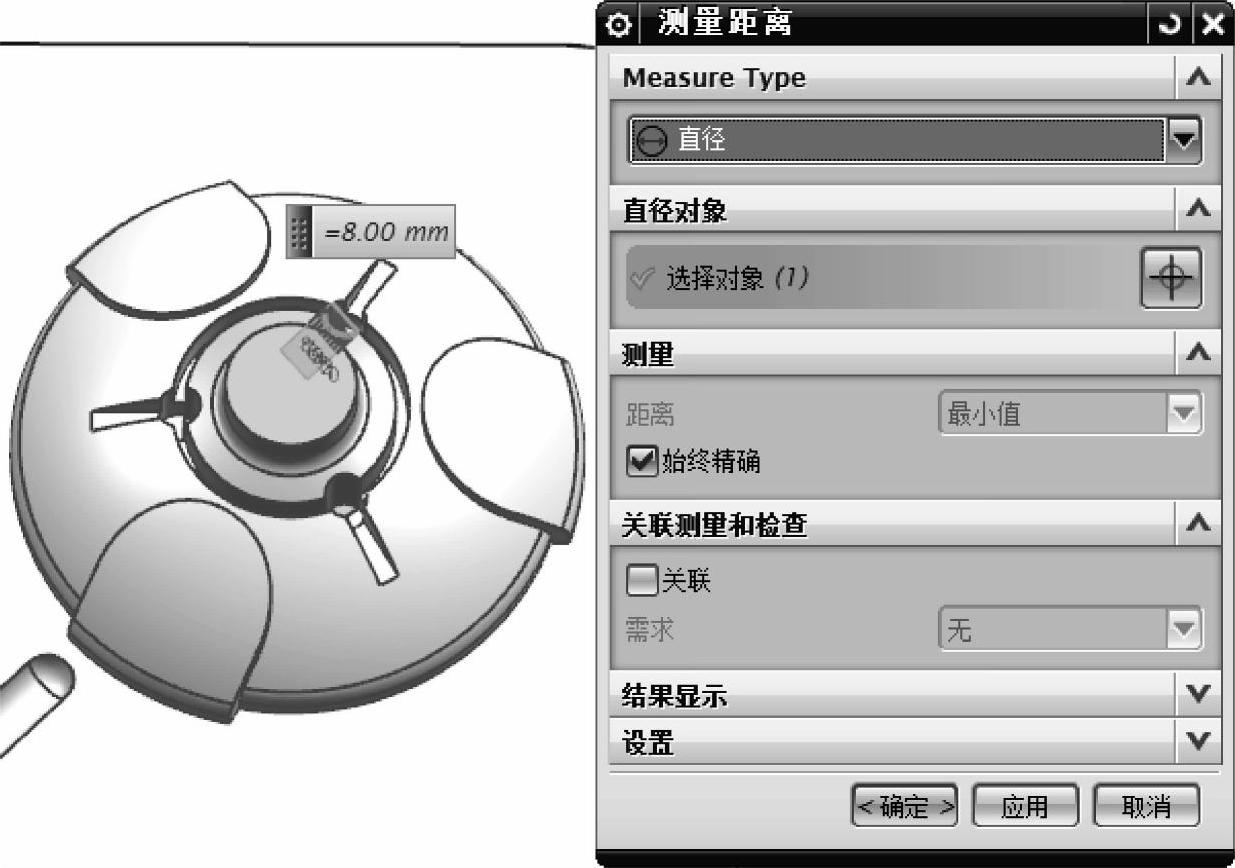

图3-57 测量圆柱面直径

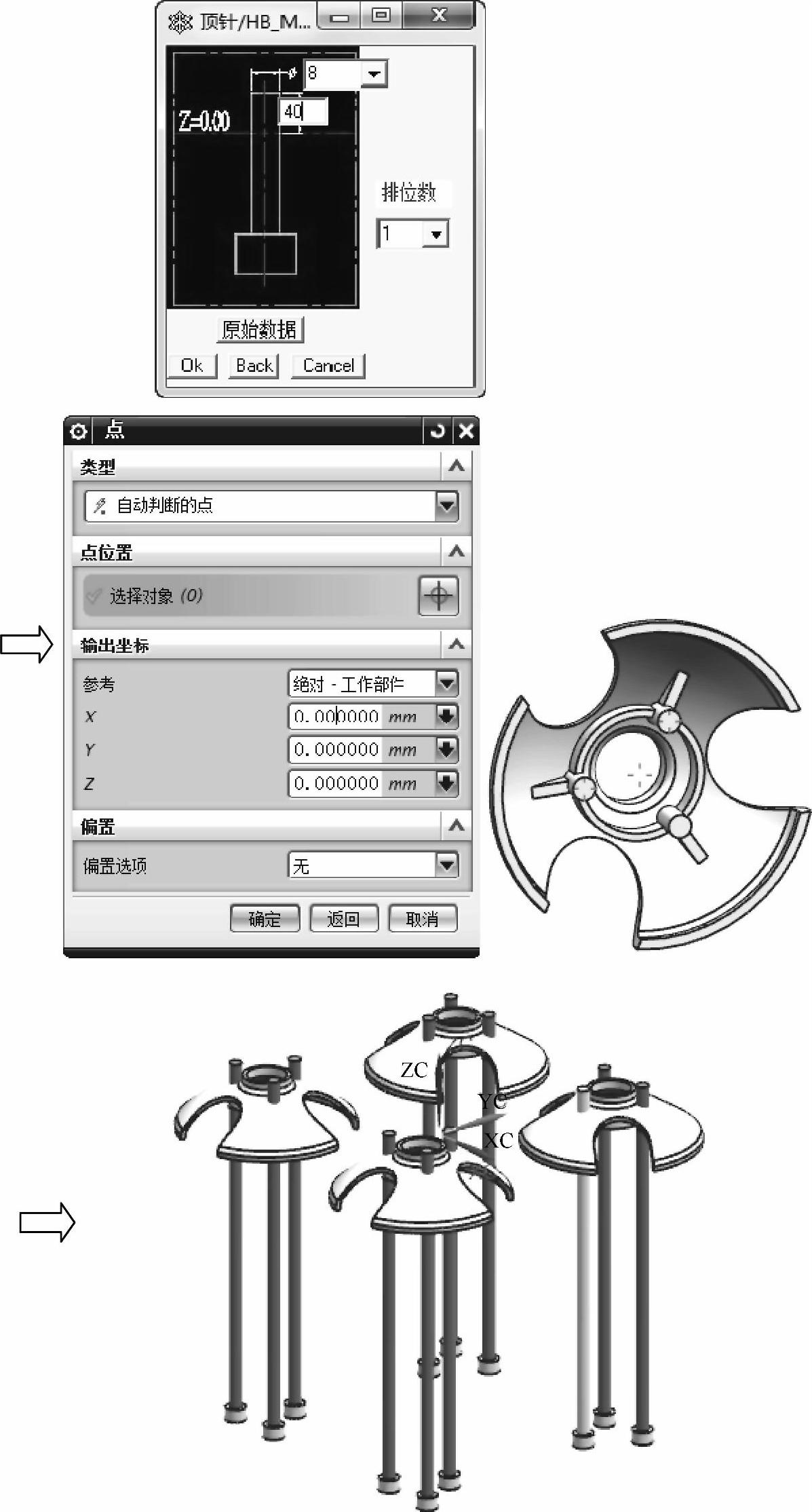

图3-58 推杆设计
(5)单击菜单栏中“HB_MOULD M6.6”→“顶针(推杆)系列”→“修剪顶针”,单击,弹出类选择对话框,根据状态栏提示,选择参考的产品或流道实体,依次选择四个产品,单击按钮,如图3-59所示。

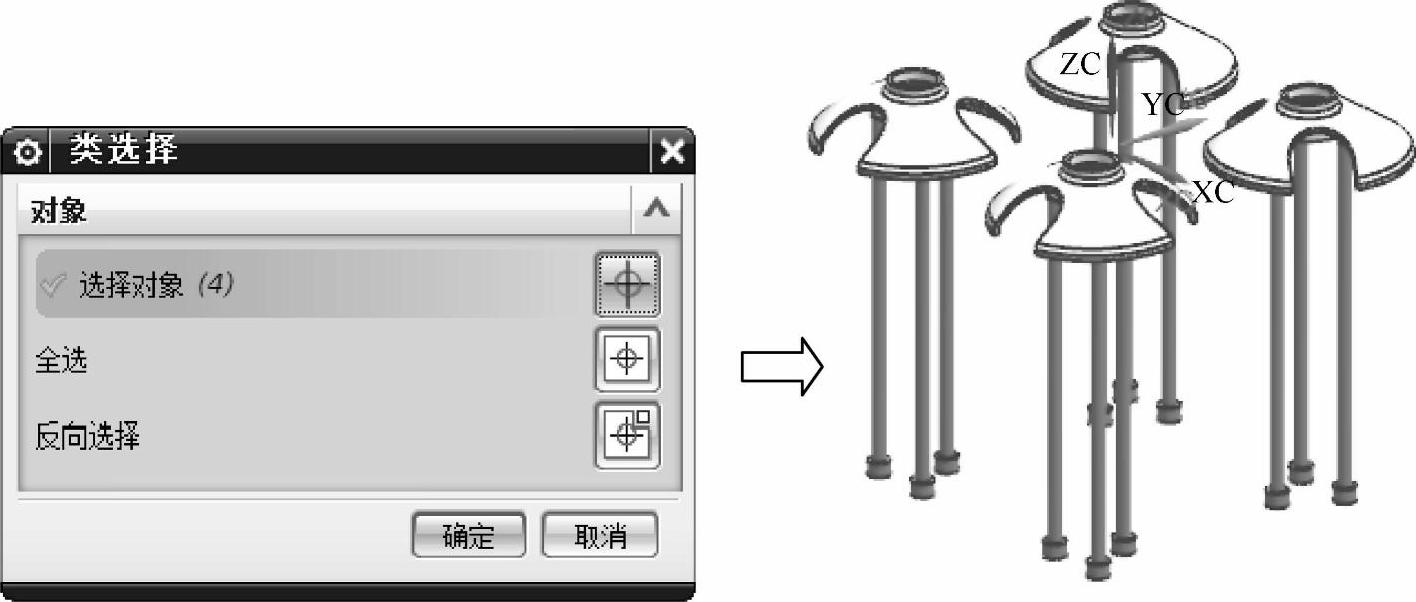

图3-59 修剪推杆
(6)在模具的正中心布置一个拉料杆,设置拉料杆与推杆直径相同,均为φ8mm。
单击菜单栏中“HB_MOULD M6.6”→“顶针(推杆)系列”→“勾料针(拉料杆)”,弹出拉料杆参数对话框,设置参数如图3-59所示,单击按钮。根据提示,选择放置拉料杆点的位置,设置为绝对原点(0,0,0),单击按钮,完成共拉料杆的设置,单击按钮,如图3-60所示。
(7)单击菜单栏中“HB_MOULD M6.6”→“顶针(推杆)系列”→“顶针避空”,单击,输入动模板和推板的避空间隙为0.5mm(双边),推杆高度避空值为0,软件自动将推杆位的避空位做好。

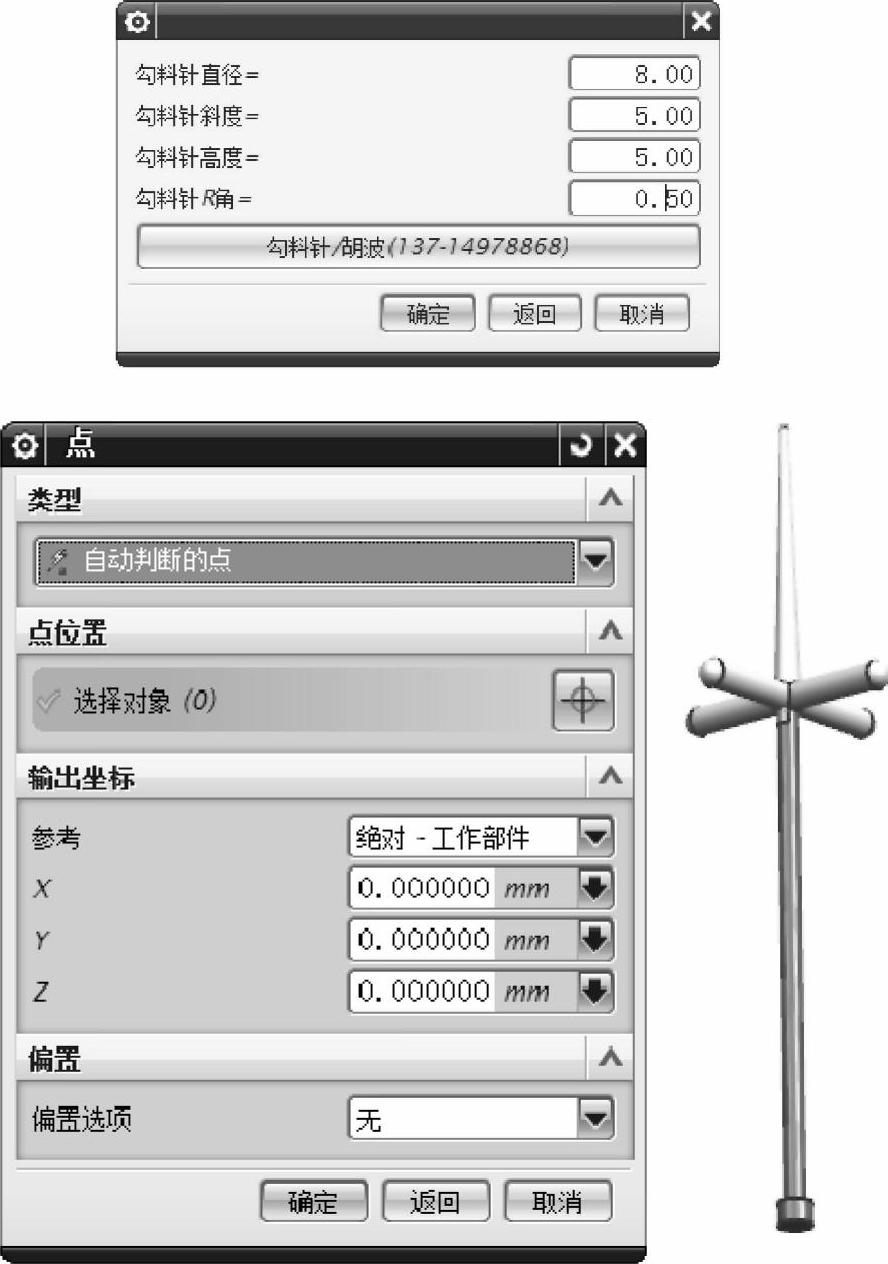

图3-60 拉料杆设计
(8)在“特征”工具条中,单击“求差”按钮,目标体选择动模型芯,工具体选择12根推杆和1根拉料杆,设置选项中“保存工具”,单击按钮。再次进行“求差”操作,目标体选择型芯,工具体选择12根推杆和1根拉料杆,设置选项中“保存工具”,单击按钮,依次完成4个型芯的求差操作。
