(1)单击菜单栏中“HB_MOULD M6.6”→“模具标准件”→“定位环”(定位圈),选择“D型定位环”,具体参数如图3-46所示,单击按钮。弹出定位环坐标对话框,单击按钮,单击按钮,结果如图3-46所示。

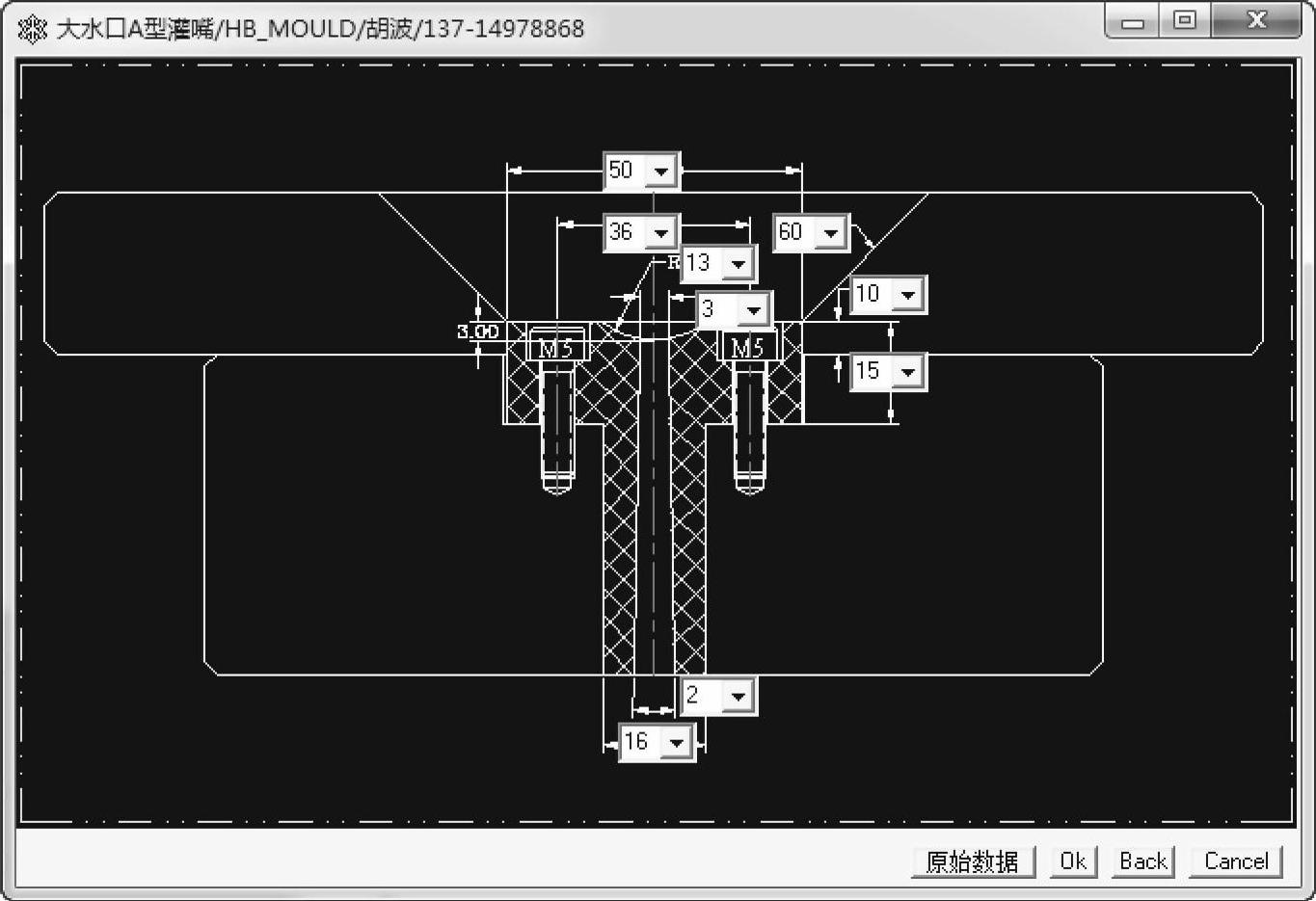

(2)单击菜单栏中“HB_MOULD M6.6”→“模具标准件”→“唧嘴(浇口套)”,选择“A型灌嘴(浇口套)”,单击,具体参数如图3-47所示,单击。弹出浇口套坐标对话框,单击按钮,单击按钮。
(3)单击“实用工具”工具条中的“隐藏”按钮(或用快捷键<Ctrl+B>),隐藏其他部件,视图中只显示浇口套和定模型腔,如图3-48所示。

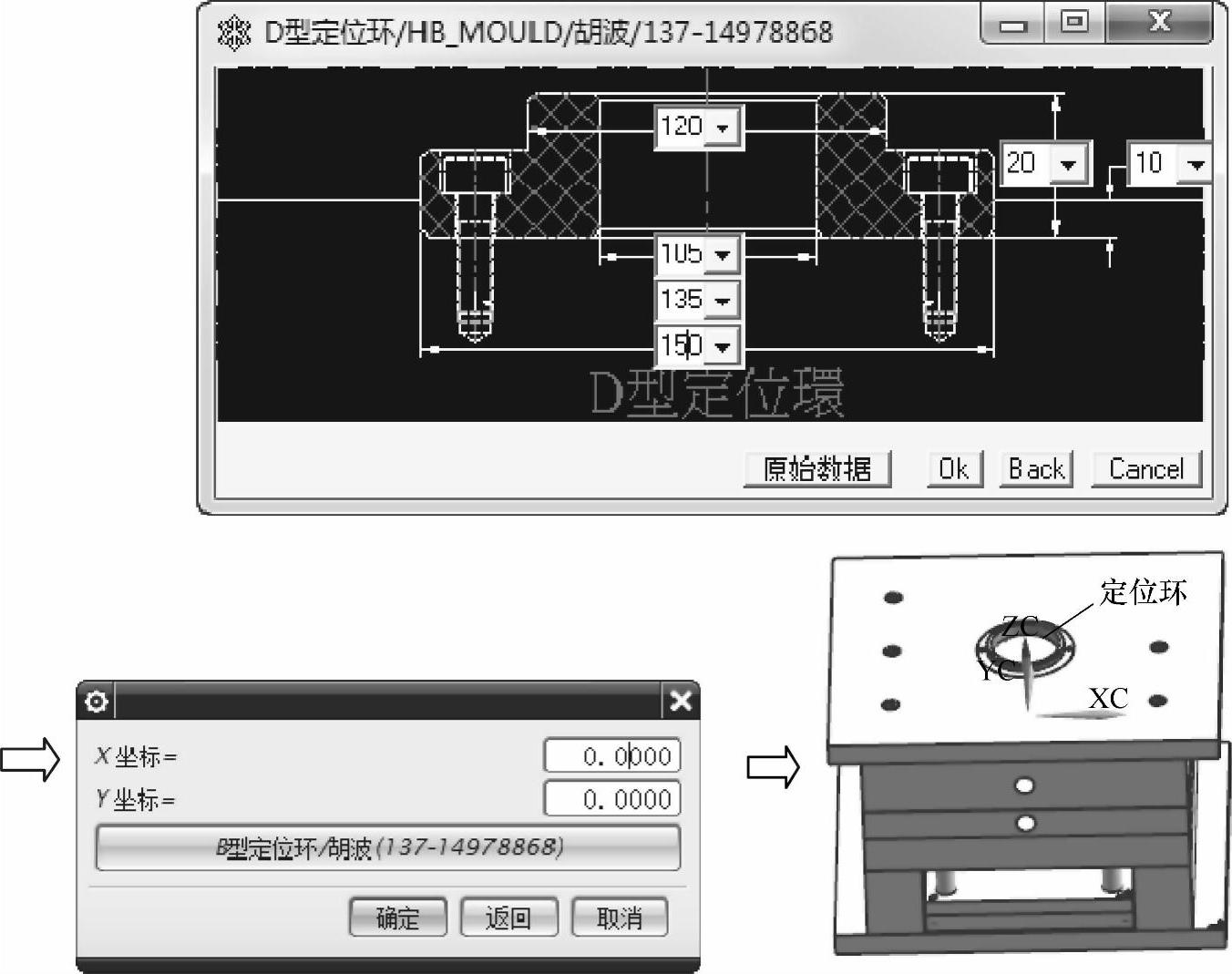

图3-46 定位环
图3-47 定位环尺寸
在“特征”工具条中,单击“求差”按钮,目标体选择定模型腔,工具体为浇口套及主流道废料,设置选项中“保存工具”,单击按钮,如图3-48所示。

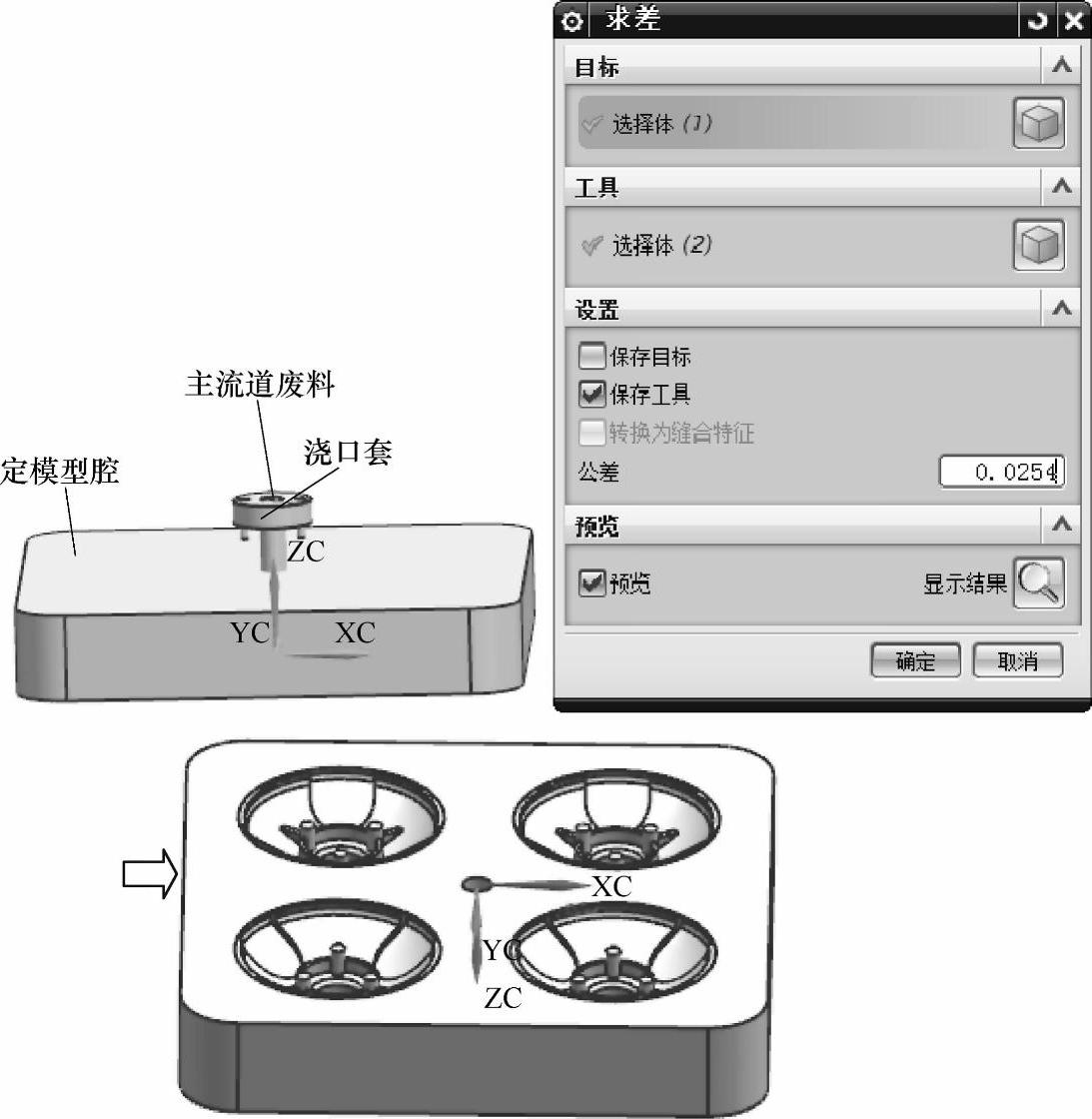

图3-48 定模型腔与浇口套求差
(4)创建分流道:单击“草图”工具条中“草图”按钮,在XY平面建草图,绘制四条直线,尺寸如图3-49所示。
(5)在菜单栏中选择“插入”→“扫掠”→“管道”,管道路径选择刚绘制的两条共线的直线,单击按钮,如图3-50所示。管道路径选择另外两条共线的直线,布尔运算选择,选择刚绘制的管道,单击按钮,结果如图3-51所示。(www.daowen.com)

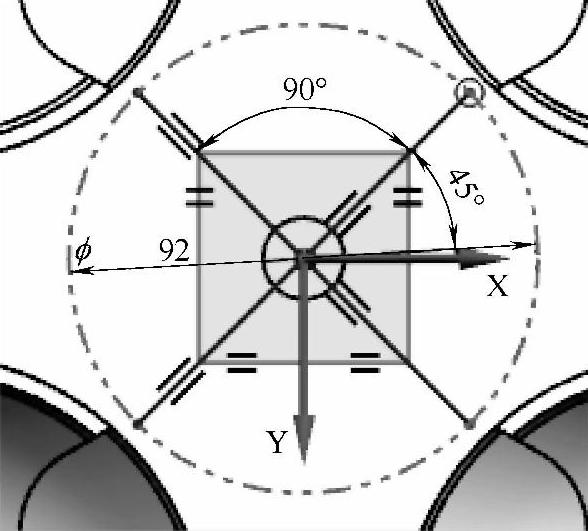

图3-49 分流道草图

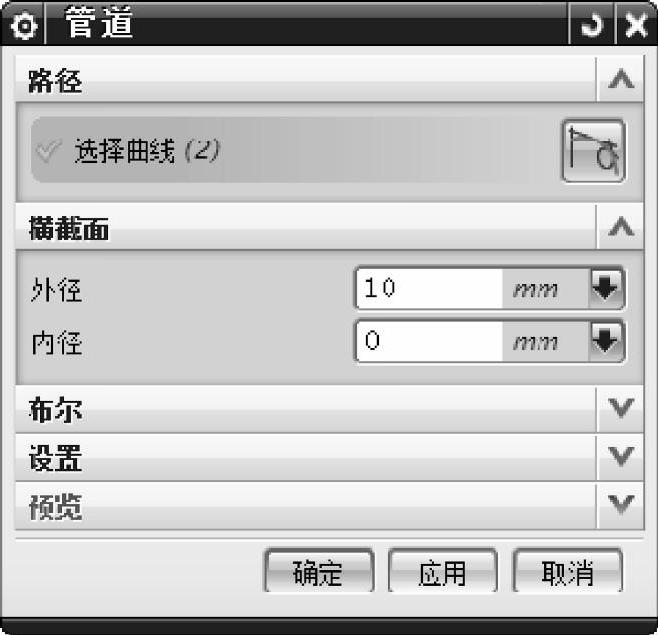

图3-50 绘制管道
图3-51 创建分流道
(6)修整分流道:在“特征”工具条中,单击“边倒圆”按钮,要倒圆的边选择分流道的四个边缘,半径输入5mm,如图3-52所示,单击按钮。

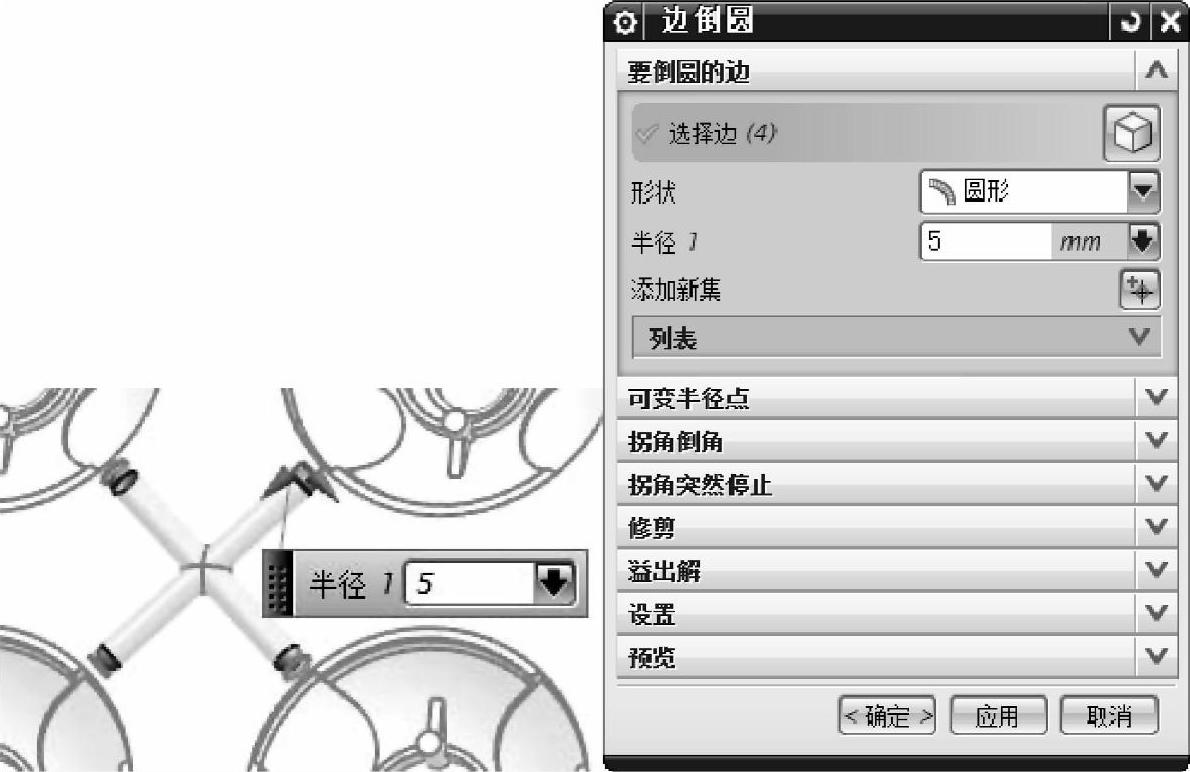

图3-52 修整分流道
(7)在“特征”工具条中,单击“求和”按钮,将主流道和分流道求和,如图3-53所示。
(8)在“特征”工具条中,单击“求差”按钮,目标体选择定模型腔,工具体选择流道,设置选项中“保存工具”,单击按钮。再次“求差”操作,目标体选择动模型芯,工具体选择流道,设置选项中“保存工具”,单击按钮,如图3-54所示。
