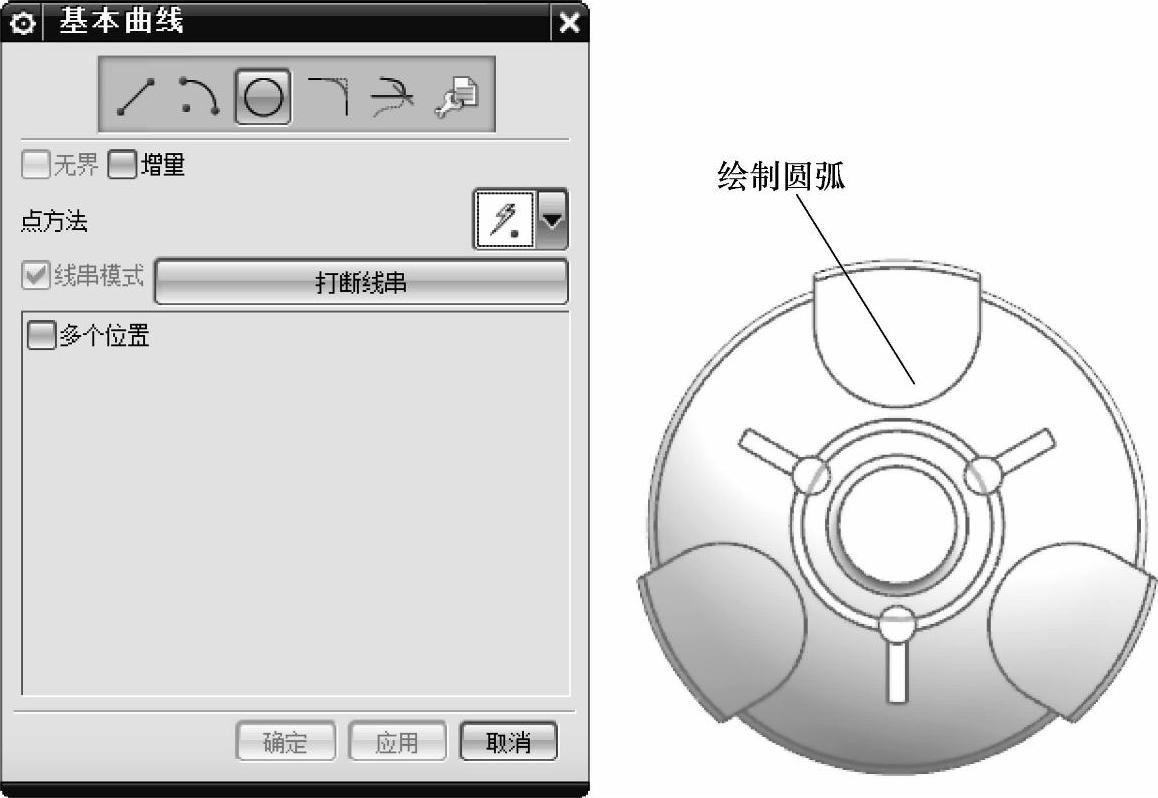

（1）单击菜单栏中“插入”→“曲线”→“基本曲线”，曲线类型选择“圆”，圆心捕捉凸台边缘的圆心，捕捉凸台端部一点，产生要分割镶件的曲线圆。同样，对其他三个凸台绘制圆曲线，如图3-34所示。

图3-34 绘制分割镶件的曲线圆

（2）在“特征”工具条中，单击“拉伸”按钮，拉伸的界面选择刚绘制的四个圆弧，拉伸的限制的起始和结束均要超过动模型芯，设置体类型为片体，如图3-35所示。

（3）在菜单栏中选择“插入”→“修剪”→“拆分体”，目标选择动模型芯，工具选项为，选择刚拉伸的四个片体，单击按钮，如图3-36所示。

（4）在菜单栏中选择“格式”→“移动至图层”，类选择的对象选择四个片体和四个圆弧，单击按钮，弹出“图层移动”对话框，目标图层或类别输入255，单击按钮。

（5）在“编辑特征”工具条中，单击“移除参数”按钮，对象选择动模型芯，单击按钮，如图3-37所示。

图3-35 拉伸分割镶件的圆弧

图3-36 拆分镶件

图3-37 分割实体产生的镶件

（6）在菜单栏中选择“实用工具”→“测量距离”，测量类型选项选择，测量直径的对象选择镶件的圆柱面，测得直径为40.2mm，如图3-38所示。(www.daowen.com)

（7）创建镶件的挂台：在菜单栏中选择“插入”→“设计特征”→【圆柱体】，圆柱类型为，轴的矢量为+Z，指定点捕捉镶件底座圆心，将挂台直径设为55mm，高度为5mm，布尔运算为，对象选择镶件，单击按钮，如图3-39所示。

同样，完成其他三个镶件挂台的制作，结果如图3-40所示。

（8）在“特征”工具条中，单击“求差”按钮，目标体选择动模型芯，工具体选择四个镶件，设置选项中“保存工具”，单击按钮。

图3-38 测量镶件直径

图3-39 创建镶件的挂台

图3-40 镶件挂台

（9）动模型芯挂台孔避空设计。在“特征”工具条中，单击“偏置面”按钮，要偏置的面选择镶件挂台孔面，偏置值为0.5mm，方向单击反向按钮，单击按钮，如图3-41所示。

图3-41 挂台避空

同样，完成其他三个镶件挂台孔的制作。
