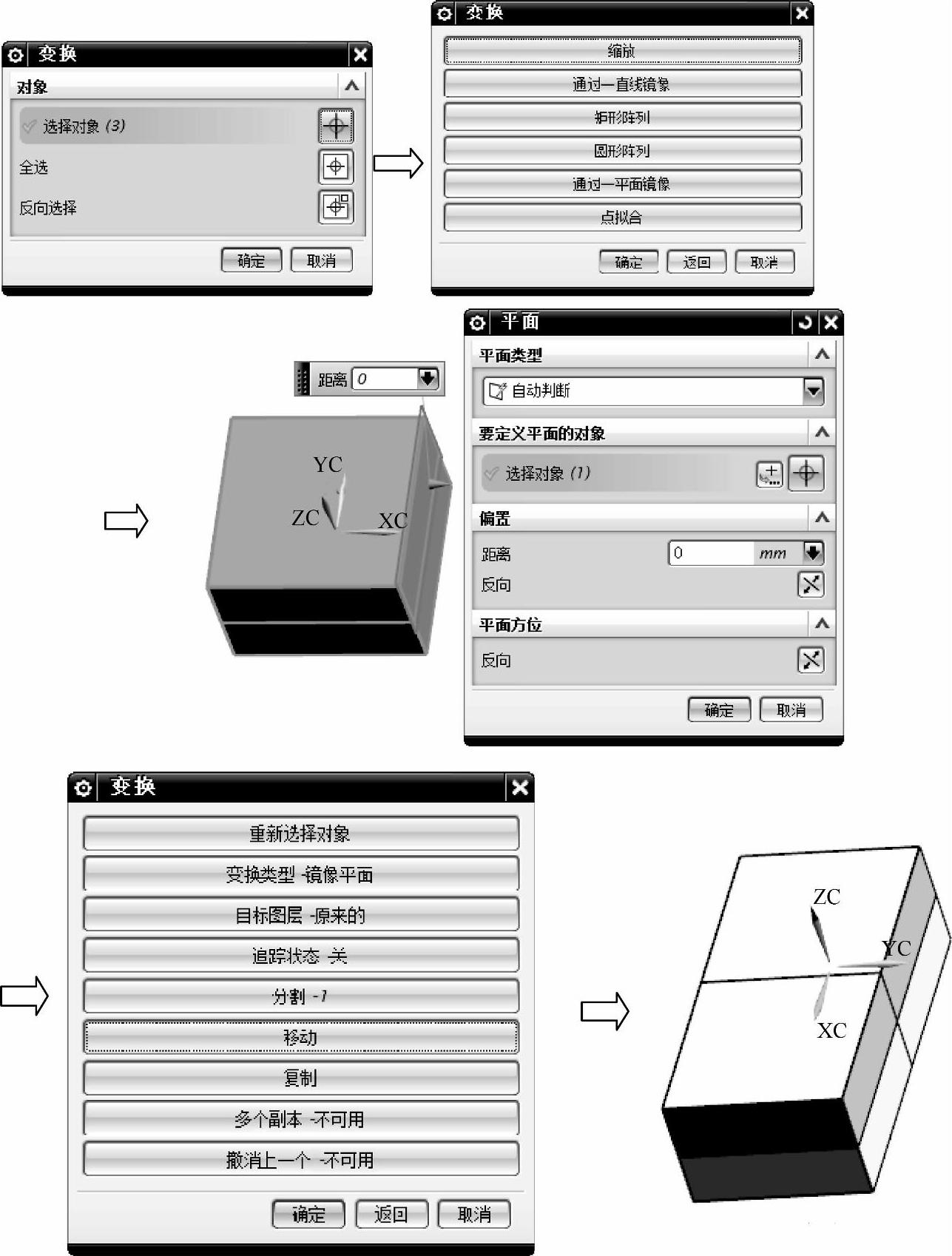

（1）将产品进行一出四排位设计：在菜单栏中选择“编辑”→“变换”，弹出变换的选择对话框，对象选择灯罩产品、定模型腔和动模型芯三个对象，单击按钮，弹出变换对话框，单击，单击按钮，弹出平面对话框，要定义平面的对象选择型腔型芯侧面，单击按钮，弹出“变换”对话框，单击，如图3-30所示。

图3-30 变换设计

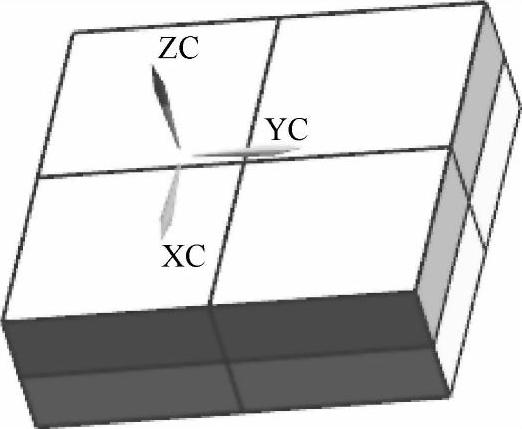

（2）同样的方法，单击菜单栏中“编辑”→“变换”，将上图的两腔（共六个实体）镜像，完成一出四的排位设计，结果如图3-31所示。

注意：在做一模多腔模具时，如果产品不是对称的，切不可利用“镜像”命令变换产品，这样被镜像的产品是反向的，不符合实际要求。读者可以使用“平移”“旋转”等方式进行变换。本例的产品是对称的，可以使用“镜像”功能。

（3）将绝对坐标原点移动到型腔与型芯的中心处。在菜单栏中选择“编辑”→“移动对象”，弹出变换的选择对话框，对象选择所有的灯罩产品和全部型腔型芯，变换运动选择，出发点选择型腔型芯的中心点，终止点选择工作部件的绝对坐标原点（0，0，0），结果选择“移动原先的”单选项，单击按钮，如图3-32所示。

图3-31 排位设计(www.daowen.com)

图3-32 移动中心至坐标原点

注意：设置模具坐标时，应将坐标设置在分型面上，并对准产品的中心，使Z轴朝上，同时保证设置的坐标作为绝对坐标，即靠移动产品位置调整坐标。这样既保证自动调入模架后，定模板、动模板的位置不会出错，在用临时坐标后，也可随时恢复原坐标。

（4）在“特征”工具条中，单击“求和”按钮，目标体选择一个动模型芯，工具体选择其他三个动模型芯。同理，将四个定模型腔求和，结果如图3-33所示。

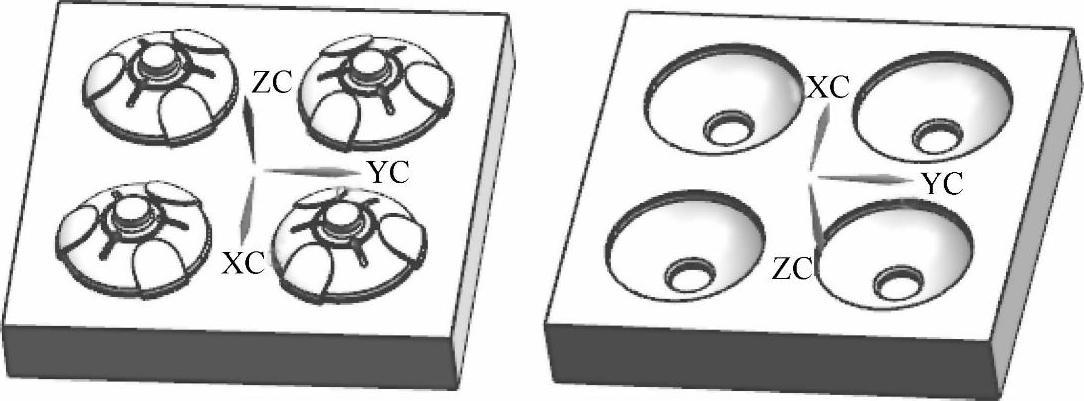

图3-33 合并后的型芯、型腔
