（1）产品的排位分析：根据产品的大小、产量和模具寿命等要求，对产品进行一出四的排位设计，设计尺寸如图3-21所示。在“草图”工具条中，单击“草图”按钮，在XY平面建草图，尺寸如图3-22所示，单击按钮完成草图。

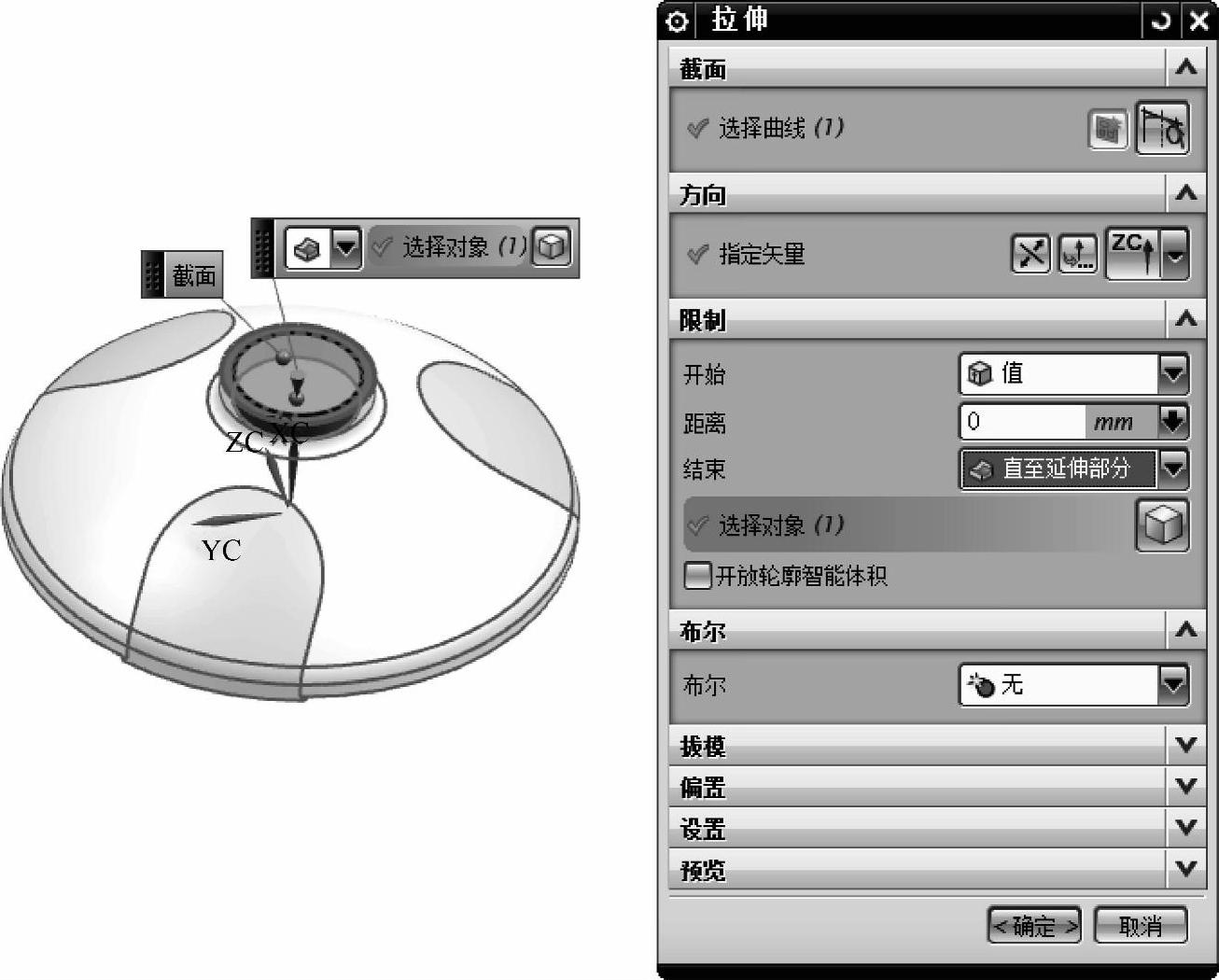

图3-20 修补中心孔

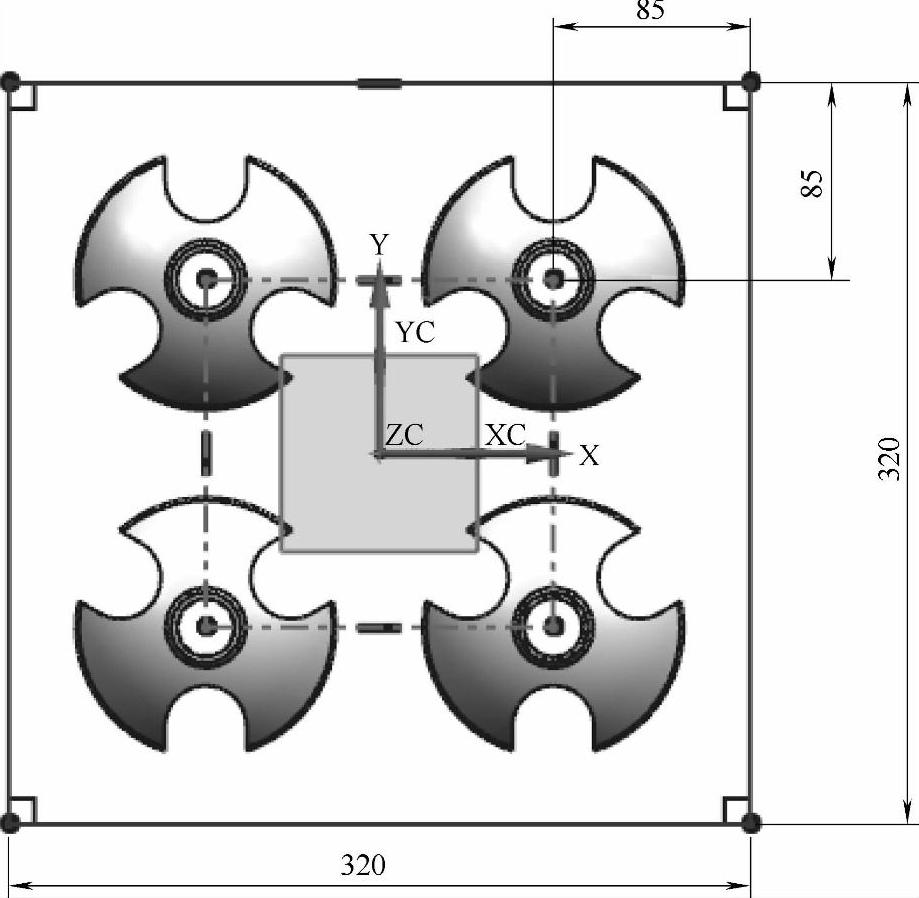

图3-21 产品排位

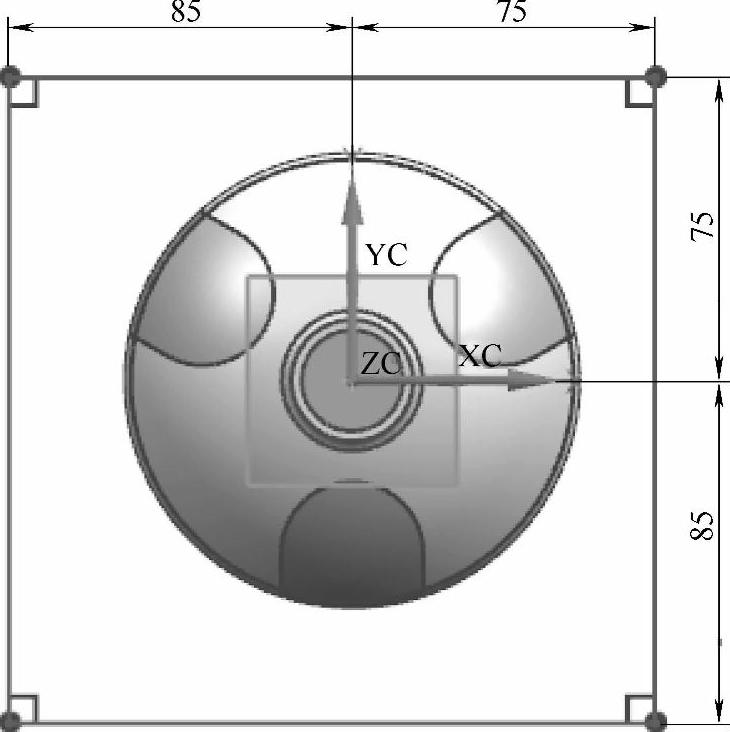

图3-22 型腔型芯草图

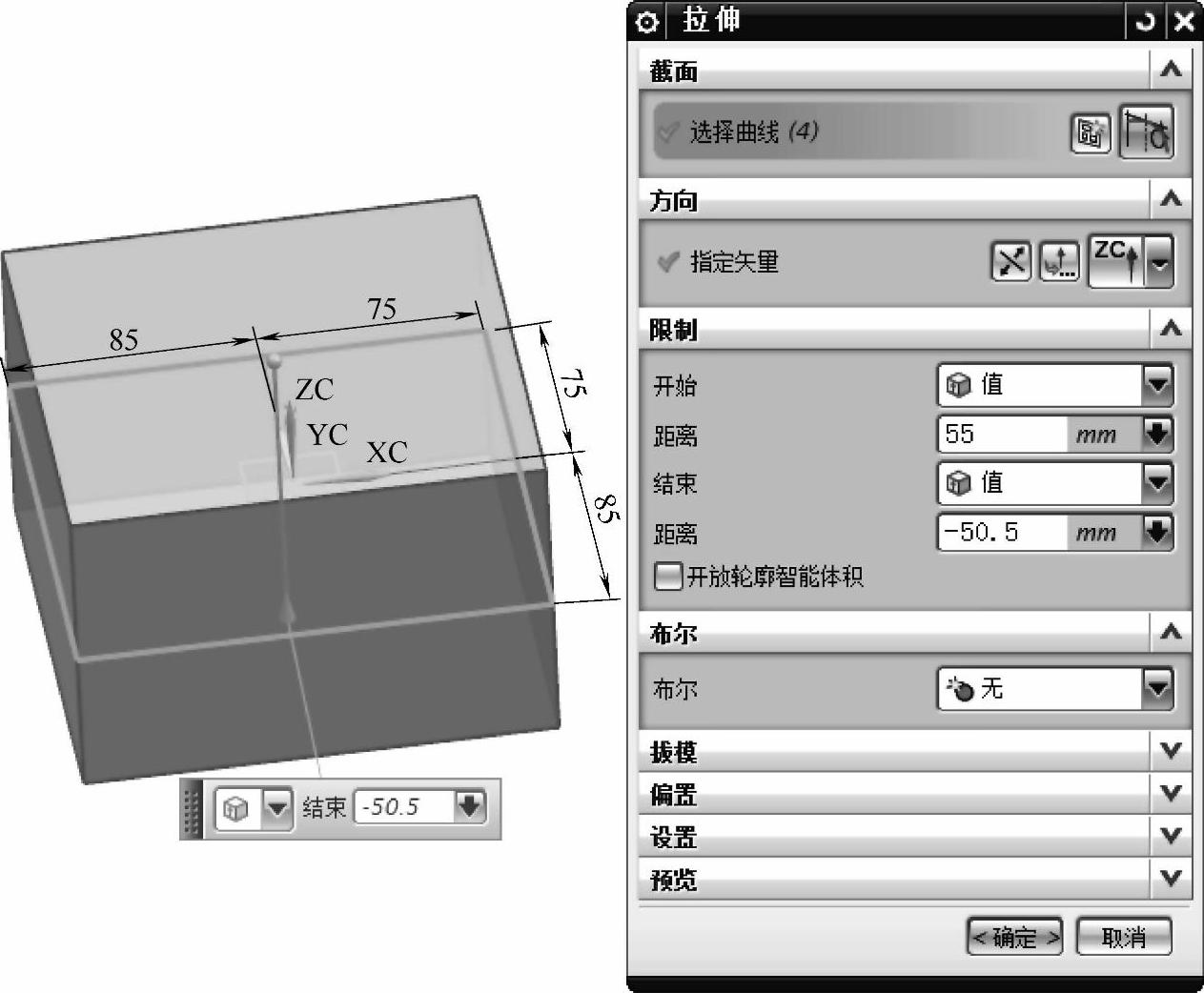

（2）在“特征”工具条中，单击“拉伸”按钮，截面选择草图，拉伸的方向为+Z，定模型腔55mm，动模型芯50.5mm，单击按钮，如图3-23所示。

图3-23 拉伸型腔型芯草图

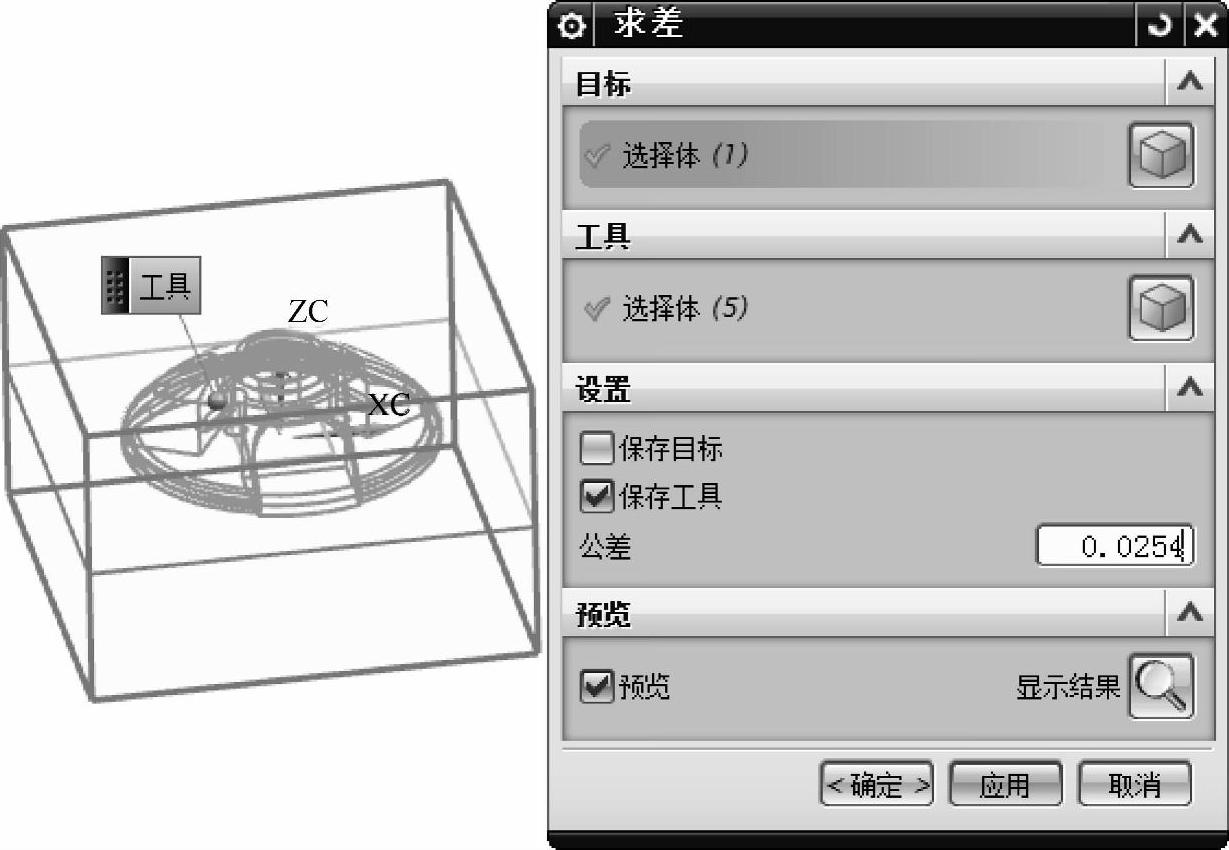

（3）在“特征”工具条中，单击“求差”按钮，目标体选择刚拉伸的实体，工具体选择灯罩产品和四个补实体，设置选项中“保存工具”，单击按钮，如图3-24所示。

图3-24 型腔孔径形成

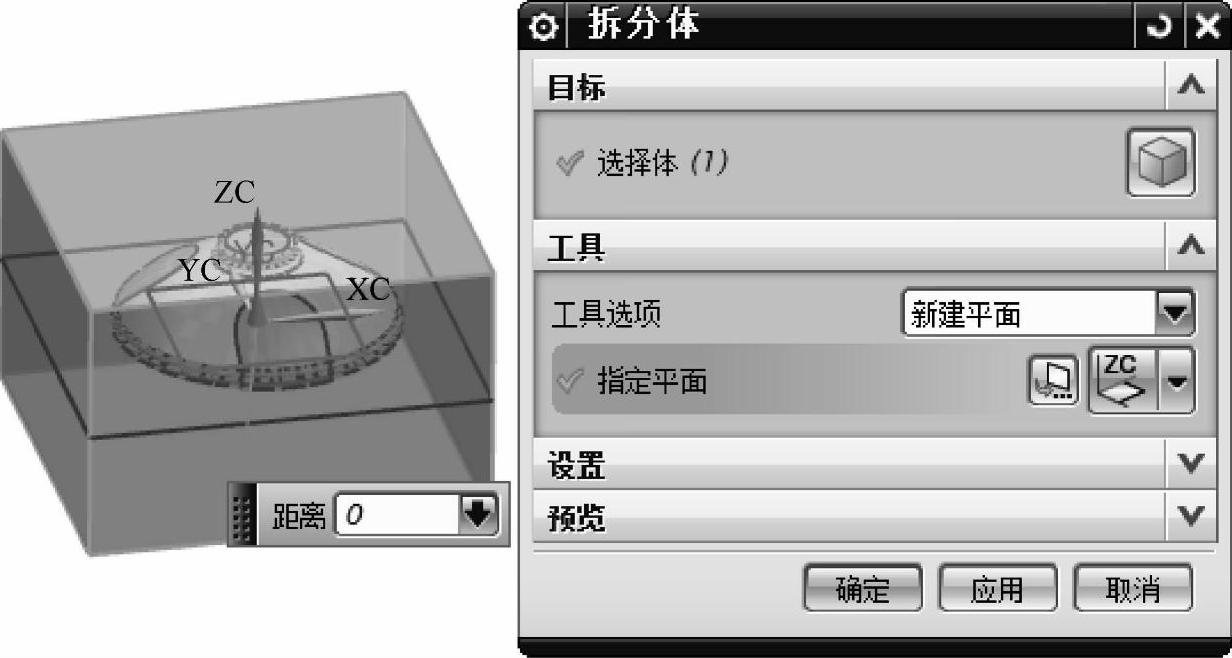

（4）将拉伸的实体分割：在菜单栏中选择“插入”→“修剪”→“拆分体”，目标选择拉伸的实体，分割的平面选择XY平面，完成动模型芯、定模型腔的分割，如图3-25所示。

（5）在“编辑特征”工具条中，单击“移除参数”按钮，对象选择型腔型芯，单击按钮，如图3-26所示。

(www.daowen.com)

图3-25 拆分型腔型芯

图3-26 移除型腔型芯参数

注意：使用“分割体”命令可以选取已有的平面作为工作平面，也可以新建一个平面作为拆分体的参考平面。

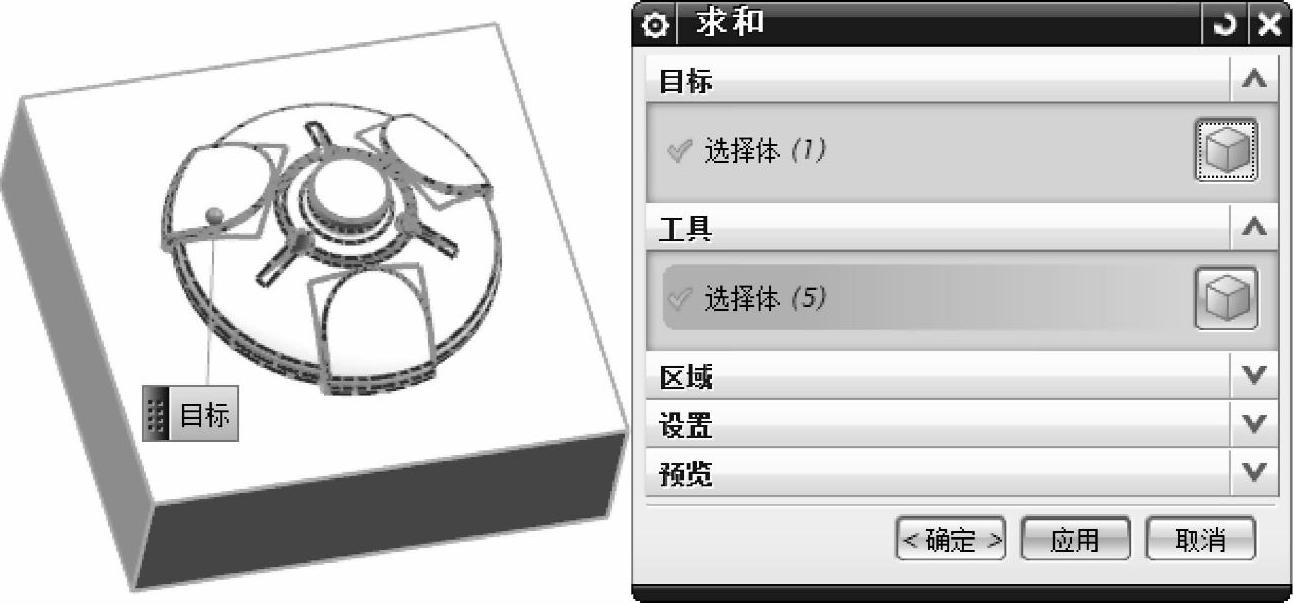

（6）在“特征”工具条中，单击“求和”按钮，目标体选择动模型芯，工具条选择型芯和补实体，如图3-27所示。

图3-27 动模型芯求和

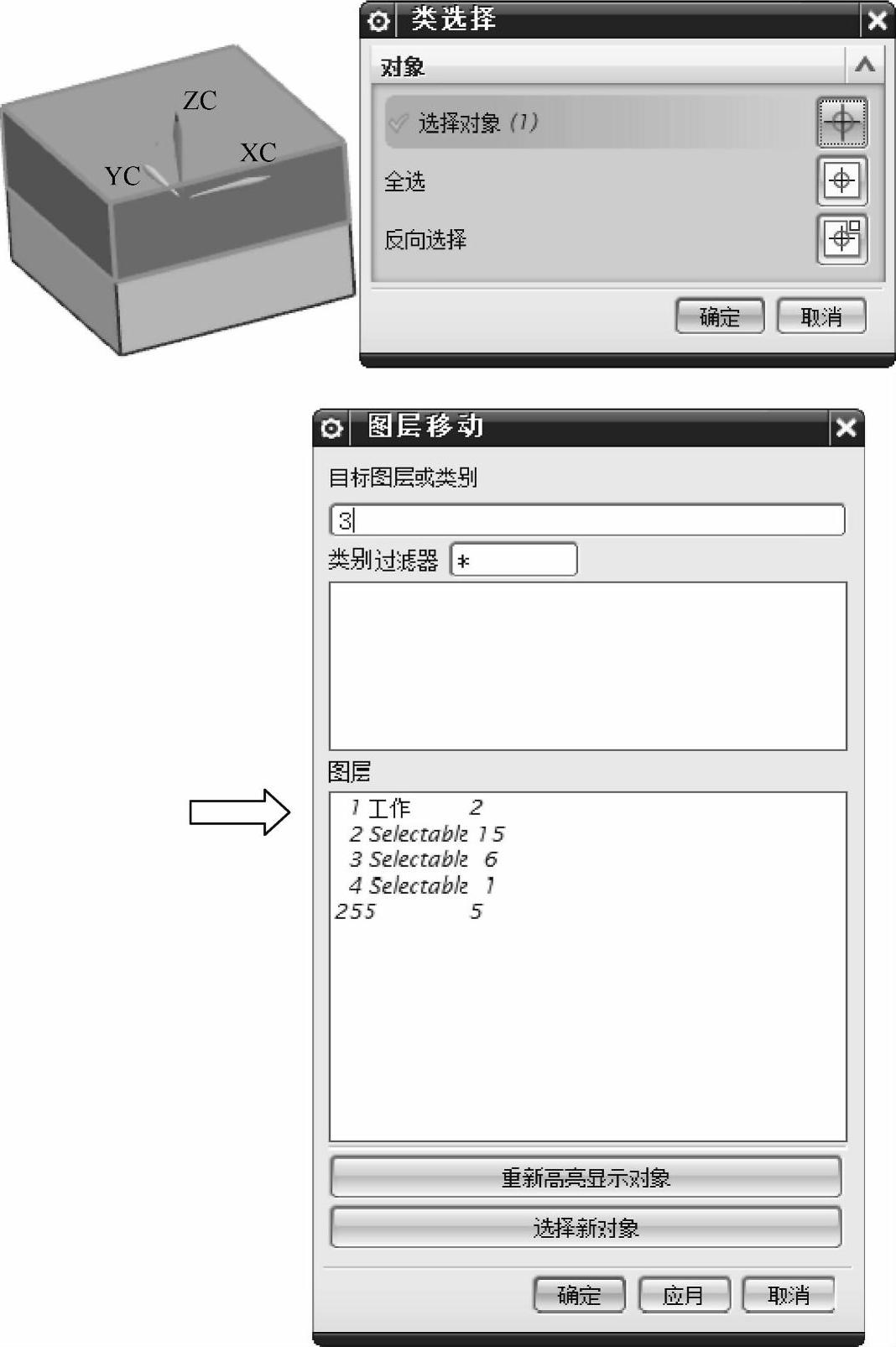

（7）在菜单栏中选择“格式”→“移动至图层”，类选择的对象选择定模型腔，单击按钮，弹出“图层移动”对话框，目标图层或类别输入3，单击按钮，如图3-28所示。

图3-28 图层管理

图3-29 型芯、型腔

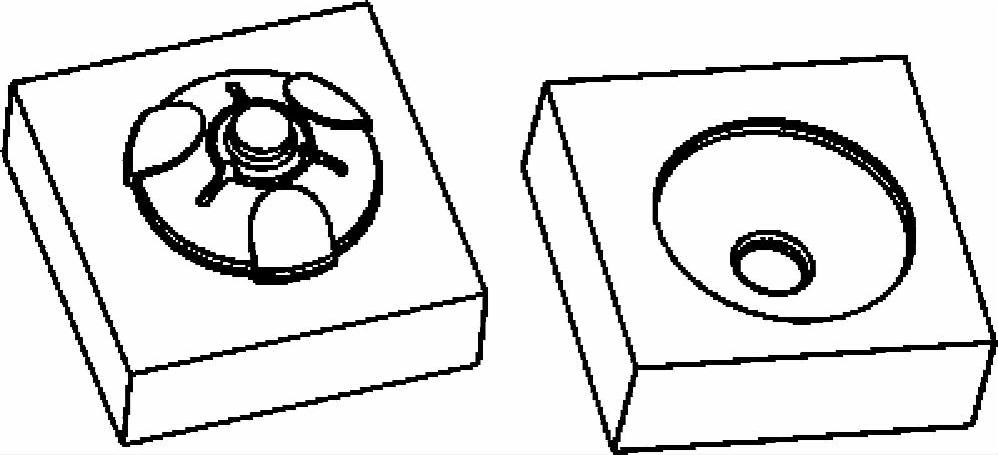

同理，将动模型芯移动至4层，将草图及标准等无用信息移动至255层。型腔、型芯结果如图3-29所示。

注意：“移动至图层”用于改变图素或特征所在的图层位置，可以讲对象从一个图层移动至另一个图层。读者可以根据自己的设计习惯，自定义合适的图层。这个功能非常有用，可以及时地将创建的对象归类至相应的图层，方便了对象的管理。
