（1）在Windows界面选择“开始”→“所有程序”→“Siemens NX 8.5”→“NX8.5”命令，进入NX 8.5初始化环境界面。

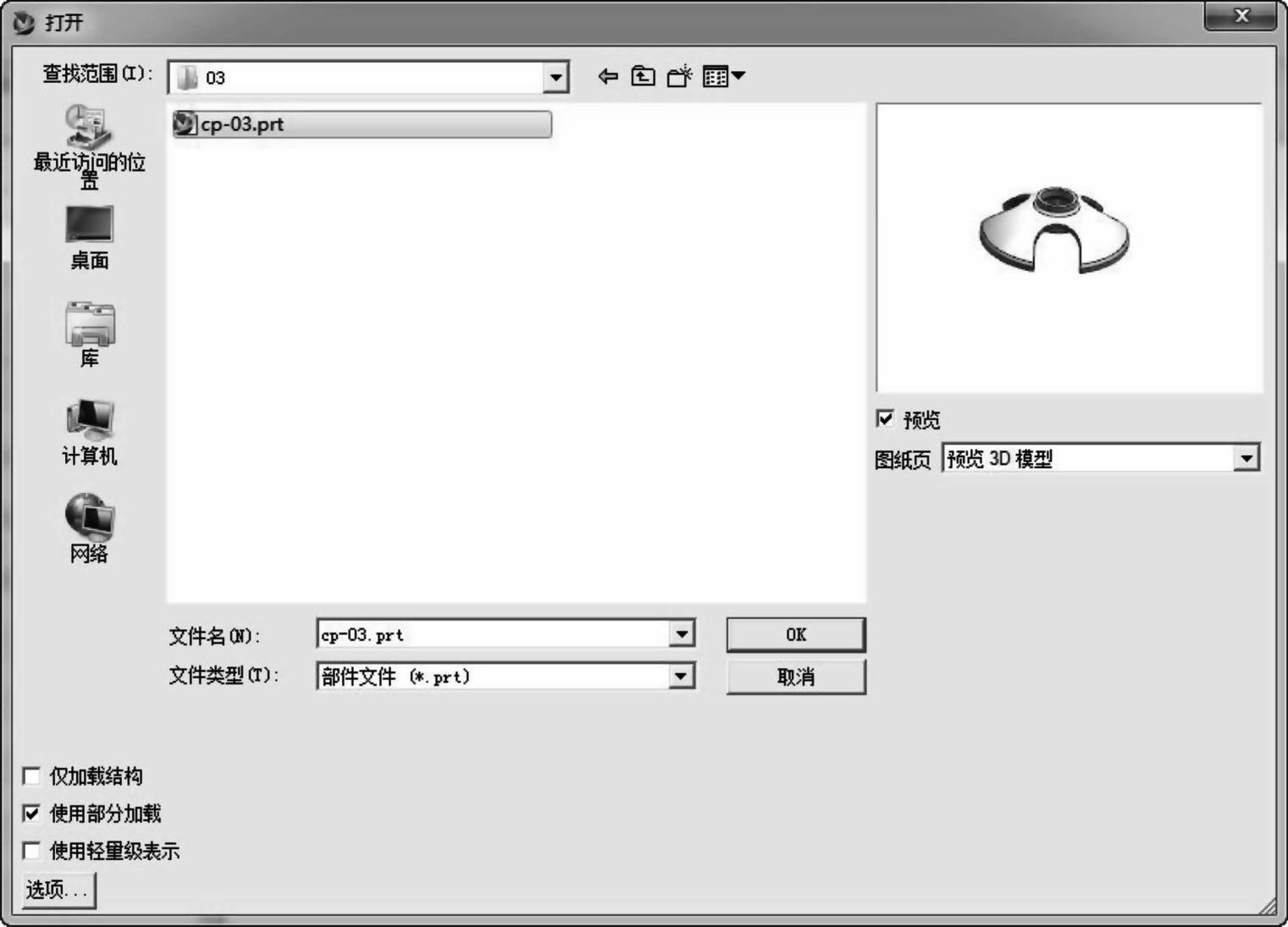

（2）调入参考模型：按Ctrl+O组合键弹出“打开部件文件”对话框，选择灯罩产品文件（随书附带光盘中“example\03\cp-03.prt”），然后单击按钮调入参考模型，如图3-7所示。

图3-7 调入参考模型

（3）在“标准”工具条中单击“建模”按钮或按＜Ctrl+M＞组合键进入建模模块。

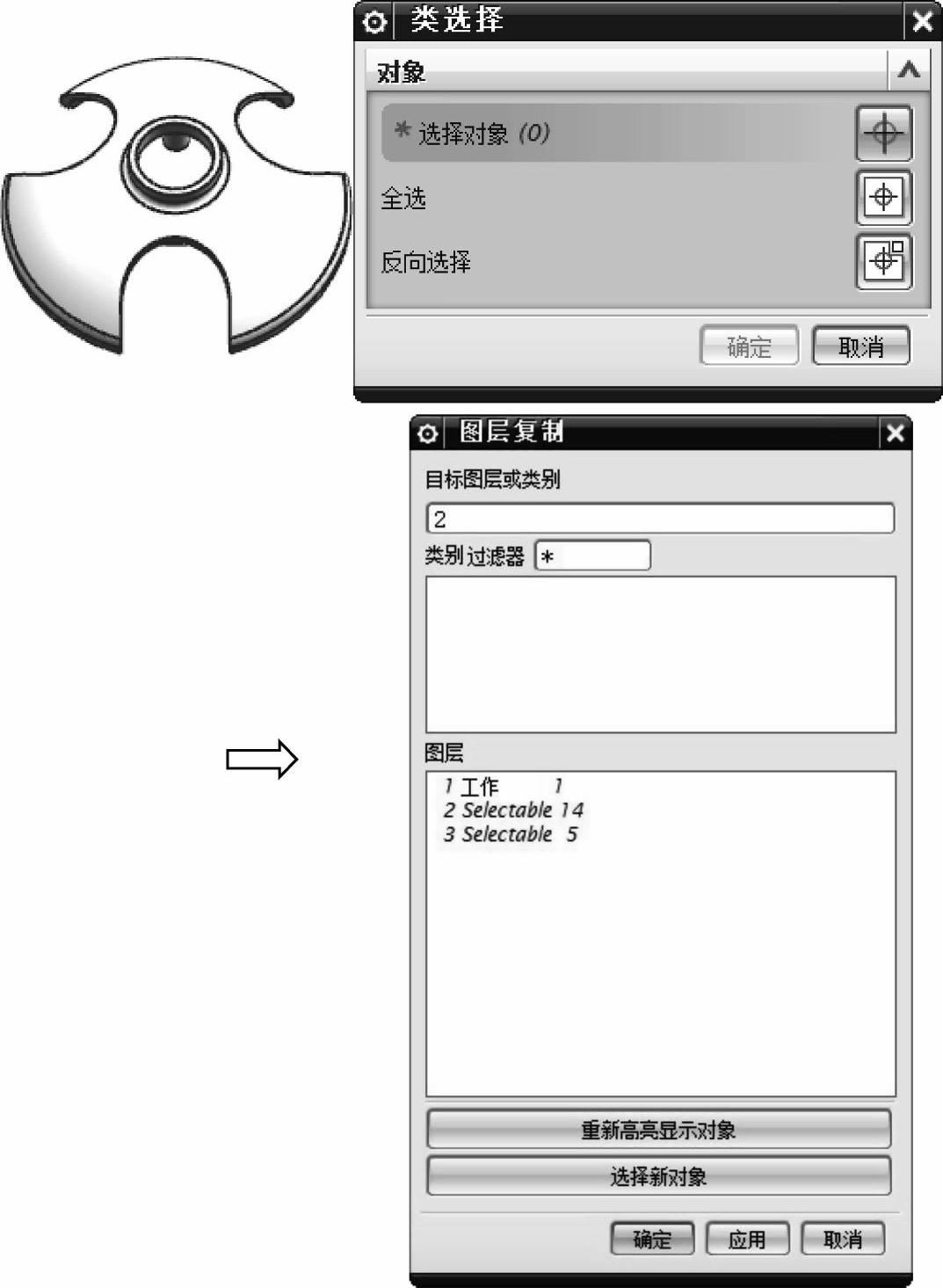

（4）复制产品：在菜单栏中选择“格式”→“复制至图层”选项，类选择的对象选择灯罩产品，单击按钮，弹出“图层移动”对话框，目标图层或类别输入2，单击按钮，如图3-8所示。

注意：UG NX中的图层分为工作图层、可见图层和不可见图层。工作图层即为当前正在操作的层，当前建立的几何体都位于工作图层上，只有工作图层中的对象可以被编辑和修改，其他的层只能进行可见性和可选择性的操作。通过“复制至图层”命令，在2层保存一个原尺寸产品，方便后面模型的操作。

图3-8 复制模型

（5）图层设置：在菜单栏中选择“格式”→“图层设置”选项，弹出图层设置对话框，如图3-9所示，将2层的灯罩产品的复制文件设置为不可见。

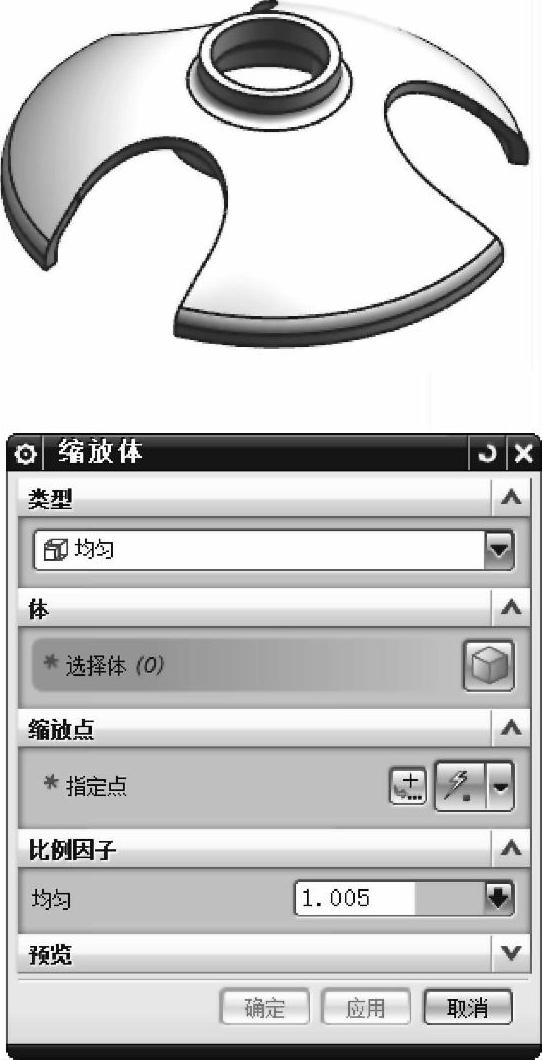

（6）设置产品收缩率：在菜单栏中选择“插入”→“偏置/缩放”→“缩放体”选项，弹出“缩放体”对话框，选择灯罩产品，设置比例因子为1.005，如图3-10所示。(www.daowen.com)

注意：设置制品的收缩率，是因为塑料在模具型腔冷却后要产生收缩，而制品成型后要经过一段时间才能完全稳定下来。其目的是对塑料成型留出一定的调整余地，以保证制品的精度要求。对一个产品设置收缩率后，产品的尺寸发生了变化，所以在设置收缩率之前，通常复制产品的原文件到图层，便于零件尺寸的验证。

图3-9 图层设置

图3-10 设置收缩率

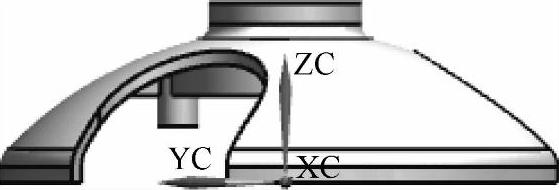

（7）检查NX的绝对坐标系是否位于产品分型面中心：在菜单栏中选择“格式”→“WCS”→，检查绝对坐标是否位于产品的分型面上，本实例的绝对坐标已经调整至产品分型面，如图3-11所示。

注意：在进行产品开模之前，将产品坐标归位到“设置为绝对WCS”，对于模具开模过程中临时坐标的设置和归位，以及调入标准模架等是非常必要的。

图3-11 产品与绝对坐标
