1.“模胚”（模架）选项（见图2-46）

HB模胚选项中包含龙记、富得巴、非标模胚等，用户根据要求选择不同的模架，本书以龙记模架为例。如图2-46所示，模架一般分为大水口模架、细水口模架、简化型细水口模架三种类型。

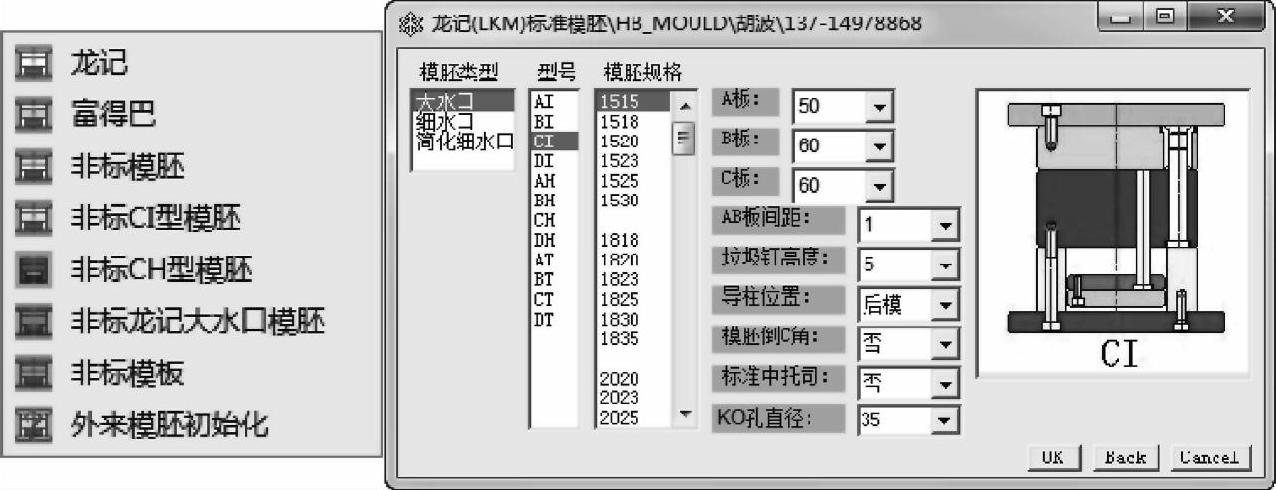

图2-46 “模胚”（模架）选项

2.“模具标准件”选项（见图2-47）

HB外挂为全3D的注塑模具标准零件库。除零件库外，还包含了其他特征操作，如“模具建模特征”（见图2-48）、“几何建模特征”（见图2-49）、“行位（滑块）系列”（见图2-50）、“顶针（推杆）系列”（见图2-51）、“螺丝（螺钉）系列”（见图2-52）等。

3.“水口（浇口）系列”选项（见图2-53）

水口又称进浇方式，是连接分流道与型腔之间的一段细短通道，是浇注系统的最后部分，其作用是使塑胶以较快的速度进入并充满型腔，它能很快冷却封闭，防止型腔内还未冷却的熔体倒流。设计时需考虑产品的尺寸、截面尺寸、模具结构、成型条件及塑料的性能。其类型多种多样，在此选项中，水口包括细水口针点式、侧浇口、潜伏式、香蕉式几种。

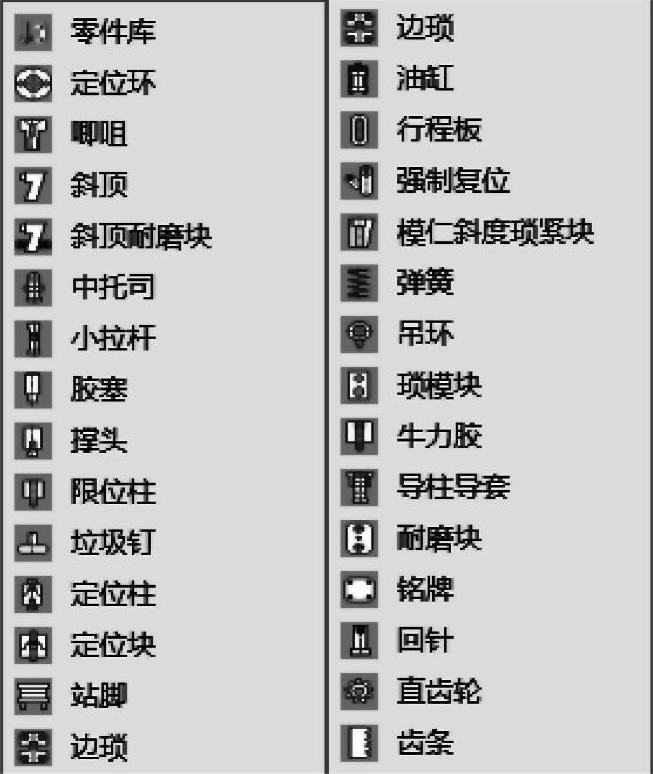

图2-47 “模具标准件”选项

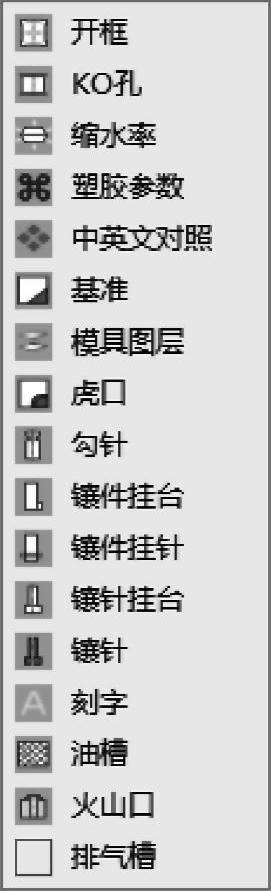

图2-48 模具建模特征

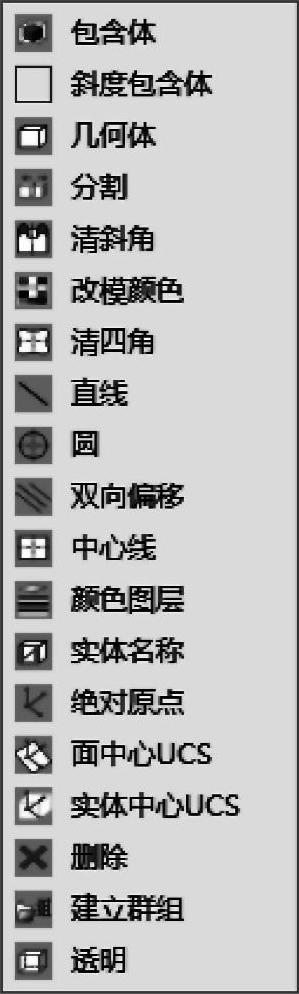

图2-49 几何建模特征(www.daowen.com)

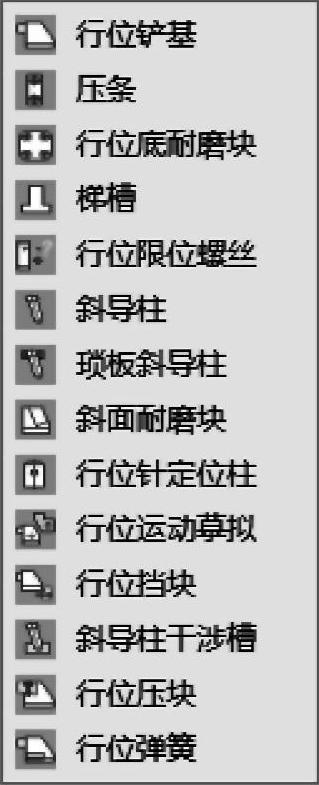

图2-50 行位（滑块）系列

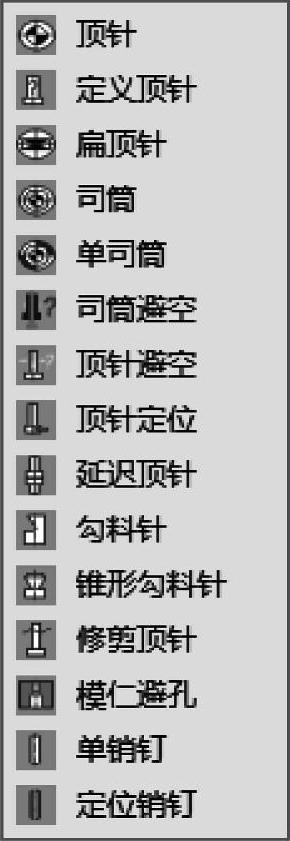

图2-51 顶针（推杆）系列

4.“运水（冷却水）系列”选项（见图2-54）

由于运水形式种类较多，而且HB零件库中只有环绕型运水，在创建全3D装配图时，用户可以通过创建孔的方式创建运水孔。

图2-52 螺丝（螺钉）系列

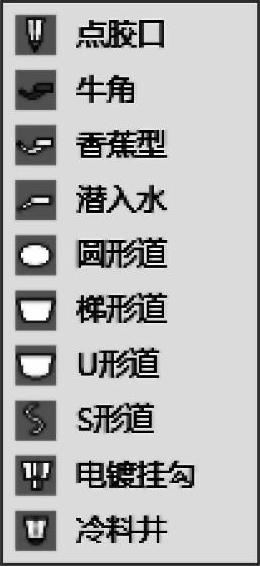

图2-53 水口（浇口）系列

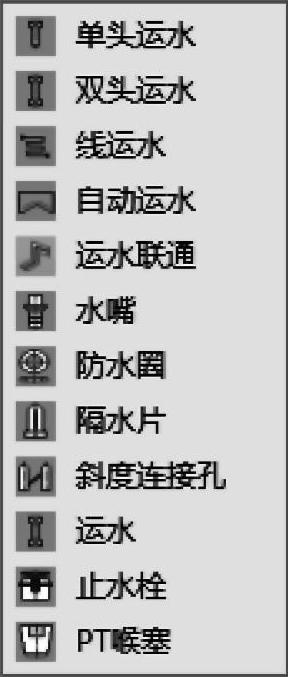

图2-54 运水（冷却水）系列
