用户进行模具设计时，通常需要对参照模型进行距离、角度等测量，以便后续的操作，并保证设计工作能顺利完成。模型的测量工具为“实用工具”工具条上的“测量距离”工具和“测量角度”工具。

1.测量距离

“测量距离”工具可用于测量几何特征间的长度、半径、圆周边、组间距等实际距离，同时还可以测量屏幕距离。在“分析”工具栏上单击“距离”按钮，弹出“距离”对话框，如图2-24所示。包括以下5种测量类型，其含义如下：

1）距离：空间任意两点、两平面间的垂直距离。

2）投影距离：空间中任意两点在投影矢量方向上的垂直距离。

3）屏幕距离：同“屏幕距离”工具。

4）长度：测量曲线的长度。

5）半径：圆弧/圆或圆弧曲面的半径。

2.测量角度

(www.daowen.com)

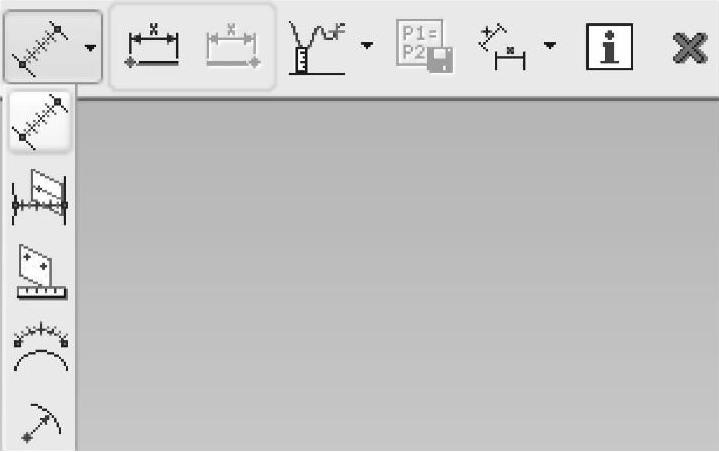

图2-24 距离

“角度”工具主要用于计算两个对象之间或由三点定义的两直线之间的夹角，同时也可进行屏幕角度的测量。

在“分析”工具栏单击“角度”按钮，弹出“角度”对话框，如图2-25所示。

“角度”对话框包括3种测量类型：按对象、按3点和按屏幕点。

1）按对象：按指定的对象进行角度测量，对象可以使点、线或者平面。

2）按3点：以3点定义的交于一点的两基线进行角度测量，并计算出相交直线的夹角。

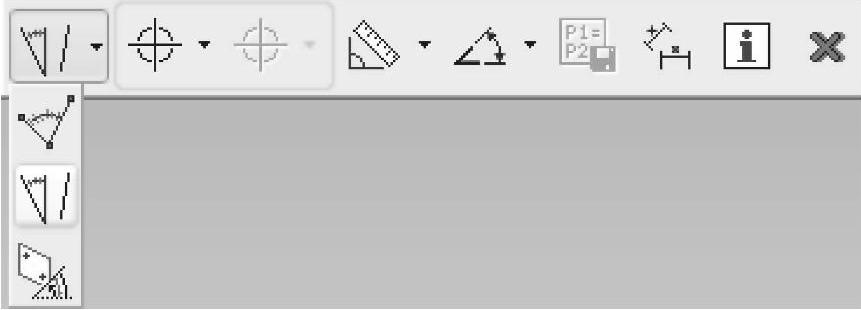

图2-25 角度

3）按屏幕点：其测量方法与测量平面角度的方法是一样的。
