UG中可以使用多个坐标系，但是与用户设计紧密相关的只有两个，一个是绝对坐标系，另一个是工作坐标系（WCS）。

UG坐标系的创建与编辑工具在如图2-21所示的“实用工具”工具条上，接下来对它们进行详细介绍。

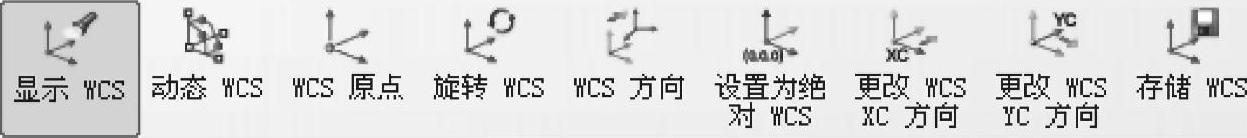

图2-21 “实用工具”工具条上的坐标系创建与编辑工具

1.显示WCS

“显示WCS”工具主要用于控制图形区中工作坐标系的显示与否。

2.动态WCS

“动态WCS”工具主要通过拖动手柄来移动、旋转工作坐标系或者重定向工作坐标系，如图2-22所示。

3.WCS原点

“WCS原点”工具主要通过创建一参考点，并使该参考点作为原点来移动工作坐标系至所需位置。

4.旋转WCS

“旋转WCS”是指绕矢量轴旋转其工作坐标系。在“实用工具”工具条上单击“旋转WCS”按钮，弹出“旋转WCS...”对话框，如图2-23所示。对话框中提供了6个确定旋转方向的单选项，旋转轴分别为3个坐标轴的正、负方向，旋转方向的正向用右手定则来判定。确定了旋转方向后，在“角度”文本框中输入旋转的角度，再单击“确定”按钮即可。

5.WCS方向

“WCS方向”是指重定向WCS到新的坐标系。它的创建过程是通过创建一个参考点，并使该点成为新坐标系的原点。(www.daowen.com)

6.设置为绝对WCS

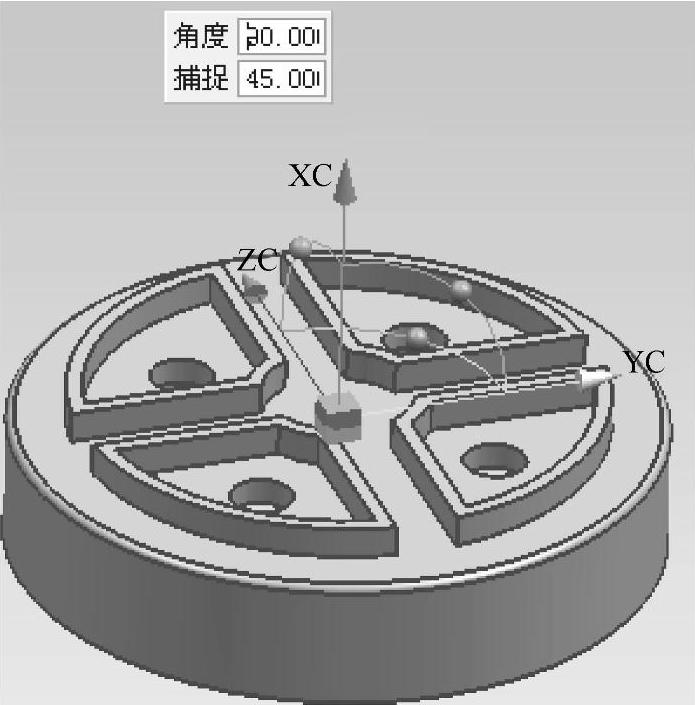

图2-22 动态编辑WCS

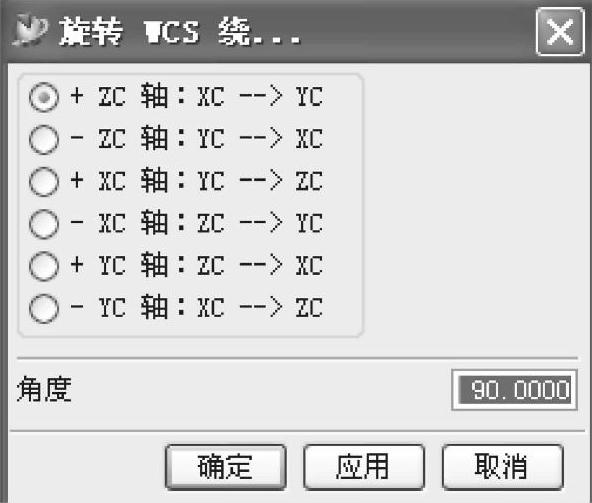

图2-23 “旋转WCS绕...”对话框

“设置为绝对WCS”是指将工作坐标系设定为绝对坐标系，也就是说工作坐标系与绝对坐标系重合。

7.更改WCS XC方向

“更改WCS XC方向”是指将工作坐标系的XC轴重新定向为原点至新参考点的方向。

8.更改WCS YC方向

“更改WCS YC方向”是指将工作坐标系的YC轴重新定向为原点至新参考点的方向。

9.存储WCS

“存储WCS”是将当前状态下的工作坐标系保存。无论工作坐标系怎样变化，当前的工作坐标系状态仍然存在。
