“图层”就是一个工作层。为了方便用户对模具设计工作进行管理，通常将模具各组件放在不同的单个工作层中进行设计、编辑及保存等操作。若要对某个模具组件进行编辑修改，只需要将组件所在层设为当前工作层即可。

“实用工具”工具条上图层管理的各功能工具如图2-16所示。

1.工作图层

“工作图层”就是定义创建对象所在的图层。在“工作图层”下拉列表框中可选择任一图层来作为当前图层（可进行操作的层）。

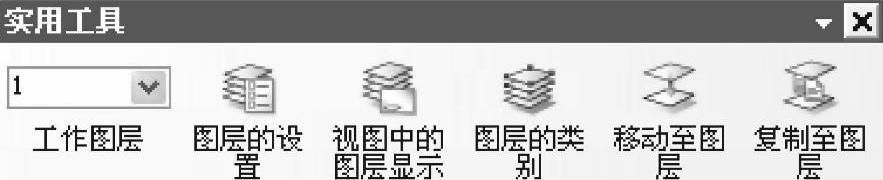

图2-16 图层管理工具

2.图层设置

“图层设置”就是对图层进行“工作图层”、“可见及不可见图层”的设置，并定义图层的类别名称。在“实用工具”工具条上单击“图层设置”按钮，弹出“图层的设置”对话框，如图2-17所示。

3.图层在视图中可见

这个功能工具的作用是确定图层中的模型视图在屏幕中是否可见，即显示与不显示。在“实用工具”工具条上单击“图层在视图中可见”按钮，弹出“视图中的可见图层“对话框，如图2-18所示。

4.图层类别

“图层类别”是指创建命名的图层组。

5.移动至图层(www.daowen.com)

此功能工具是将当前工作图层中的某个部件移动到其他图层当中。若此部件所在图层未被设置为工作图层，那么即使是可见的，也无法再对其进行任何编辑操作。当用户在当前工作图层中选择一个组件后，在“实用工具”工具条上单击“移动至图层”按钮，弹出“图层移动”对话框，如图2-19所示。

6.复制至图层

“复制至图层”是将工作图层中的一个对象复制到其他图层当中，原对象仍然保留在当前工作图层。当用户在当前工作图层中选择一个组件后，在“实用工具”工具条上单击“复制至图层”按钮，则弹出“图层复制”对话框，如图2-20所示。

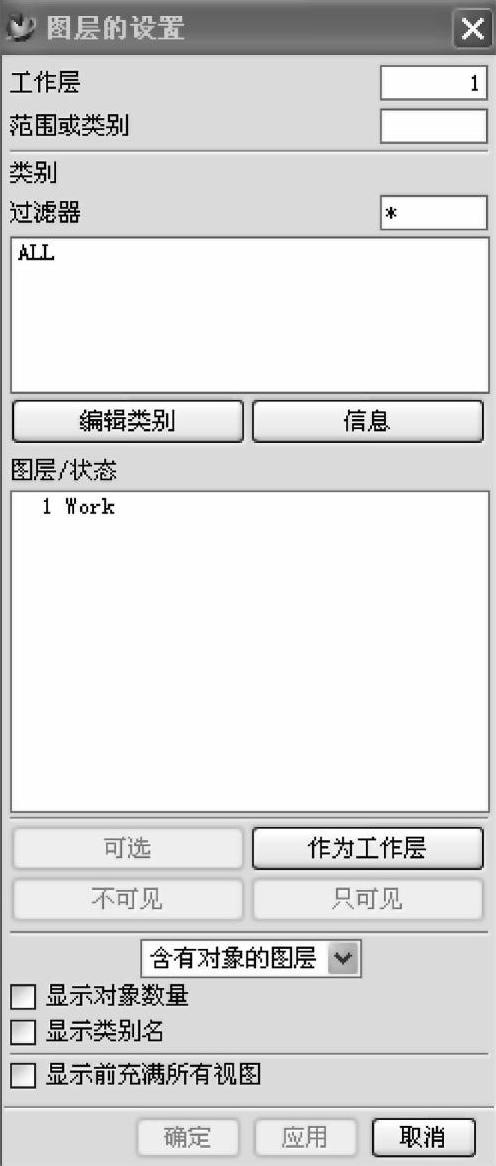

图2-17 “图层的设置”对话框

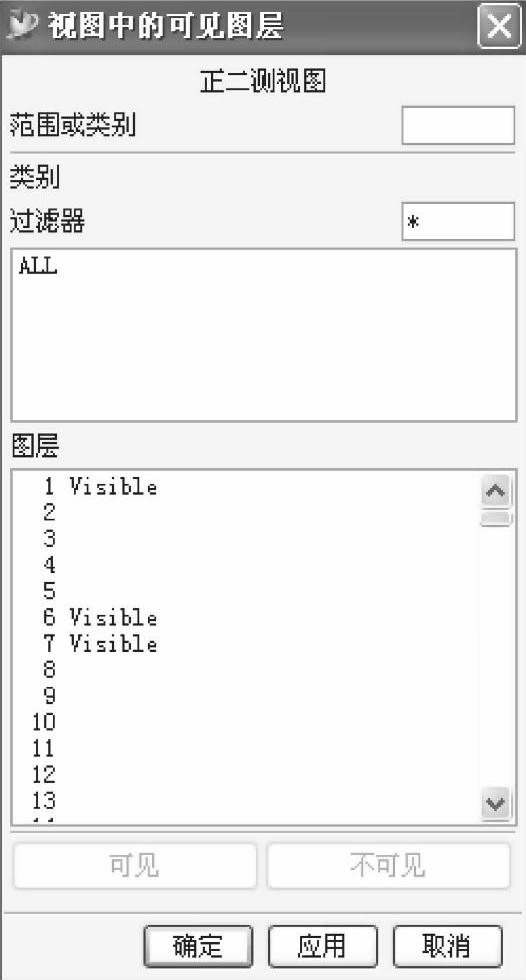

图2-18 “视图中的可见图层”对话框

图2-19 “图层移动”对话框

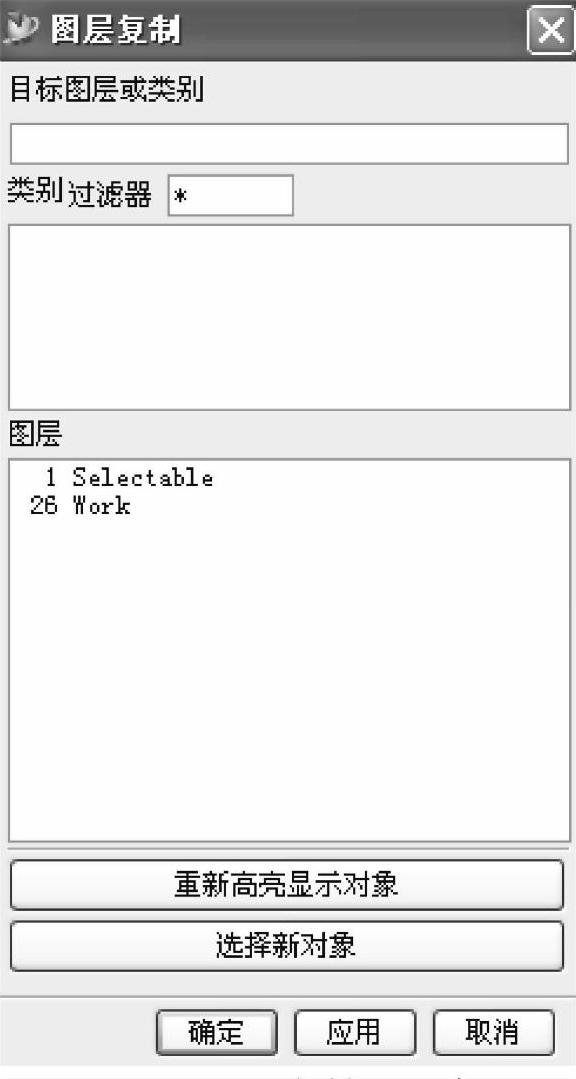

图2-20 “图层复制”对话框
