扫描仪的外型十分简洁、紧凑，但其内部结构却相当复杂。不仅有复杂的电子线路控制，而巨还包含精密的光学成像器件，以及设计精巧的机械传动装置。它们的巧妙结合构成了扫描仪独特的工作方式。图9-71为典型的平板式扫描仪的内部与外部结构。扫描仪通常是由扫描头、主板、机械机构和光学系统等四个部分组成。

扫描头由线状CCD组成，它的作用是实现光电转换，其精度直接影响扫描图像的还原程度；扫描仪主板包括CPU、A/D转换器、接口等部分，主要完成图像数据转换，与微机接口等功能，它控制扫描仪的整个工作过程；机械机构主要由步进电动机和导轨组成；光学系统包括光源、光路、镜头等。

（1）机盖 主要是将要扫描的原稿压紧，以防止扫描灯光线泄漏。目前随着三维实物扫描功能的逐渐普及，为了能够更加方便、更高质量地扫描三维实物，扫描仪非常讲究机盖的设计。

图9-71 平板式扫描仪组成结构图

（2）稿台 主要是用来放置扫描原稿，其四周设有标尺线以方便原稿放置，并能及时确定原稿扫描尺寸。中间为透明玻璃，称为稿台玻璃。稿台玻璃清洁情况会直接影响扫描图像的质量。

（3）光学成像部分 俗称扫描头（见图9-72），即图像信息读取部分，它是扫描仪的核心部件，用来获取原稿反射的光信息。其精度直接影响扫描图像的还原逼真程度。它包括灯管、反光镜、镜头及电荷耦合器件（CCD）等零部件。扫描头中反光镜的作用是将原稿的信息反射到镜头上，由镜头将扫描信息传送到CCD感光器件，最后由CCD将照射到的光信号转换为电信号。而镜头是把扫描信息传送到CCD处理的最后一关，它的好坏决定着扫描仪的精度。

（4）光电转换部分 光电转换部分是指扫描仪内部的主板，如图9-73所示。扫描仪的光电转换部分是扫描仪的心脏。它是一块安置有各种电子元件的印刷电路板。它是扫描仪的控制系统，在扫描仪扫描过程中，它主要完成CCD信号的输入处理，以及对步进电动机的控制，将读取的图像以任意的解析度进行处理或变换所需的解析度。

(www.daowen.com)

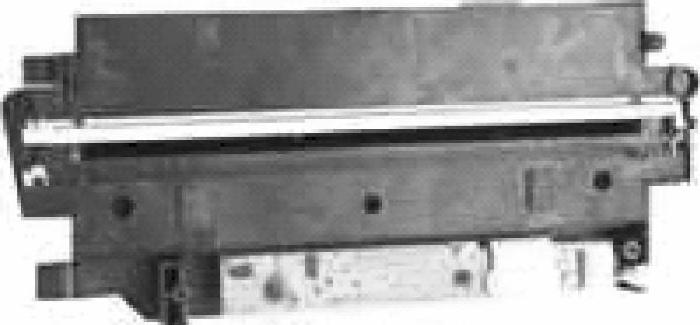

图9-72 扫描仪光学成像部分

（5）机械传动装置 机械传动部分包括步进电动机、驱动皮带、滑动导轨和齿轮组如图9-74所示。

步进电动机是用脉冲信号精确控制移动的一种电动机，它是扫描仪机械传动部分的核心，也是驱动扫描装置的动力源。扫描仪的噪声和速度在一定程度上就是由它决定的。这里速度和精度与前面提到的节能和色温问题一样，存在着矛盾。速度越快移动单位距离所需的时间就短，精度就会降低；精度提高，其结果是消耗时间增加，就会造成速度减慢。

扫描过程中，步进电动机通过直接驱动皮带实现驱动扫描头，对图像进行扫描。扫描装置经驱动皮带的驱动，通过在滑动导轨上的滑动实现线性扫描的过程。而齿轮组是保证机械设备正常工作的中间衔接设备。

图9-73 扫描仪光电转换部分

图9-74 扫描仪机械传动部分
