光盘驱动器的内部结构从理论上来讲,无论是以前的CD光盘驱动器、DVD光盘驱动器还是如今主流的DVD刻录机,大致都是相同的。光盘驱动器系统是由激光源、光学系统、电气控制系统和机械部件等组合而成。图9-61为CD-ROM光盘驱动器数据读出系统原理图,图中给出了组成系统的主要部分。

1)光盘读出部分(光学头)。即图9-61中虚线框内部分,由激光器与相连的其他光学系统组成,如图9-62所示。光学头的主要功能就是把激光器发出的光束以φ1μm直径的极小光点聚焦在光盘上,并根据光盘上反射回来的光读出存储的信息。光学头中的聚焦物镜是关键元件,其功能是把从激光器发出,并经准直以后的激光束聚焦在光盘的记录层上,把从盘面反射回来的光束变成平行光,送到检测器进行读出。入射到光盘的光束与是光盘轴垂直的,因此,物镜的聚焦调节是沿着这个轴向运动。一般的光学头多数采用动圈式致动器在盘面垂直的方向上驱动物镜运动。物镜安装在类似扬声器的音圈上,音圈外包有永久磁铁,从光探测器得到的聚焦误差信号经放大滤波后输入到由驱动电路、音频线圈和磁铁组成的致动装置,线圈电流的变化使磁场变化,由此而产生的磁场力迫使线圈运动,直至准确聚焦。光学头的功能是通过光学系统实现的,在图9-62中可以看到,半导体激光器1发出的光束经透镜2、3整形准直后,变成圆平行光,到达偏振光分束器4变成只有一个振动方向的线偏振光,此线偏振光通过1/4波片光栅5后变成圆偏振光,经反射镜6、聚焦透镜7,聚焦成圆形光斑后落在光盘8的信号层上。从信号层反射回来的光束仍是圆偏振光,在再次通过1/4波片光栅5后,又变回线偏振光,但偏振方向旋转了90°,因此出射光与反射光虽然共用光路也不会互相干涉。反射光束到达偏振光分束器4却不能进入激光器而只能到达分束镜9,一部分经透镜10会聚于读出光电探测器11,得到读出信号,另一部分经透镜12会聚于聚焦、跟踪误差检测器13,得到聚焦、跟踪误差信号。

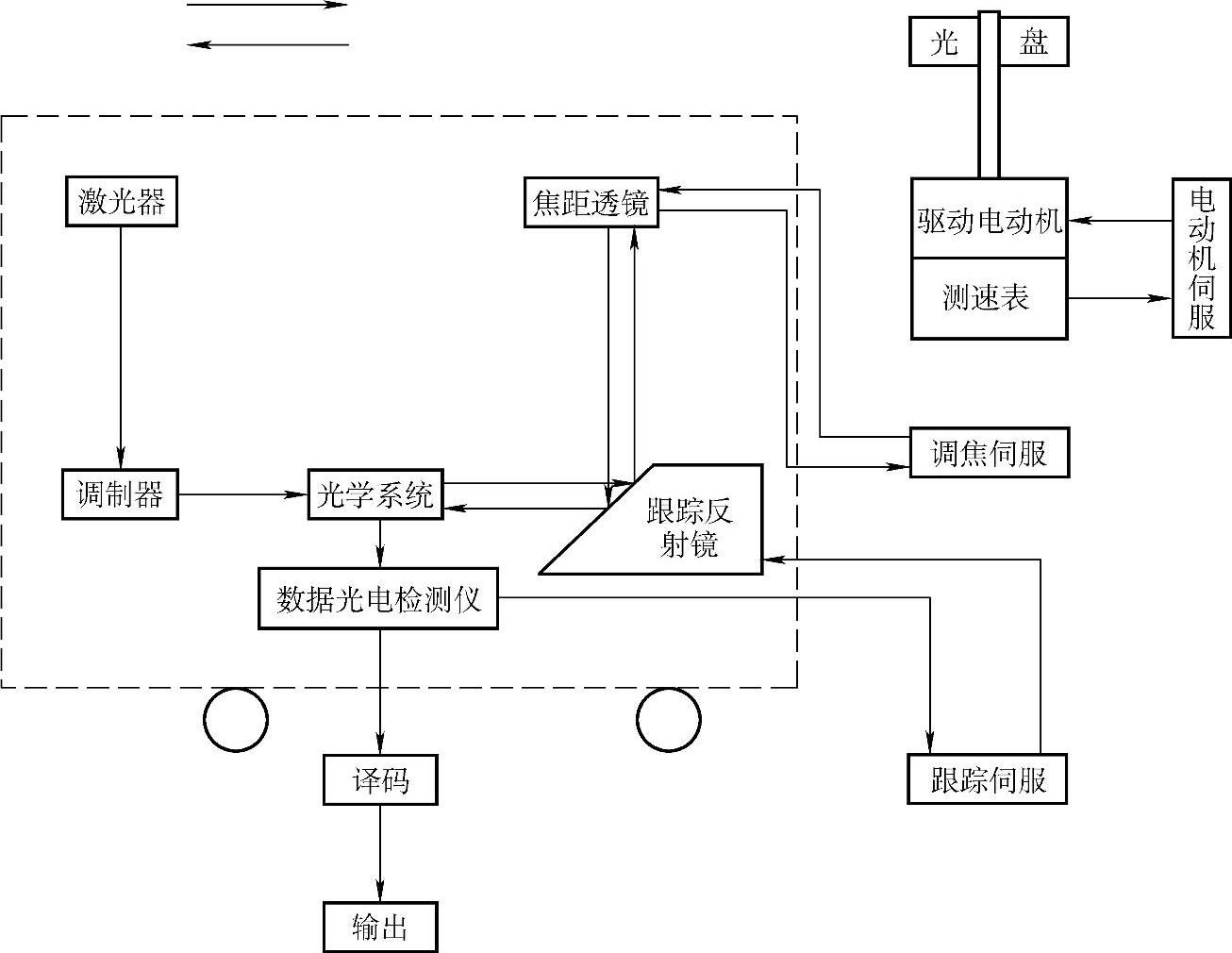

图9-61 光盘数据读出系统原理图

2)检测和校正光点与数据道之间的定位误差的光电系统。通过光检测器产生聚焦伺服与跟踪伺服信号,根据这些信号在与光盘垂直的方向上移动聚焦透镜,在光盘的半径方向上移动聚焦透镜或使跟踪反射镜偏转,即可相应地实现聚焦控制和跟踪控制,把激光聚焦于光盘的记录层上,使光点中心与信道中心吻合。

3)光盘。(www.daowen.com)

4)光盘转动与控制机构。由直流电动机带动光盘旋转,由测速表测定转速并通过旋转编码器产生伺服信号控制光盘的转速。

5)电子线路。包括控制所有运动机构的伺服电路、信号处理电路、误差检验与校正电路。


图9-62 光盘数据读出系统的光路图

1—光源(半导体激光器) 2、3、12—透镜 4—偏振光分束器 5—1/4波长片 6—反射镜 7—聚焦物镜 8—光盘 9—分束镜 10—透镜 11—读出探测器 13—聚焦、跟踪误差探测器
