光电幕墙结构示意图如图7-13所示。光电幕墙用特殊的树脂将太阳电池粘帖在玻璃上，镶嵌于两片玻璃之间，利用光伏效应（PV），通过光电池原理将太阳能转化为电能。幕墙面板为镶嵌有光伏电池模块的夹胶玻璃，各模块与逆变器连接组成太阳能发电系统。设计光电幕墙需考虑电池、模板、导线和变压器各个因素，各电池组成光电模板，各模板组成小分格，并通过导线连接，所有导线又组成一个PV变压器。一个PV变压器是一个封闭的幕墙部分，每套光电设备可由一个或多个变压器组成。每套光电设备都先产生直流电，再由直流电转变成交流电，并由电压网传输，逆整流器再将230/400V的电压转变成频率通常为50Hz的电能。

由于太阳电池片大多是由晶硅组成，而晶硅分为单晶硅、多晶硅和非晶硅。单晶硅呈现黑色，多晶硅呈现浅蓝色，光能透过率为12%～14%；非晶硅完全不透明，或者半透明，透12%的光，呈现颜色为深棕红色的光，光能利用率只有45%。由于要保证一定的天然采光，所以应该选择多晶硅或半透明非晶硅电池，或者留出一部分透光面积。半透明非晶硅光伏组件的透光率为30%左右，既可作为窗户采光用，又可用于发电。

多个太阳电池通过导线相互连通，并被接在大表面的模板上。这些电池经加固处理后被嵌入特殊的透明度极高的坚硬的低铁树脂玻璃中，导线可接在模板背面或玻璃边缘，从而构成了一个整体的光电板。光电板的尺寸规格可以根据实际工程的幕墙分格方案进行量体定型制作。(www.daowen.com)

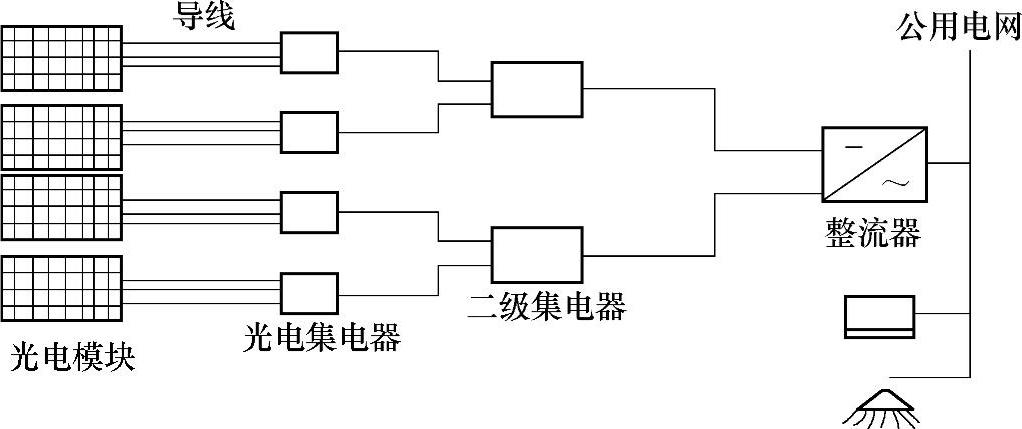

图7-13 光电幕墙结构示意图
