太阳能热水器控制器对储水箱水位、水温等进行检测和显示。水位过低时进行自动上水，水满自停，防止溢水。在无光照阴雨天或寒冷季节进行辅助电加热，巨温度可由用户预置。在寒冷的冬季能对上水管道的水进行排空，防止管道冻裂。具有防漏电、防干烧等多种安全保护和声光报警功能。

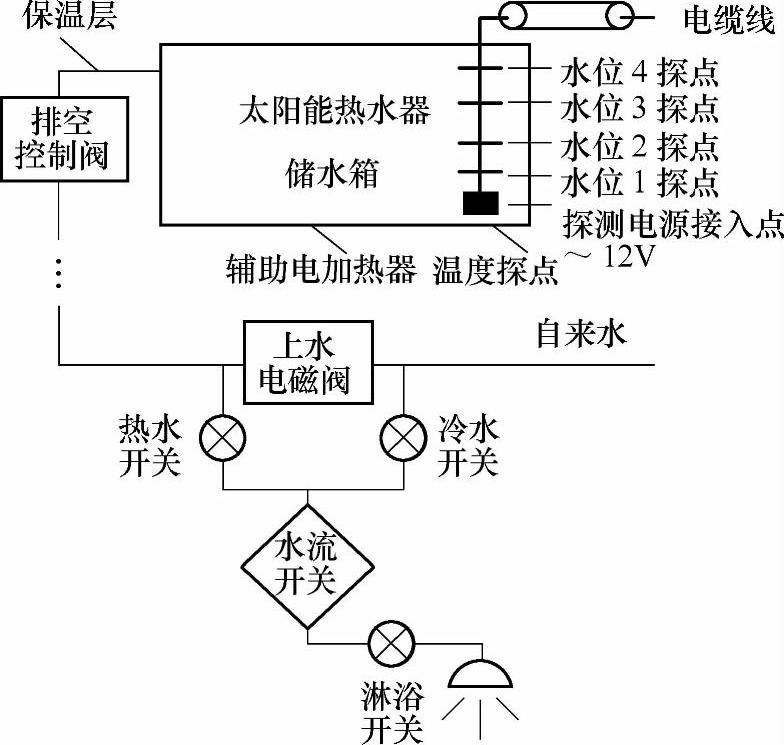

图7-8 太阳能热水器控制器系统

1.太阳能热水器控制器系统结构

太阳能热水器辅制系统结构如图7-8所示。在真空管太阳能热水器的保温储水箱内增加一个与电热水器类似的电热元件并固定在绝缘底座上，引出交流电源线入户，由辅助控制系统的继电器控制通断电。水位、水温探测器从保温储水箱顶部安装在水箱中，通过电缆线接入用户室内控制器。进行管道排空时，由控制系统关闭排空控制阀，打开热水开关和淋浴开关，将管道中的水放掉；用水时则打开排空控制阀。系统自动上水时，通过单项电磁阀上水。水流电开关用于检测淋浴开关是否打开、是否有水的流动。当淋浴开关打开用水时，系统自动停止上水、切断辅助电加热器的电源。

2.控制系统组成

太阳能热水器控制系统的组成如图7-9所示。系统采用AT89C51单片机对水温、水位等参数进行智能检测和显示，读取水流开关、排空阀门的状态，经键盘操作和单片机内部运算比较，控制相应的执行机构进行通、断电；进行防漏电、防干烧等保护，并进行相应的声光报警。

采用DALLAS公司生产的DS18B20一线式数宇温度传感器检测水箱的水温信号，它具有3引脚TO-92小体积封装形式，CPU只需一根端口线就能与DS18B20通信控制读取温度值。水流开关信号的检测采用开关式传感器，其内部是一个霍尔开关，排空阀是一个带行程开关的球型阀，由5W交流伺服电动机带动，每旋转90°输出一个开关信号，排空阀的开闭状态对应于该开关信号。上水电磁阀采用12V直流单项电磁阀；辅助电加热体的通断电采用继电器控制；排空阀由36V（5W）交流伺服电动机带动，由排空阀的开闭状态信号确定并通过继电器控制交流伺服电动机电源通断电。

(www.daowen.com)

图7-9 太阳能热水器控制系统的组成

3.控制软件设计

主程序和子程序流程图分别如图7-10和图7-11所示。主程序首先完成串行口、定时器、中断源的初始化，设置初始运行参数、开中断，然后循环读取键盘状态，检测系统是否漏电。一旦检测到系统漏电，进行声音和显示报警，将所有执行机构断电；若系统不漏电则根据存储的键盘状态和检测的水温、水位等状态信号进行相应的处理并等待中断服务程序的执行。系统正常控制时，首先显示水温和水位，若检测到水流开关打开用水时，自动断开上水阀和电加热体电源，即实现水电联动，用水停电。当检测到水位过低时打开电磁阀上水；到达最高水位后，自动关闭电磁阀。在水位超过第二档时，将检测的实际水温与设置水温进行比较，若实际水温低于设置水温，则加热体通电进行辅助电加热；若实际水温高于设置水温时，切断加热体电源；若检测到水位低于第二档，不论设置温度高低，总是停止加热，以防止加热体干烧。

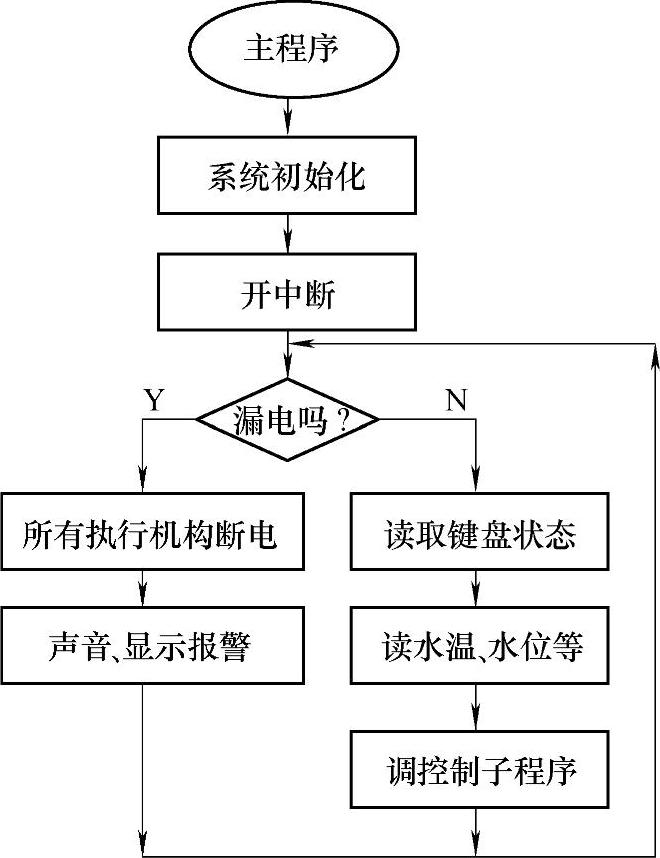

图7-10 控制主程序流程

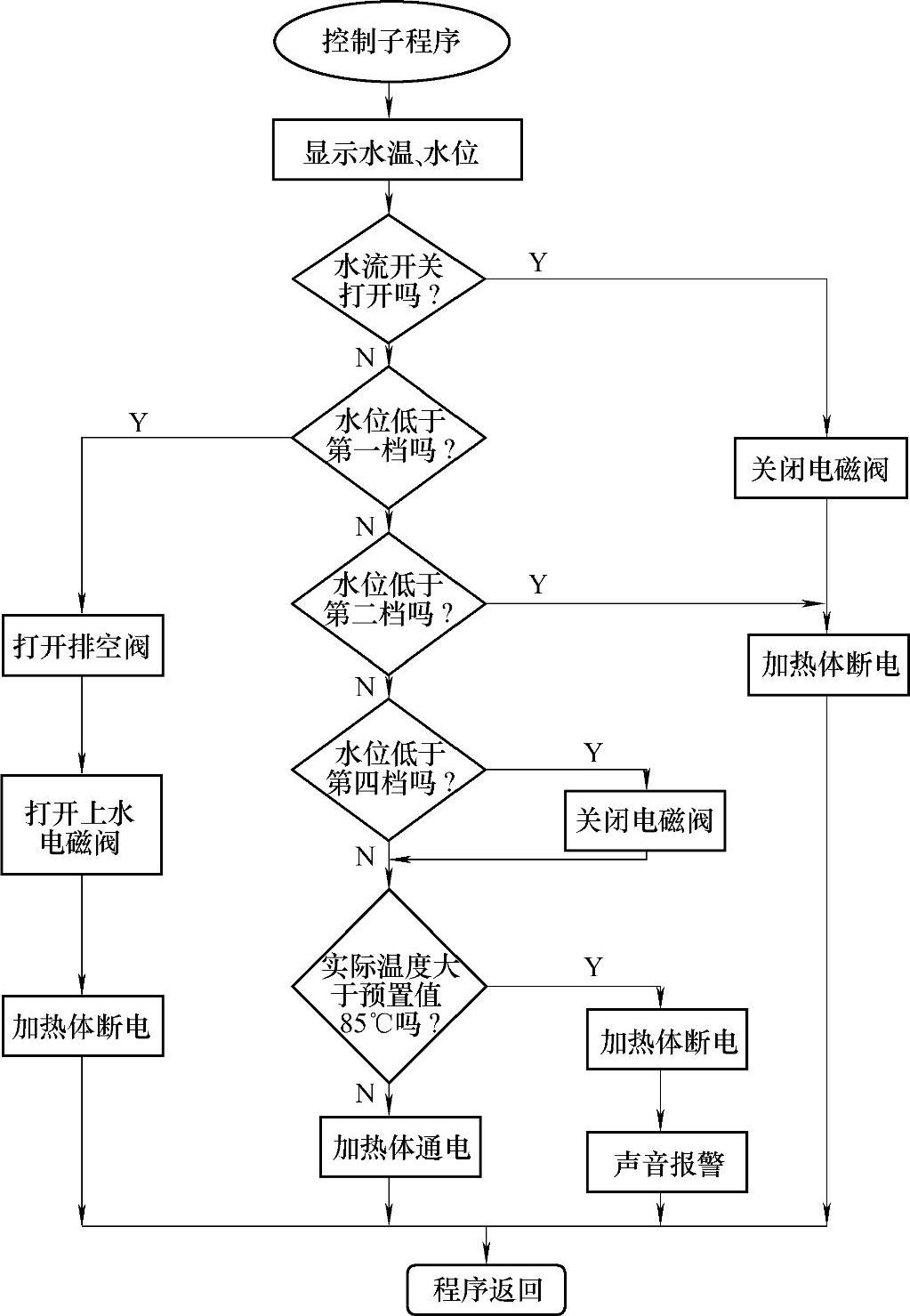

图7-11 控制子程序流程图
