数字显微硬度计的硬件部分设计优化

时间:2023-06-22 理论教育 版权反馈
【摘要】:数宇显微硬度计的CCD为ACE5711/3″彩色摄像头,其基本参数为:有效像元数41万;感光灵敏度0.8Lux,信号输出为标准PAL/NTSC制式;靶面尺寸4.4mm×3.6mm,光敏元列阵740×555;各光敏元尺寸为6.5×6.5μm2。固定CCD的固定架带有调节机构,以满足上述要求。

数字显微硬度计的硬件部分设计优化

1.基本光路

为实现显微硬度计数宇化,CCD的安装位置有两种不同方法,一种是把CCD摄像头安装在目镜后面,但此时目镜出射的是平行光,所以摄像头必须要附加成像透镜,把出射的平行光在CCD靶面上成像;另一种方法是显微压痕经物镜放大后,直接成像在CCD靶面上。前者可以通过使用不同的镜头,对放大率进行放大或缩小(根据视场角要求而定)。而后者结构简单、紧凑,有诸多优点,其光路示意图如图4-31所示,压痕位于物镜前焦面之外,经物镜成一实像,CCD靶面与像平面重合。

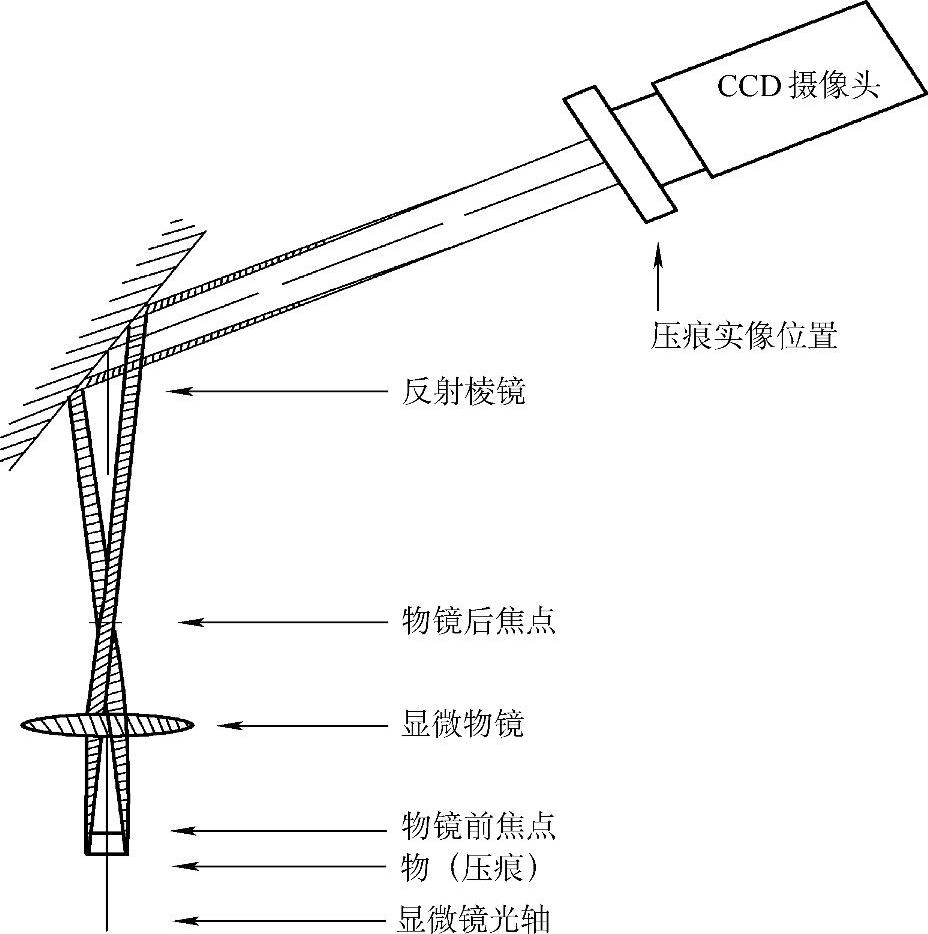

4-31 CCD位置及显微硬度计光路示意图

2.CCD摄像头

CCD是电耦合器件,它由N×M个能够将光转换为电荷的光敏元列阵组成,并通过集成的外围处理电路实现电子扫描与多路传输,将光学图像在各光敏元上感光的电信号以标准信号制式输出,实际上是把光学图像“分割”成为N×M个单元

数宇显微硬度计的CCD为ACE5711/3″彩色摄像头,其基本参数为:有效像元数41万;感光灵敏度0.8Lux,信号输出为标准PAL/NTSC制式;靶面尺寸4.4mm×3.6mm,光敏元列阵740×555;各光敏元尺寸(像元中心到中心)为6.5×6.5μm2。(www.daowen.com)

3.摄像头机械调节

设计加工的机械接口配件,把CCD固定在显微硬度计目镜位置,使物镜放大的实像成像于CCD靶面上。因考虑到物距、像距(即CCD靶面位置)、放大率之间存在相互联系,所以在设计机械接口时,必须使CCD靶面上下有调节机构,同时为方便最终统调,还需使CCD在平面内可微调。

具体地,在CCD摄像头标准的CS接口上接一套筒,套筒与目镜管滑动配合,使之可以利用原光路定位,滑动可以调节CCD靶面位置。固定CCD的固定架带有调节机构,以满足上述要求。

4.图像采集卡

图像采集卡将摄像头得到标准电视PAL制式的模拟图像信号转换为数宇信号,是实现摄像头和计算机之间的接口。我们选用的采集卡是Aver-EZ动静态图像采集卡,静态采集分辨率640×480,动态为320×240,15帧/秒,PAL/NTSC制式AV输入。由于选用的是动静态图像采集卡与AV输入端口,所以既可以以高的分辨率采集静态图像,又可以制作数宇化的动态图像。采集卡操作界面为图视界面,对采集的图像以JPG、BMP、AVI等常见文件格式存盘保存。
