商品市场上的各种服装、小包、手提袋、行李袋等都使用拉链封口，特别是采用黄铜拉链封口，这是由于黄铜拉链冲压加工成形比较容易，而且操作简单，使用时不易变形，经氧化处理后提高了耐蚀性，不易生锈。黄铜拉链已代替了铝材拉链及部分塑料拉链。黄铜拉链冲压成形后，必须要进行氧化处理，以便提高它的耐磨性和耐蚀性。由于氧化膜可以有各种不同的颜色，因此又可以改善拉链的外观，起到装饰作用。以下介绍广州某拉链厂生产黄铜拉链及进行氧化处理的情况。

1.生产工艺流程

黄铜薄片条→抛光→冲压成形→碱性脱脂→冷水洗两遍→氧化处理→水洗两遍→干燥→烫平→打蜡或涂透明漆→检验→产品包装。

2.氧化处理前预处理

（1）黄铜薄片抛光 冲压成形前的黄铜片要先进行化学抛光，同时冲制拉链所用的模具表面的光洁度也必须很高。这样才能保证冲压出来的黄铜链具有很高的光洁度，才能使进行氧化处理后的拉链表面具有良好的金属光泽和平滑的表面。

（2）碱性化学脱脂 拉链在冲压过程中沾有一定的润滑及冷却油脂，在进行氧化处理前一定要清除干净，如果脱脂不彻底，就会影响氧化膜的质量及附着力。如果脱脂过度造成表面腐蚀，也会造成表面失光，所以要选用腐蚀性较弱、脱脂效果较好的脱脂液。也可以购买脱脂效果好的市售脱脂剂，如8080型金属清洗剂等。必要时可以用脱脂液加超声波清洗，务必要做好脱脂这道工序的工作。

（3）酸洗活化 铜拉链脱脂后，用两道水清洗干净，但仍会有微量的脱脂液及氧化物残留在表面上，因此必须要酸洗除去这些有害的物质，同时也可以活化铜的表面，使氧化膜容易附着并且使膜层均匀致密，酸洗的方法是用3%～5%的稀硫酸浸洗1～3min。

3.化学氧化处理工艺

（1）氧化处理溶液配方及工艺 铜拉链化学氧化处理工艺见表3⁃72。

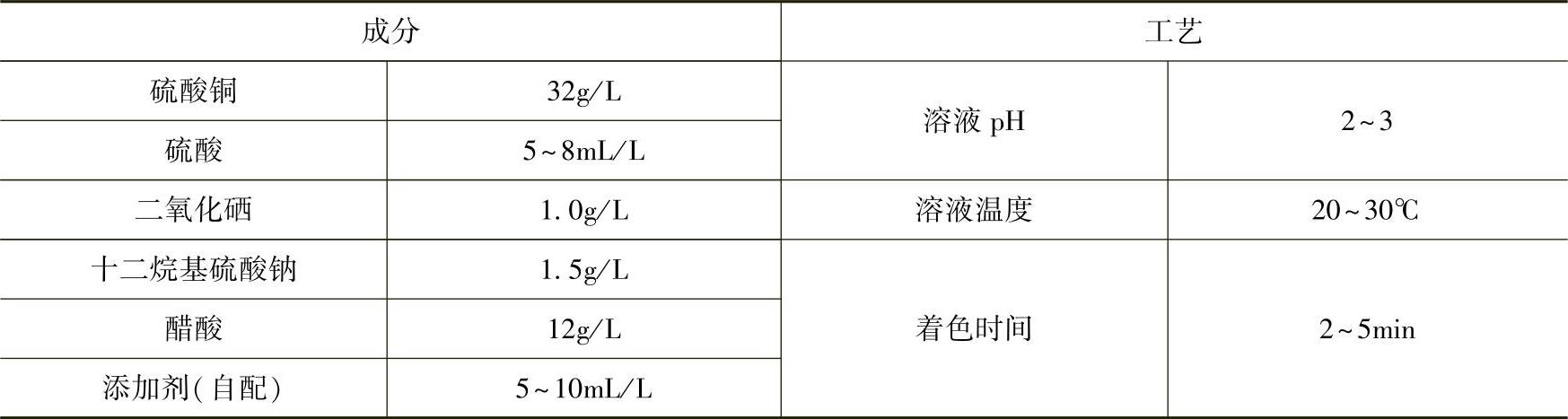

表3⁃72 铜拉链化学氧化处理工艺(www.daowen.com)

（2）化学氧化处理液的配制 将硫酸铜、硫酸、二氧化硒、十二烷基硫酸钠、醋酸等分别加入一定量的蒸馏水中并搅拌均匀，然后将这几种溶液混合在一起，并添加蒸馏水至所需要的体积，搅拌均匀后加进自配的缓蚀添加剂，再搅拌均匀，放置24～48h后再使用效果才好。

（3）氧化处理的操作 以上配制的氧化处理液，用不同的方法可以得到不同色泽的氧化膜。可以根据客户对拉链色泽的要求进行不同的处理。

1）青古铜色氧化膜。将上述的溶液加蒸馏水稀释一倍，在室温下浸泡3min即可得到青古铜色的膜层。

2）红古铜色氧化膜。用上述溶液不必稀释，在室温下浸泡2～3min即可得到红古铜色膜层。

3）黑褐色氧化膜。用上述溶液不必稀释，在室温下浸泡4～5min可以得到深色的黑褐色氧化膜。

（4）氧化处理液的维护 氧化处理液由于在使用过程中不断消耗，浓度不断降低，致使溶液的pH上升，所需转化处理时间要延长。所以应该不断地补充新鲜溶液，将pH控制在合适的范围。经过长时间使用后，溶液中出现黑色沉淀物而变浊时，溶液不应再用，应更换新液。

4.转化成膜后的处理

黄铜拉链经转化成膜后，应将表面冲洗干净并干燥。拉链是要经常拉动的，所以膜层很容易磨损而破坏，为了保护膜层及其色泽，一般都在膜层表面干燥后，再喷一层透明耐磨的罩光涂料，以便保护色膜并延长产品的使用寿命。选用的涂料应是附着力好、透明光亮不与膜层反应、能在室温下固化的涂料。通用的有硝基类清漆、醇酸清漆、丙烯酸清漆及酚醛清漆等。
