1)材料

(1)玻璃

用于玻璃幕墙的单块玻璃一般不小于6 mm 厚。 所用玻璃的品种主要有热反射浮法镀膜玻璃(镜面玻璃)、中空玻璃、钢化玻璃、夹层玻璃、夹丝玻璃和吸热玻璃等。 所有的幕墙玻璃应进行边缘处理。 这是因为玻璃在裁割时,玻璃的被切割部位会产生很多大小不等的锯齿边缘,从而引起边缘应力分布不均匀。 在运输、安装过程中以及安装完成后,由于受各种力的影响,容易产生应力集中,导致玻璃破碎;另一方面,半有框幕墙的两个玻璃边缘和全有框幕墙的4 个玻璃边缘都是显露在外表面,如不进行倒棱、倒角处理,还会直接影响幕墙的美观整齐。 因此,玻璃裁割后必须倒棱、倒角,钢化和半钢化玻璃必须在钢化和半钢化处理前进行倒棱、倒角处理。 在全玻璃幕墙中所有玻璃的边缘都要求磨平,外露的边缘还应磨光和倒棱角。 图5.2 为玻璃幕墙常用玻璃。

图5.2　玻璃幕墙常用玻璃

对玻璃的基本技术要求:

玻璃幕墙所用的单层玻璃厚度,一般为6,8,10,12,15,19 mm;夹层玻璃的厚度,一般为(6+6)mm、(8+8)mm(中间夹聚氯乙烯醇缩丁醛胶片,干法合成);中空玻璃厚度为(6+d+5)mm、(6+d+6)mm、(8+d+8)mm 等(d 为空气厚度,可取6,9,12 mm)。 幕墙宜采用钢化玻璃、半钢化玻璃、夹层玻璃。 有保温隔热性能要求的幕墙宜选用中空玻璃。

(2)铝合金型材骨架结构

铝合金框架大多数是经特殊挤压成型的幕墙型材,框材的规格按受力大小和设计要求而定。 铝合金型材为主要受力构件时,其截面宽度为40 ～70 mm,截面高度为100 ～210 mm,壁厚为3 ～5 mm;型材为次要受力构件时,其截面宽度为40 ～60 mm,截面高度为40 ～150 mm,壁厚为1 ～3 mm;金属型材如图5.2 所示。 金属型材应满足以下质量要求:

①用于玻璃幕墙的骨架,除了应具有足够的强度和刚度外,还应具有较高的耐久性,以保证幕墙的安全和使用寿命。 如铝合金骨架的立梃、横梁等要求表面氧化膜的厚度不应低于AA15 级。

②为了减少能耗,目前提倡应用断桥铝合金骨架。 如果在玻璃幕墙中采用钢骨架,除不锈钢外其他应进行表面热渗镀锌。 黏结有框玻璃的硅酮密封胶(工程中简称“结构胶”)十分重要,结构胶应有与接触材料的相容性试验报告,并有保险年限的质量证书。

③点式连接玻璃幕墙的连接件和连系杆件等,应采用高强金属材料或不锈钢精加工制作,有的还要承受很大预应力,技术要求比较高。

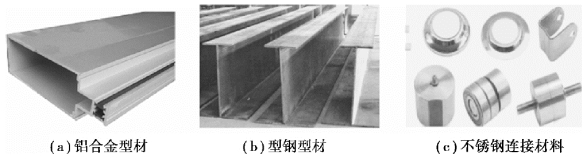

图5.3 为玻璃幕墙常用金属型材。

图5.3　玻璃幕墙常用金属型材

(3)密封填充材料

密封填充材料主要用于玻璃幕墙的玻璃装配及块与块之间的缝隙处理。 通常由以下3种材料组成:

①填充材料。 填充材料主要用于填充凹槽两侧间隙内的底部,以避免玻璃与金属之间的硬性接触,起缓冲作用。 其上部多用橡胶密封材料和硅酮系列防水密封胶覆盖。 填充材料目前用得比较多的是聚乙烯泡沫胶系列,有片状、圆柱条等多种规格,也有的用橡胶压条或将橡胶压条剪断,然后在玻璃两侧挤紧,起防止玻璃移动的作用,如图5.4 所示。(www.daowen.com)

②密封材料。 在玻璃装配中,密封材料不仅起到密封作用,同时也起到缓冲、黏结作用,使脆性的玻璃和硬性的金属之间形成柔性缓冲接触。 橡胶密封条是目前应用较多的密封、固定材料,在装配中嵌入玻璃两侧,起到一定密封作用;橡胶压条的断面形式很多,其规格主要取决于凹槽的尺寸和形状;选用橡胶压条时,其规格要与凹槽的实际尺寸相符,过松过紧都是不妥的。

③防水材料。 防水密封材料有橡胶密封条开裂,甚至脱落,会使幕墙产生漏水、透气等问题,严重时会使玻璃有脱落危险,给幕墙带来安全隐患。

建筑密封胶应具有耐水、耐溶和耐老化性,有低温弹性、低透气率等特点。 目前,国外正在向以耐候硅酮密封胶代替建筑密封胶和橡胶密封胶条方向发展。 耐候硅酮密封胶应采用中性胶,如图5.5 所示。

玻璃幕墙采用的硅酮结构密封胶,应符合国家标准《建筑用硅酮结构密封胶》(GB 16776—2005)的要求,并在规定的环境条件下施工。 硅酮结构密封胶常用的有醋酸型硅酮结构密封胶和中性硅酮结构密封胶,选用时可按基层的材质适当选择。 醋酸型硅酮结构密封胶对金属有一定的腐蚀性,对未作任何处理的金属面,应慎重使用;另外,其对中空玻璃本身的胶黏剂有影响。 所以,密封中空玻璃不宜使用。 硅酮系列结构密封胶是目前密封、防水、填缝、黏结材料中的高档材料。 其性能优良、耐久性能好,一般可耐-60 ～120 ℃的温度,抗断裂强度可达1.6 MPa。

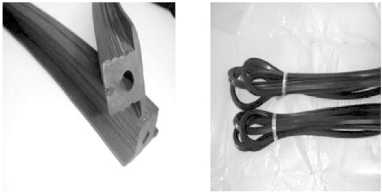

图5.4　填充材料(密封条)

图5.5　密封胶

在吊挂式全玻璃幕墙施工中,面玻璃和肋玻璃之间硅酮结构密封胶胶缝的宽度和厚度要通过强度验算;在玻璃与金属边框、夹扣之间,宜采用中性硅酮结构密封胶。 硅酮结构密封胶在玻璃装配中,常与橡胶密封条配套使用,下层用橡胶条,上部用硅酮结构密封胶密封。

(4)紧固件与连接件

紧固件主要有金属胀铆螺栓、不锈钢螺栓、铝拉铆钉、自攻螺钉和射钉等。 连接件多采用角钢、角铝、槽钢及钢极加工件等。 要求除了不锈钢材料外,其他铁件均应作镀锌防腐处理。

2)施工工具

玻璃幕墙的施工工具主要有手动真空吸盘、电动吸盘、牛皮带、电动吊篮、嵌缝枪、撬板、竹签、滚轮、热压胶带、电炉等。

3)施工条件

①应在主体结构施工完毕后方能开始玻璃幕墙施工。

②当其他装饰分项工程会对幕墙造成污染或损伤时,应将其安排在幕墙施工之前;或者对玻璃幕筋的框架料、玻璃及收口节点等采取可靠的保护措施。

③不应在风雨天气条件下进行幕墙施工,不应在低于5 ℃气温下进行玻璃安装。 不应在雨天、风沙天气、夏季正对直射阳光,以及基材表面未经彻底清洁处理等条件下进行注胶作业。

④应在主体施工时注意控制和检查固定幕墙的各层楼面的标高。
