测量钣金数据的方法与注意事项

使用978-7-111-41619-7-Chapter01-130.jpg特征将钣金展开后,可以测量展开状态下的钣金件的相关参数,如展开表面积,轮廓周长以及轮廓曲线长度等。

下面以图1.2.22所示的模型为例,说明测量钣金数据的一般操作步骤。

Task1.测量面积及周长

Step1.打开模型文件D:\ug8.15\work\ch01\ch01.02\ch01.02.05\up_level_down_bevel_con stand_unfold。

Step2.选择下拉菜单978-7-111-41619-7-Chapter01-131.jpg命令,系统弹出图1.2.23所示的“测量面”对话框。

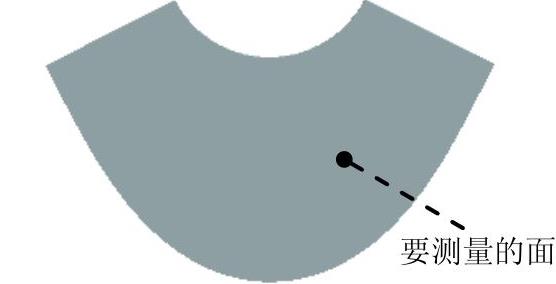

图1.2.22 展平实体

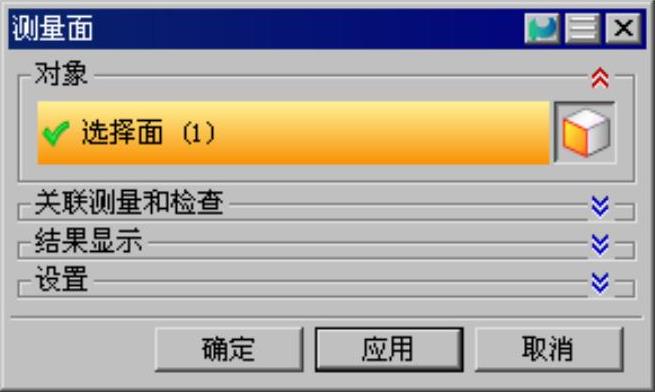

图1.2.23 “测量面”对话框

Step3.在“选择条”工具条的下拉列表中选择978-7-111-41619-7-Chapter01-134.jpg选项。

Step4.测量模型表面面积。选取图1.2.22所示的模型表面为要测量的面,系统显示这个曲面的面积结果(图1.2.24)。

Step5.测量模型表面周长。在图1.2.24所示的结果中,选择978-7-111-41619-7-Chapter01-135.jpg下拉列表中的978-7-111-41619-7-Chapter01-136.jpg选项,测量周长的结果如图1.2.25所示。

Step6.单击978-7-111-41619-7-Chapter01-137.jpg按钮,完成面积和周长的测量。

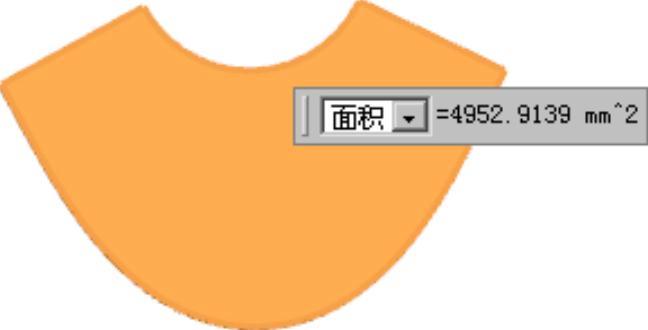

图1.2.24 测量面积

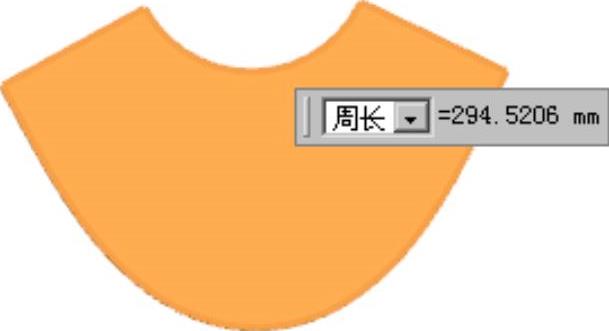

图1.2.25 测量周长

Task2.测量轮廓长度

Step1.选择下拉菜单978-7-111-41619-7-Chapter01-140.jpg命令,系统弹出图1.2.26所示的“测量长度”对话框。

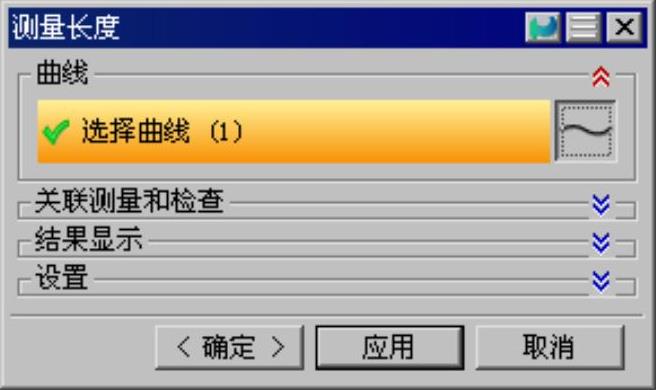

图1.2.26 “测量长度”对话框

Step2.测量曲线的长度。选取图1.2.27所示的轮廓作为测量对象,系统显示选定轮廓曲线长度的测量结果(图1.2.28)。

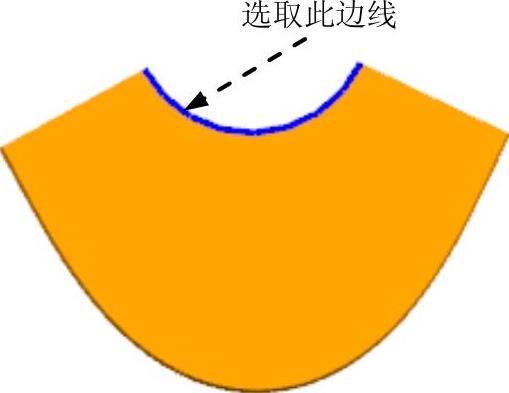

图1.2.27 选取测量对象

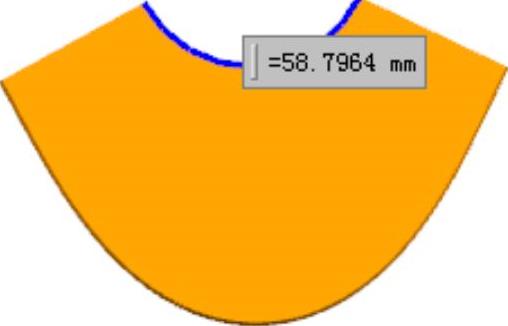

图1.2.28 测量轮廓长度
