已知工件两定位孔直径D=18H8=18^+0.027₀mm（δ=0.027mm）；两孔中心距L=400±0.05mm（δ_g=0.10mm）；夹具两定销中心距L_F=400±0.015mm（δ_j=0.03mm）。

1.两销为圆柱销和菱形销

（1）按极限法计算

1）圆柱销公称直径d₁=D_min=18mm。

工件两定位孔中心距公差δ_g=0.10mm，取d₁的极限偏差为f7，圆柱销直径为d₁=18f7=18^-0.016_-0.034mm（δ₁=0.018mm，δ_1，s=0.016mm，δ_1，x=0.034mm）。

2）按标准（表2-15）取菱形销圆柱部分的宽度b=4mm。

由式（2-8）可得

由式（2-7）可得

由式（2-6）可得d₂=D_min-S_2min=18mm-0.036mm=17.964mm

取菱形销圆柱部分直径d₂的极限偏差为h6，即其直径为17.964⁰_-0.011mm（δ₂=0.011mm）。

3）由式（2-9）得工件相对圆柱销中心任意方向的定位误差为

ΔL=δ+δ₁+δ₁，s=0.027mm+0.018mm+0.016mm=0.061mm

由式（2-10）得工件对两销中心连线的角度定位误差为

（2）按概率法计算

1）圆柱销的直径尺寸d₁=18^-_-00..003164mm。

2）菱形销圆柱部分宽度尺寸b=4mm。(www.daowen.com)

由式（2-14）得

由式（2-7）得

由式（2-6）计算菱形销圆柱部分直径为

d₂=D_min-S_2min=18mm-0.030mm=17.970mm（偏差为h6）

3）工件相对于圆柱销中心的位移ΔL与极限法相同，工件的角度定位误差为

其中 S_1max=δ+δ₁+δ_1s=0.027mm+0.018mm+0.016mm=0.061mm

S_2max=δ+δ₂+S_2min=0.027mm+0.011mm+0.036mm=0.074mm

所以

2.两销各种定位形式的计算

对于上面的示例按两销各种定位形式进行了计算，其结果见表2-20。

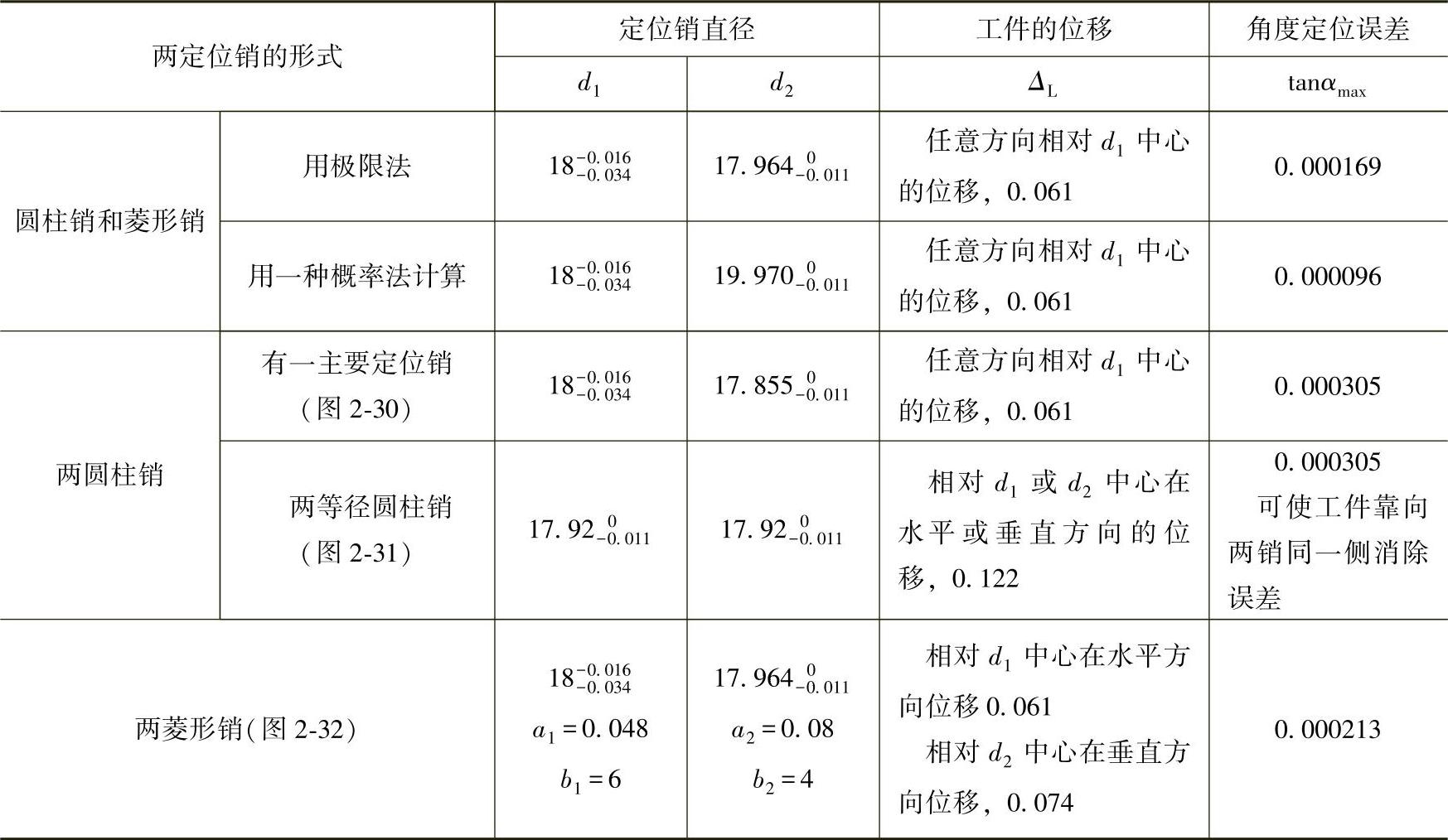

表2-20 一面两销（各种形式）定位计算结果（列出主要数据） （单位：mm）

注：1.工件两定位孔直径为18H8，其中心距400±0.05mm，夹具两销中心距400±0.015mm。

2.未注明的均采用极限法计算。
