一面两圆柱销定位的计算与误差分析

1.工件以一孔为主要定位

1)确定主要定位销的公称直径d1(图2-30)。

d1=d1max=Dmin=D (2-18)

d1的极限偏差见2.3.2节(取g5、g6或f7)。

2)计算另一定位销公称直径d2

d2=d2max=Dmin-(δg+δj)-S2min (2-19)

S2min取为0.01~0.02mm。

d2的极限偏差见2.3.2节(取h5或h6)。

3)定位误差分析。工件对主要定位销中心任意方向的位移(位置误差)按式(2-9)确定;工件相对两定位销中心连线的角度定位误差按式(2-10)确定。

用上述两圆销定位,其角度定位误差比采用一圆销和一菱形销大。

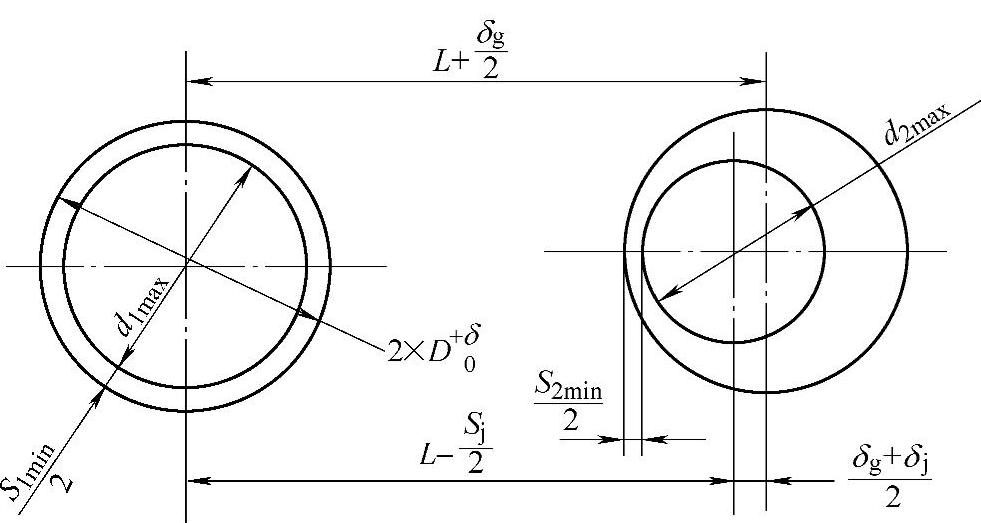

图2-30 一面两圆销定位计算图

2.工件以两等径圆销定位

由试验测量定位误差的大小和方向可知,当以一面两圆柱销定位加工箱体件时,工件定位孔与定位销接触线的位置具有一定的稳定性[48]

表2-19表示,箱体以一面两销孔定位,加工时用千分表1、2和3测量工件的位置变化和方向,各千分表测点通过两圆柱定位销的中心(图2-31b),表中的数据是加工25个工件偏差的平均值。千分表1和2的示值表示垂直于两圆柱销连线方向上的尺寸分散性,千分表3表示平行于两销中心连线方向上的尺寸分散性。(www.daowen.com)

由表2-19可知,当工件用一面两圆柱销定位时,使两定位销与定位孔有同样的间隙,在平行于两定位销连线方向的加工精度高。按下式确定两圆柱销的公称直径(图2-31a)

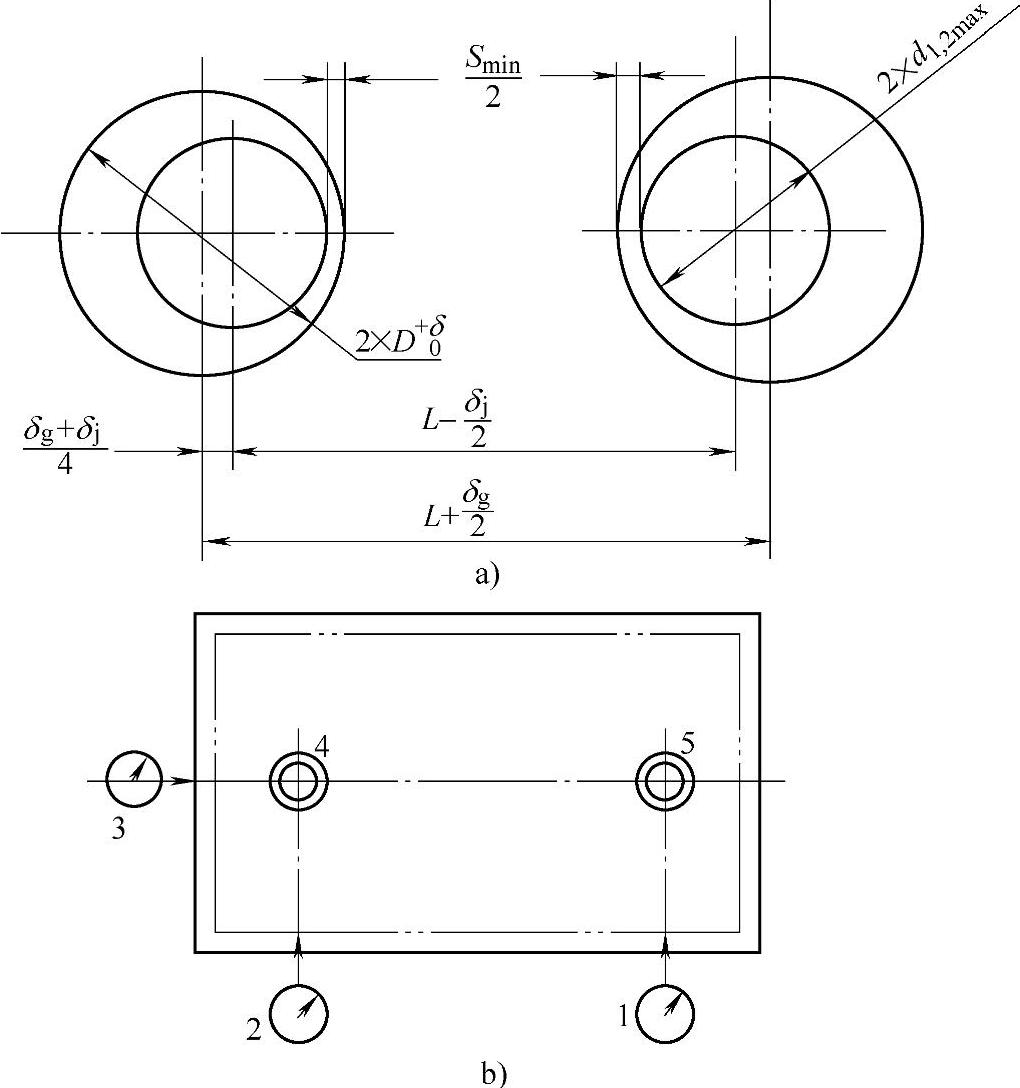

图2-31 一面两等径圆销定位计算(a)和试验(b)


Smin=0.01~0.02mm

d1,2的极限偏差可取h6或h7。

为消除间隙对加工精度的影响,铣削时进给方向应垂直于加工尺寸方向;钻削、镗削时加工尺寸应平行两销中心连线。

这时工件相对两定位销中心在水平或垂直方向的位移(位置误差)为Smax=Dmax-d1,2min,而Dmax=D+δd1,2min=d1,2-δ1,2δ1,2为圆销制造公差)

工件的角度定位误差

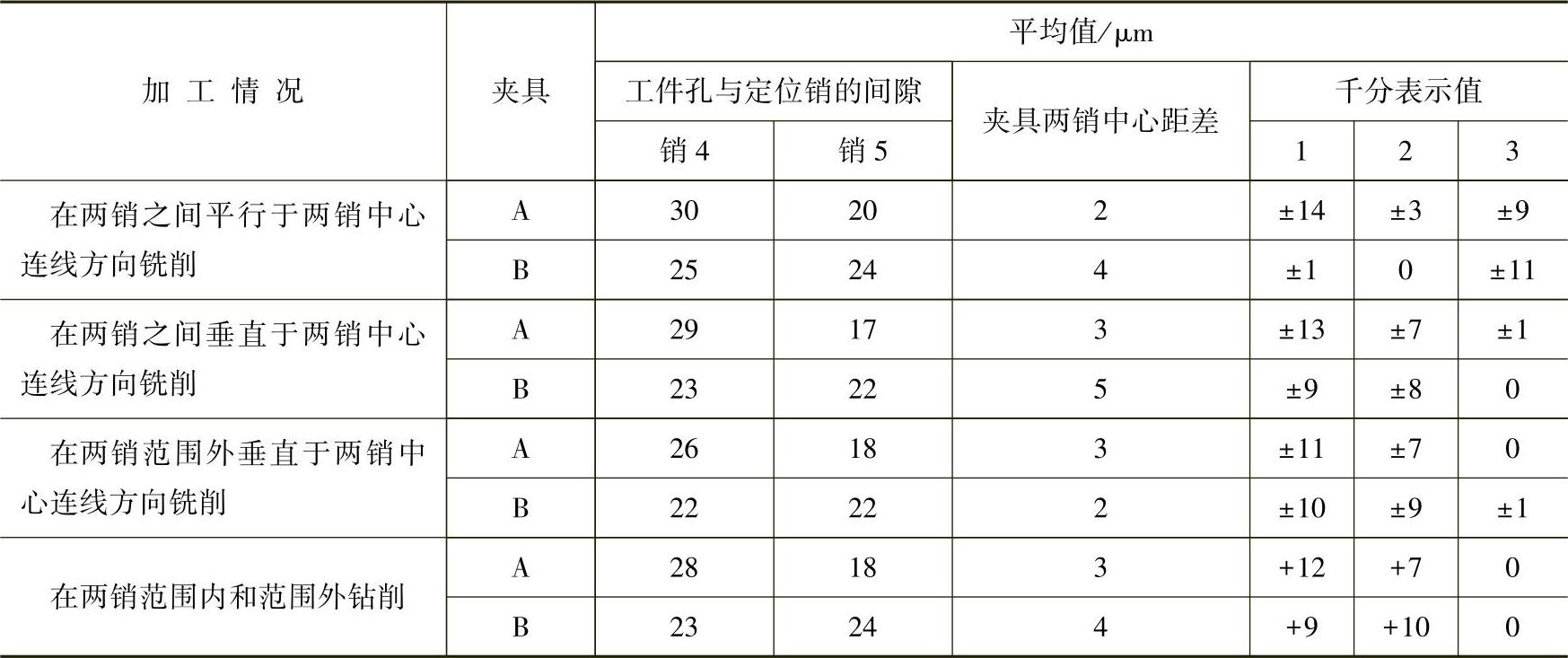

2-19 一面两圆销定位加工时工件位置的变化


注:销4和销5的总间隙大致相同。
