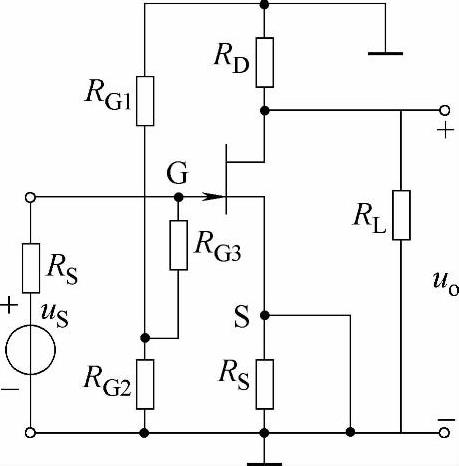

进行动态分析时，需要考虑信号源的内阻R_S和负载电阻R_L的影响，由于直流电源E_D和所有电容器都可以当作短路处理，于是可以得到化简后的放大电路，如图2-16所示。

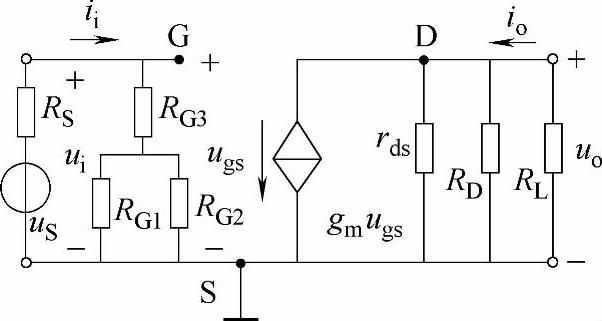

由于交流信号的变化范围很小，I_G依然约等于0，即栅极和源极作为短路处理。于是，可将放大电路中的场效应晶体管用其小信号等效模型来代替，将电路进行线性处理和进一步简化，于是可以得到如图2-17所示的微变等效电路。

图2-16 交流通路

图2-17 微变等效电路

（1）输入电阻R_i 从图2-17左端（即放大电路输入端）看进去，此时应忽略信号源内阻R_S，输入电阻R_i由R_G1、R_G2和R_G3组成，由三者的连接关系可知：

R_i=R_G1//R_G2+R_G3 （2-32）

（2）输出电阻 从图2-17右端（即放大电路输出端）看进去，此时应忽略负载电阻R_L，由于恒流源电阻无穷大，相当于断路，则(www.daowen.com)

R_o=r_ds//R_D （2-33）

另外，由于漏极电阻r_ds很大，也常常将其忽略，即R_o≈R_D。

（3）电压放大倍数 因u_i=u_gs，u_o=g_mu_gs（r_ds//R_D//R_L），则

A_u=u_o/u_i=g_mu_gs（r_ds//R_D//R_L）/u_gs=g_m（r_ds//R_D//R_L） （2-34）

同理，由于漏极电阻r_ds很大，常常将其忽略，即A_o≈g_m（R_D//R_L）。

（4）电流放大倍数 因i_i=u_i/（R_G1//R_G2+R_G3），i_o=-u_o/R_L，则

A_i=i_o/i_i=-A_u（R_G1//R_G2+R_G3）/R_L （2-35）

由式（2-35）可知，|A_i|>1。
