当放大电路中无输入信号时，电路中的电压、电流（直流）都不变，称为静态。当有输入信号时，电路中的电压和电流随输入信号相应变化，称为动态。

静态工作时，没有交流信号电压输入，由于E_c和基极偏置电阻R_b的作用，电路中的电压、电流有直流成分存在。它们是：基极电流I_bQ、基极电压U_beQ、集电极电流I_cQ和集电极电压U_ceQ。其波形如图2-3所示。

动态工作情况下的各极电压、电流是在直流电量的基础上产生脉动变化。它们的形式都是一个直流电量和一个交流电量的合成，即交流量叠加在直流量上。

当输入交流小信号u_i时，经过耦合电容C₁送到晶体管的基极和发射极之间，与基极电压U_beQ叠加，如图2-3a所示。而且要求U_beQ的数值大于u_i的峰值，从而得证叠加后的总电压为正值，并大于发射结死区电压，使晶体管发射结正偏导通，即U_be=U_beQ+u_i。

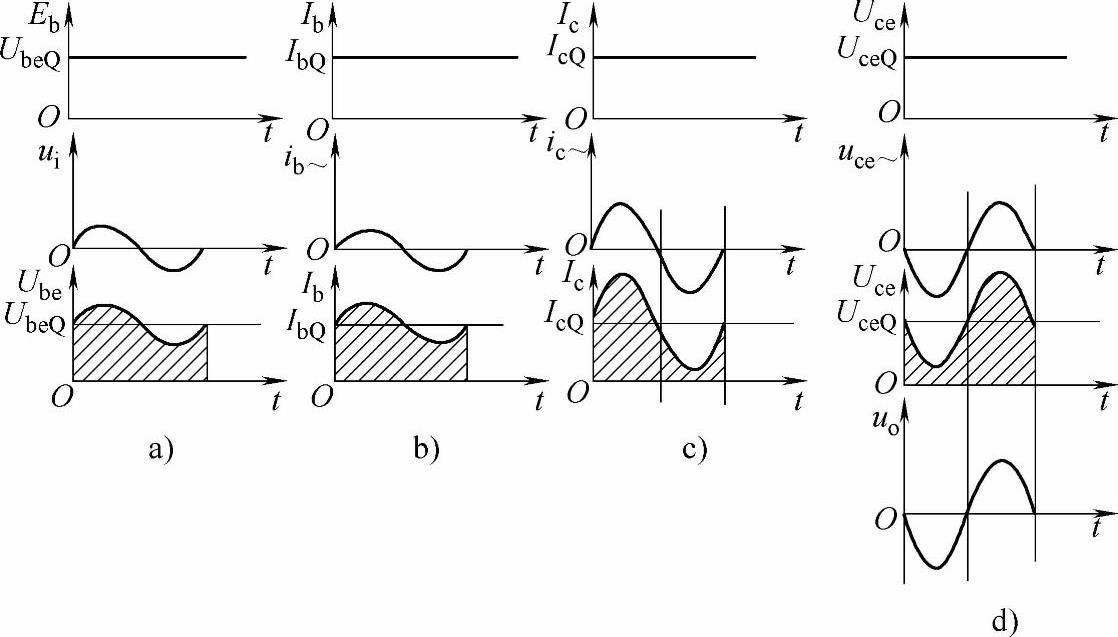

图2-3 各部分电流、电压波形

此时，u_i电压的变化，引起基极电流在直流I_bQ的基础上发生变化，即

I_b=I_bQ+i_b （2-1）

同时也将引起i_c相应的变化，即

I_c=β（I_bQ+i_b）=βI_bQ+βi_b=I_cQ+i_c （2-2）

集电极电阻R_c上的电压为(www.daowen.com)

U_Rc=I_cR_c=（I_cQ+i_c）R_c=I_cQR_c+i_cR_c

因为在输出电路中

U_ce=E_c-U_Rc=E_c-I_cR_c=E_c-（I_cQ+i_c）R_c=E_c-I_cQR_c-i_cR_c

又 E_c-I_cR_c=U_ce，E_c-I_cQR_c=U_ceQ

所以 U_ce=U_ceQ-i_cR_c （2-3）

可见，管压降U_ce也由直流分量U_ceQ和交流分量-i_cR_c组成。由于C₂的隔直和耦合作用，输出电压只有交流成分，所以负载两端的电压即输出电压为

u_o=U_ce-U_ceQ=U_ceQ-i_cR_c-U_ceQ=-i_cR_c （2-4）

式中负号表示u_o（u_ce）的相位与i_c相反。

由式（2-4）可看出，只要R_c取值适当，就可使输出信号电压u_o比输入信号电压u_i大很多倍，从而实现电压放大。
