如图2-1所示为典型的单管共射放大电路。

图2-1中，各元器件的作用如下：

1）晶体管V：具有电流放大的能力，是放大电路中的核心器件。

2）基极电源E_b：为了保证晶体管工作在放大状态，必须使发射结处于正向偏置。

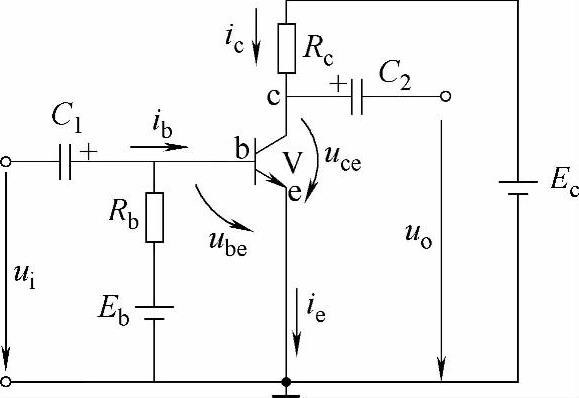

图2-1 典型的单管共射放大电路

3）基极偏流电阻R_b：在E_b确定的情况下，R_b的改变将直接对直流偏置电流I_b产生影响，因此通过R_b把晶体管基极直流偏置电流I_b限制在所需要的值，以使放大电路获得合适的静态工作点，从而避免信号失真。

4）集电极电源E_c：晶体管工作在放大状态，除发射结处于正向偏置外，必须同时使集电结处于反向偏置。

5）集电极电阻R_c：它的作用是把电流转换成电压，从而把晶体管的电流放大特性转换成电压放大的形式表现出来。作为负载不一定是电阻，可以是耳机、扬声器或其他执行机构，也可以是后级放大器的输入电阻。

6）耦合电容C₁、C₂：这两个电容一方面是隔断晶体管输入端与信号源之间、管子输出端与负载之间的直流通路——隔直；另一方面是确保交流信号顺利通过放大电路，沟通信号源与放大器和负载之间的交流通路——耦合。通常要求耦合电容的容量足够大，对交流信号可视为短路。C₁、C₂一般采用几微法到几十微法的电解电容器。(www.daowen.com)

双电源电路在使用上很不方便，因此我们对图2-1所示电路适当改变R_b的大小，接成图2-2所示电路，把两个电源简化成一个电源。

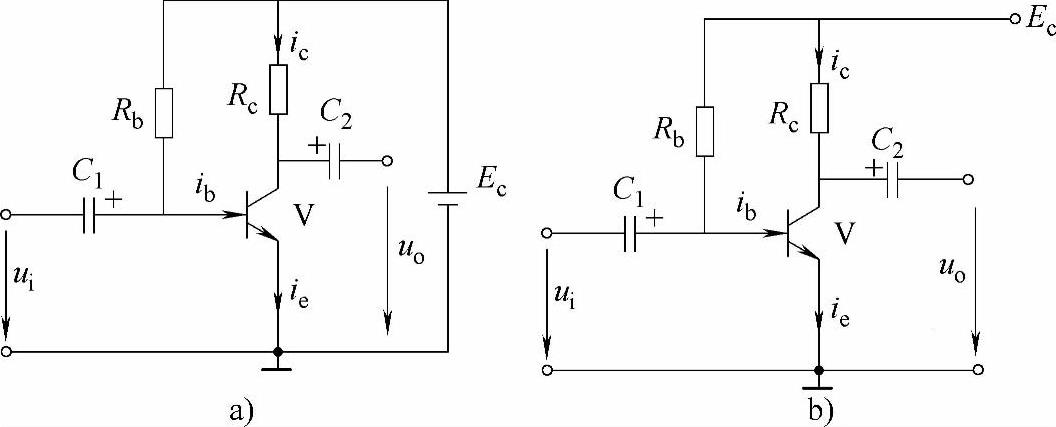

图2-2 单电源供电单管共射放大电路

a）基本放大电路 b）习惯画法

由此可见，构成任何一个放大电路，必须满足以下条件：

1）为使晶体管处于放大工作状态，必须提供正确的偏置电压，即发射结加正偏，集电结加反偏。

2）放大电路与信号源及负载间应正确连接，以保证信号能在放大电路中畅通地传输。

3）各元器件参数的选择应能保证电路有合适的静态工作点。
