油箱左视图主要运用了“直线”命令、“偏移”命令和“修剪”命令。

【操作实训】创建油箱左视图

1）调用L“直线”命令，绘制一条长度为765的垂直直线。

2）将“粗实线”图层置为当前，调用L“直线”命令，输入FROM“捕捉自”命令，捕捉垂直直线中点，依次输入（@-718，-371）和（@1436，0），绘制直线，如图10-113所示。

3）调用L“直线”命令，捕捉水平直线右端点，输入（@0，752），绘制直线，如图10-114所示。

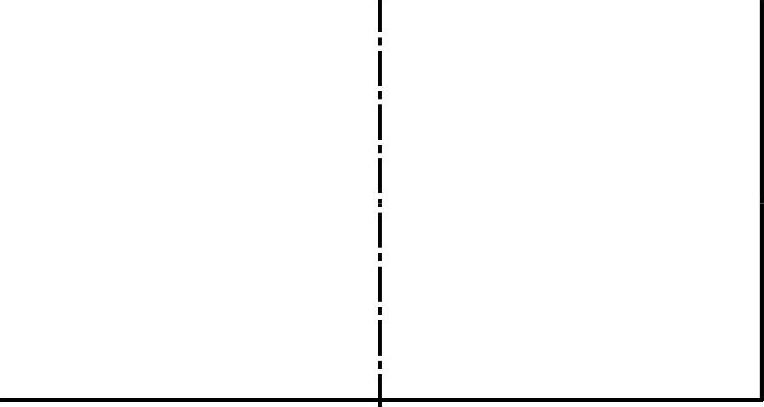

图10-113 绘制直线

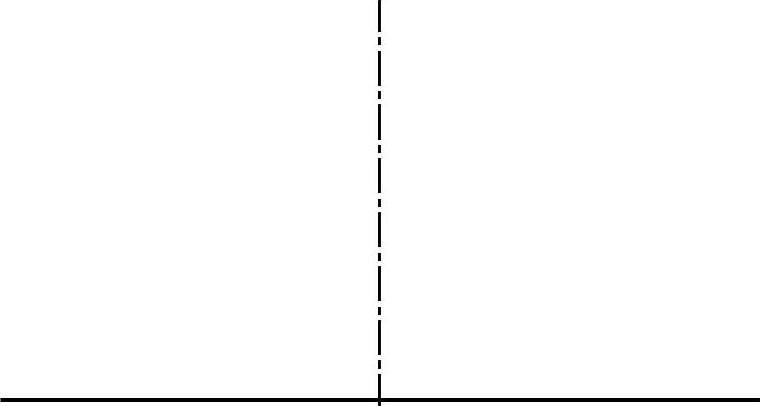

图10-114 绘制直线

4）调用O“偏移”命令，将最下方的水平直线向上依次偏移20、26、6、160、498、10、12、20，如图10-115所示。

5）调用O“偏移”命令，将垂直直线向左依次偏移48、6、81、79、676、22、389、65、16、6、48，如图10-116所示。(www.daowen.com)

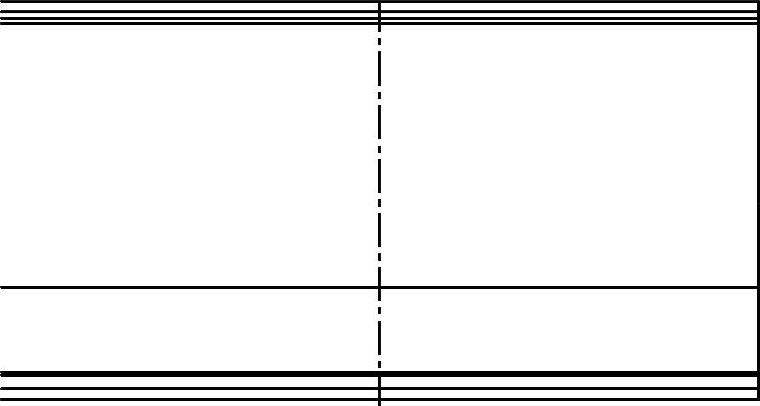

图10-115 偏移直线

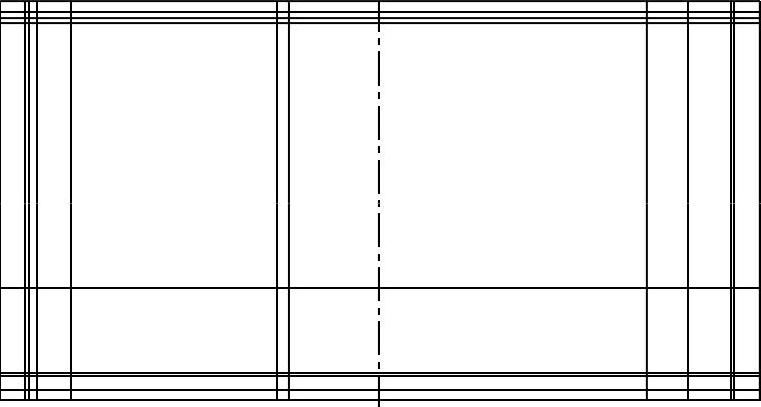

图10-116 偏移直线

6）调用TR“修剪”命令，修剪多余的图形；调用E“删除”命令，删除多余的图形，效果如图10-117所示。

7）将“中心线”图层置为当前，调用L“直线”命令，在相应的位置，绘制中心线，效果如图10-118所示。

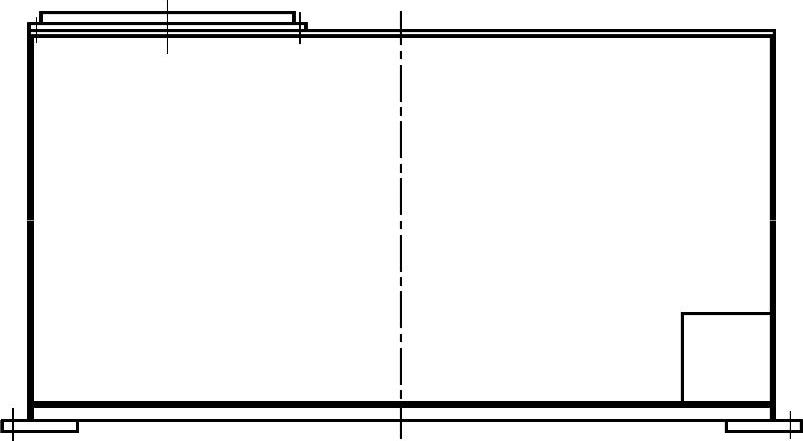

图10-117 修剪与删除图形

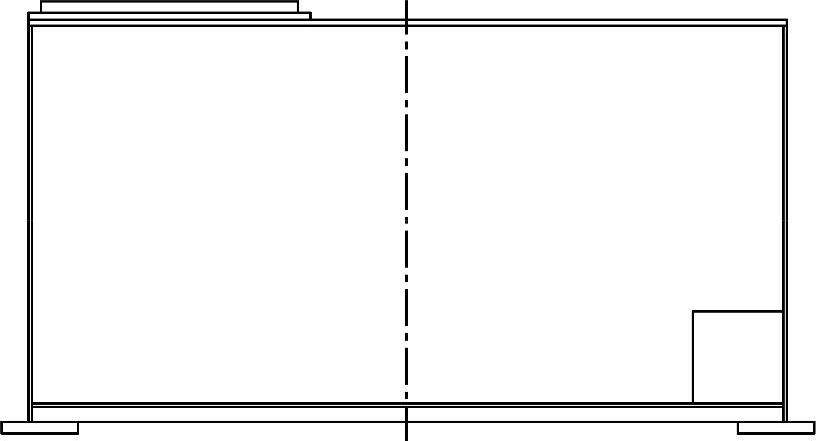

图10-118 绘制中心线
