设计油箱前视图的创建

油箱前视图主要运用了“直线”命令、“矩形”命令、“圆角”命令和“倒角”命令等。

【操作实训】创建油箱前视图

1)将“中心线”图层置为当前,调用L“直线”命令,绘制一条长度为760的垂直直线。

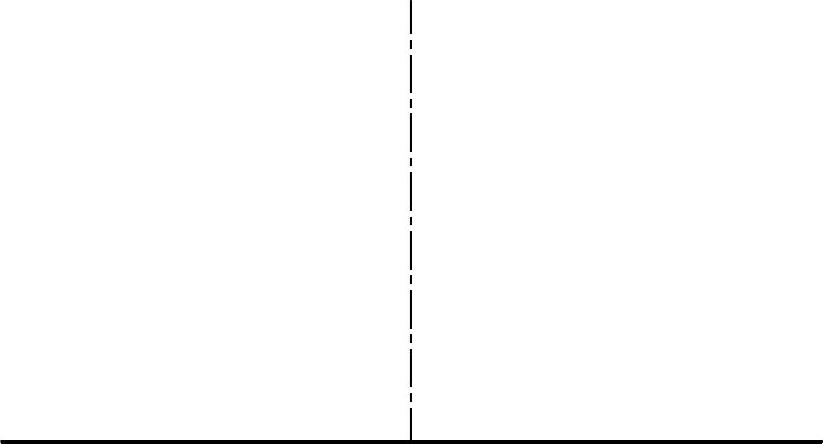

2)将“粗实线”图层置为当前,调用L“直线”命令,输入FROM“捕捉自”命令,捕捉垂直直线中点,依次输入(@-710,-381)和(@1420,0),绘制直线,如图10-90所示。

3)调用L“直线”命令,捕捉水平直线右端点,输入(@0,748),绘制直线,如图10-91所示。


图10-90 绘制直线


图10-91 绘制直线

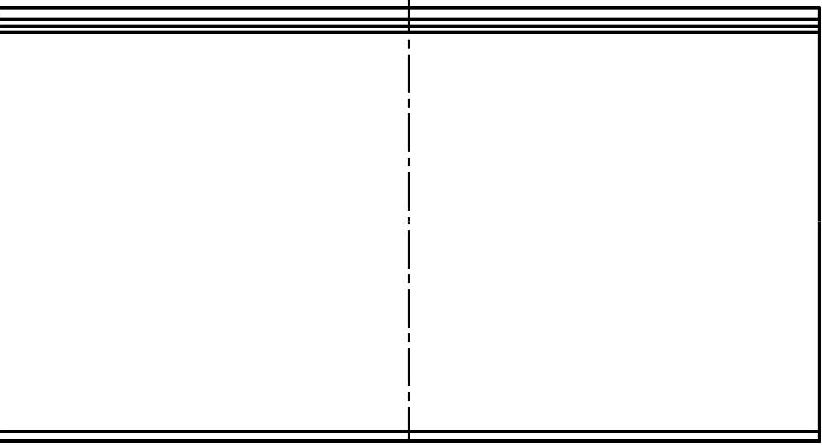

4)调用O“偏移”命令,将最下方的水平直线向上依次偏移16、690、10、12、20,效果如图10-92所示。

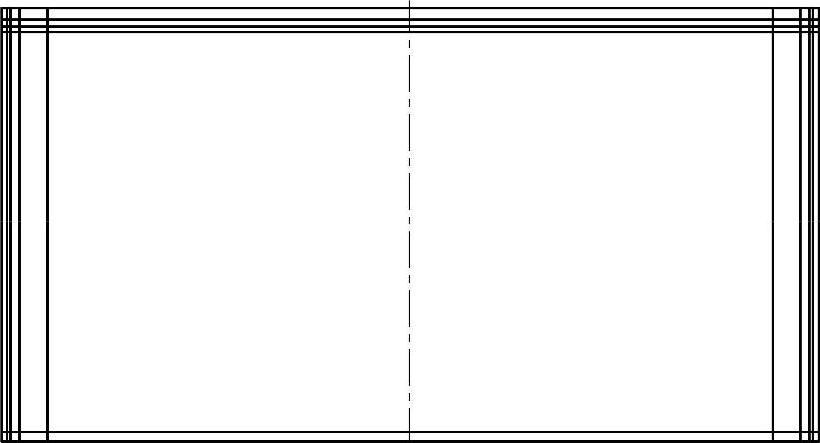

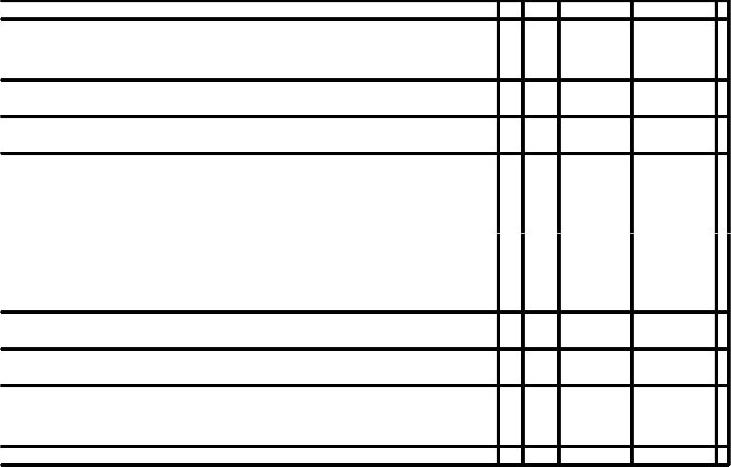

5)调用O“偏移”命令,将最右侧的垂直直线向左依次偏移10、6、16、48、1260、48、16、6、10,如图10-93所示。


图10-92 偏移直线


图10-93 偏移直线

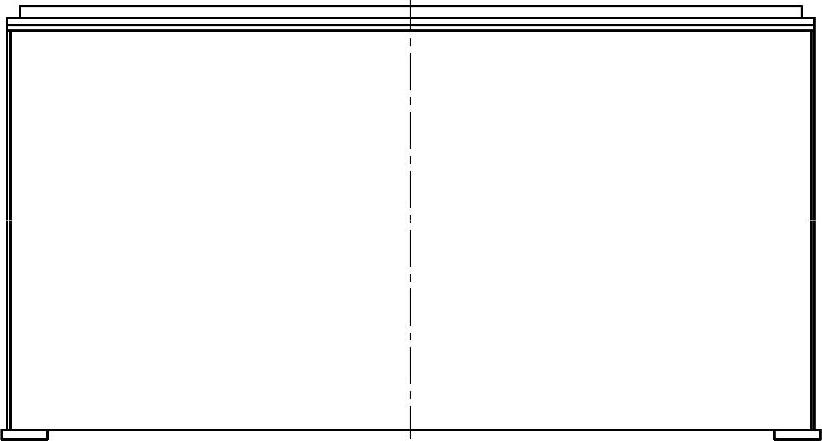

6)调用TR“修剪”命令,修剪多余的图形;调用E“删除”命令,删除多余的图形,效果如图10-94所示。

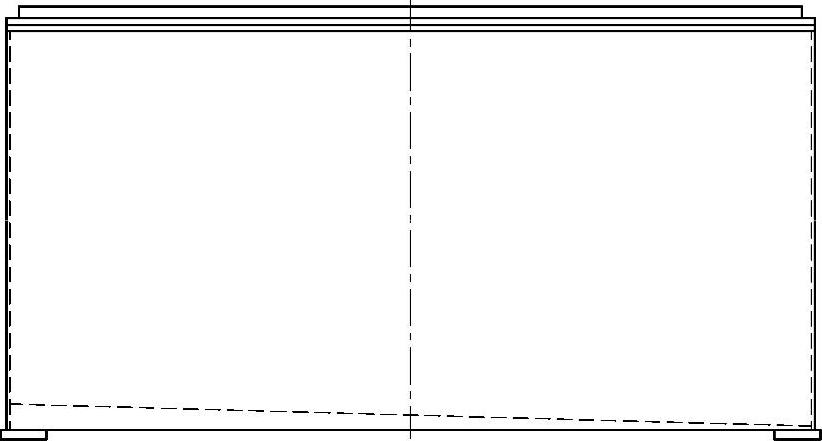

7)将“虚线”图层置为当前,调用L“直线”命令,输入FROM“捕捉自”命令,捕捉图形的右下方端点,依次输入(@-16,23)和(@-1388,28),绘制直线,并将合适的直线修改至“虚线”图层,如图10-95所示。


图10-94 修剪并删除图形


图10-95 绘制并修改直线

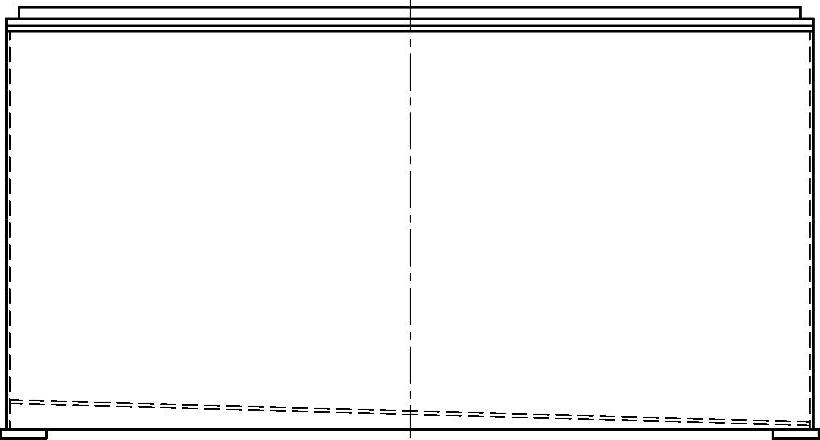

8)调用O“偏移”命令,将新绘制的倾斜直线向上偏移6,如图10-96所示。

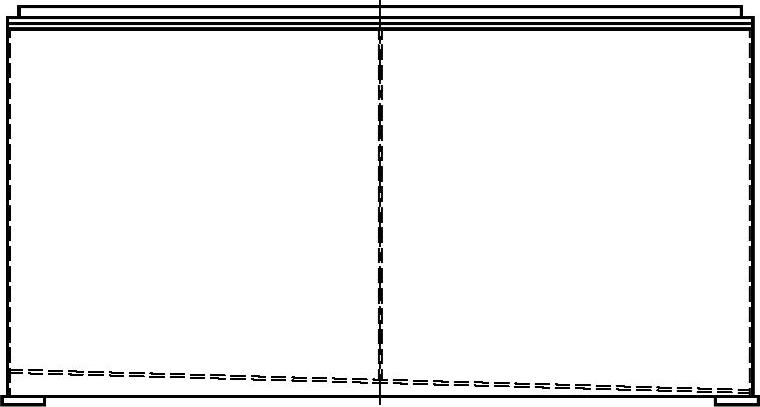

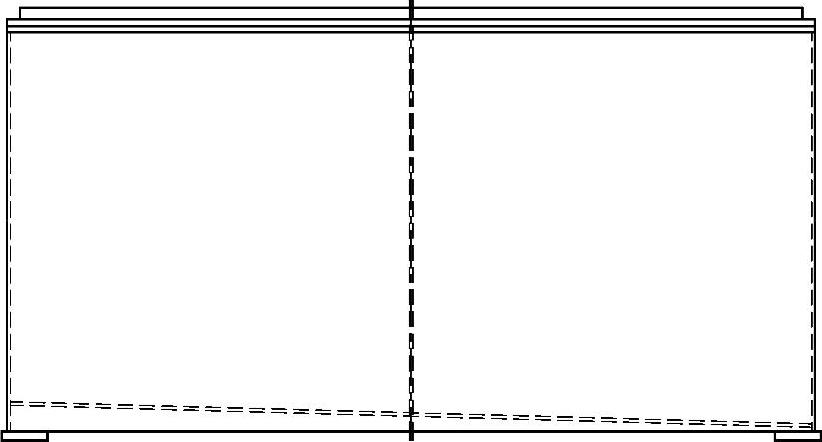

9)调用O“偏移”命令,依次输入L和C,将中间的垂直中心线向左偏移3,向右偏移3,效果如图10-97所示。


图10-96 偏移图形


图10-97 偏移图形

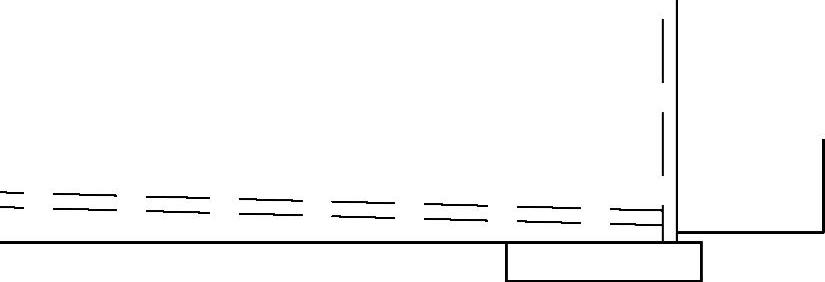

10)调用TR“修剪”命令,修剪多余的直线,如图10-98所示。

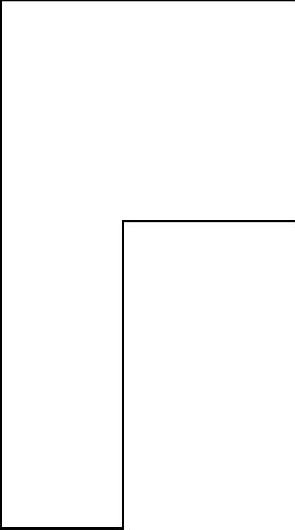

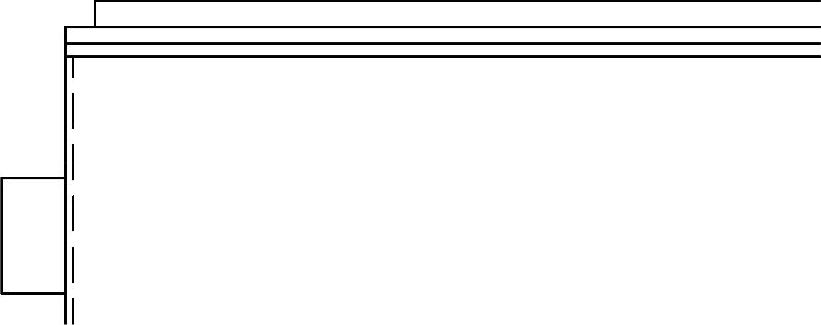

11)将“粗实线”图层置为当前,调用REC“矩形”命令,输入FROM“捕捉自”命令,捕捉图形的左上方端点,依次输入(@-22,-132)和(@-48,-86),绘制矩形,如图10-99所示。


图10-98 修剪图形


图10-99 绘制矩形

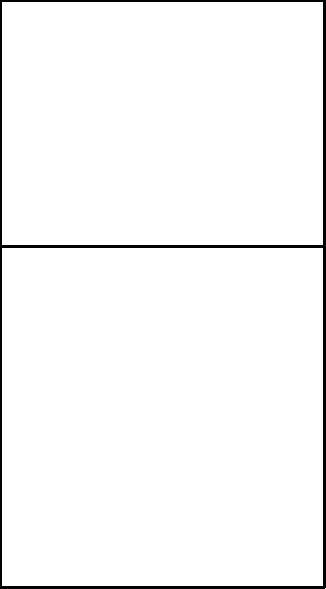

12)调用X“分解”命令,分解新绘制的矩形;调用O“偏移”命令,将矩形最上方水平直线向下偏移36,如图10-100所示。

13)调用O“偏移”命令,将矩形左侧的垂直直线向右偏移20,如图10-101所示。


图10-100 偏移图形(www.daowen.com)


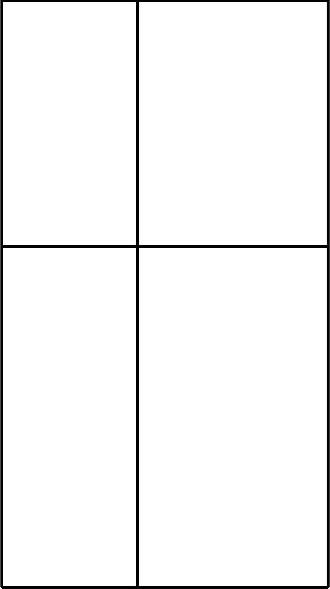

图10-101 偏移图形

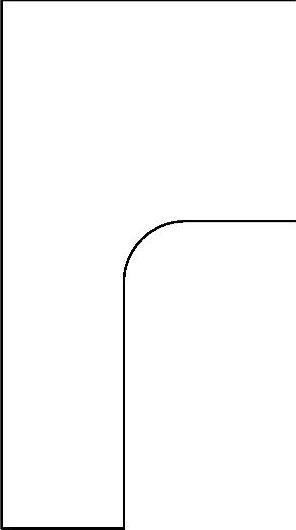

14)调用TR“修剪”命令,修剪多余图形;调用E“删除”命令,删除多余图形,如图10-102所示。

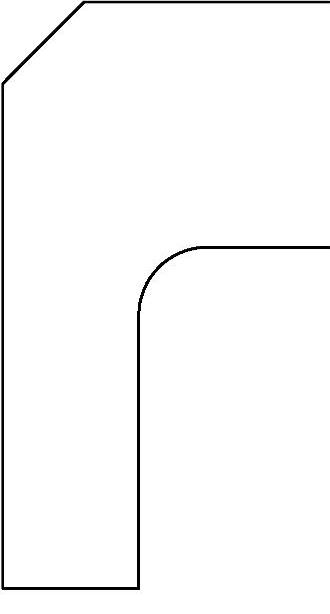

15)调用F“圆角”命令,修剪圆角半径为10,拾取合适的直线,进行圆角操作,如图10-103所示。


图10-102 修剪并删除图形


图10-103 圆角图形

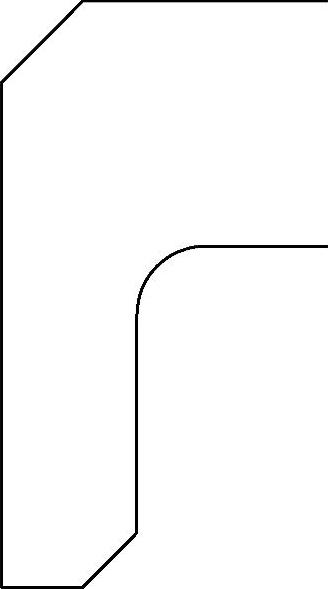

16)调用CHA“倒角”命令,修改倒角距离均为12,拾取合适的直线,进行倒角操作,如图10-104所示。

17)调用CHA“倒角”命令,修改倒角距离均为8,拾取合适的直线,进行倒角操作,如图10-105所示。


图10-104 倒角图形


图10-105 倒角图形

18)调用MI“镜像”命令,拾取合适的图形,沿着垂直中心线进行镜像操作,如图10-106所示。

19)调用L“直线”命令,输入FROM“捕捉自”命令,拾取右下方合适的端点,依次输入(@-10,4)、(@60,0)和(@0,38),绘制直线,如图10-107所示。


图10-106 镜像图形


图10-107 绘制直线

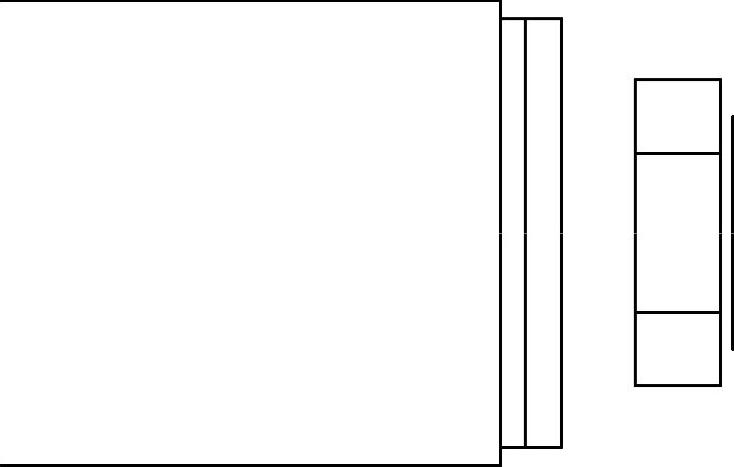

20)调用O“偏移”命令,将新绘制的水平直线向上偏移1.5、5、3、3、13、3、3、5、1.5,如图10-108所示。

21)调用O“偏移”命令,将新绘制的垂直直线向左偏移1、7、6、3、2,如图10-109所示。


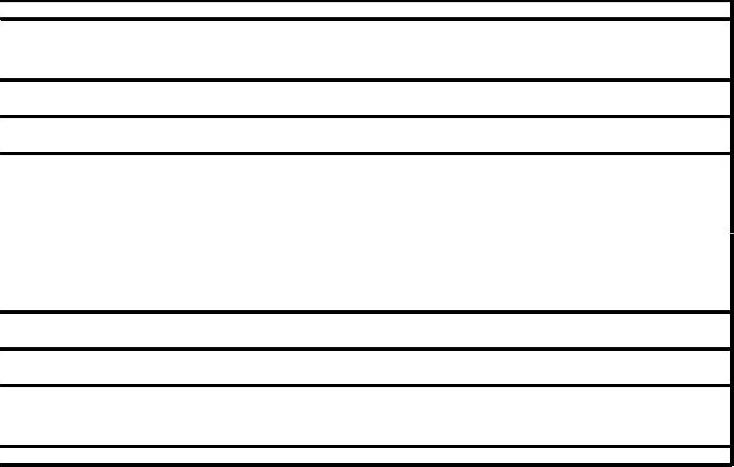

图10-108 偏移图形


图10-109 偏移图形

22)调用TR“修剪”命令,修剪多余的图形;调用E“删除”命令,删除多余的图形,如图10-110所示。

23)调用L“直线”命令,依次捕捉合适的端点,连接直线,如图10-111所示。


图10-110 修剪并删除图形


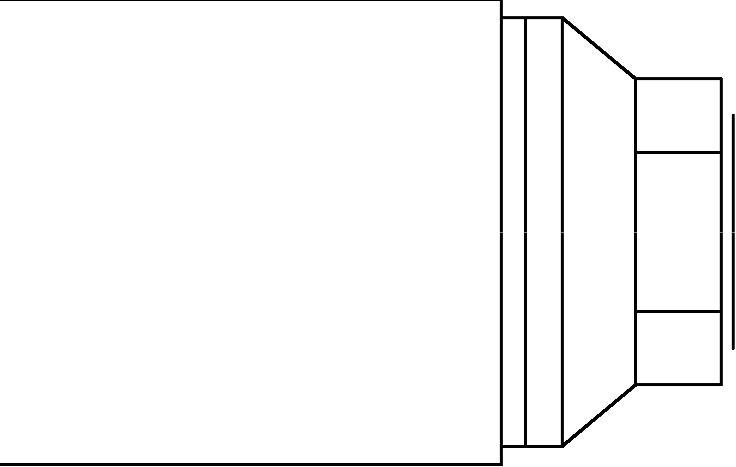

图10-111 连接直线

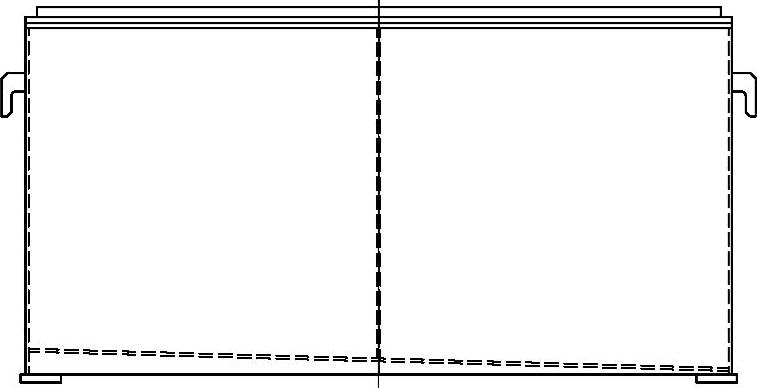

24)将“中心线”图层置为当前,调用L“直线”命令,在相应的位置,绘制中心线,效果如图10-112所示。


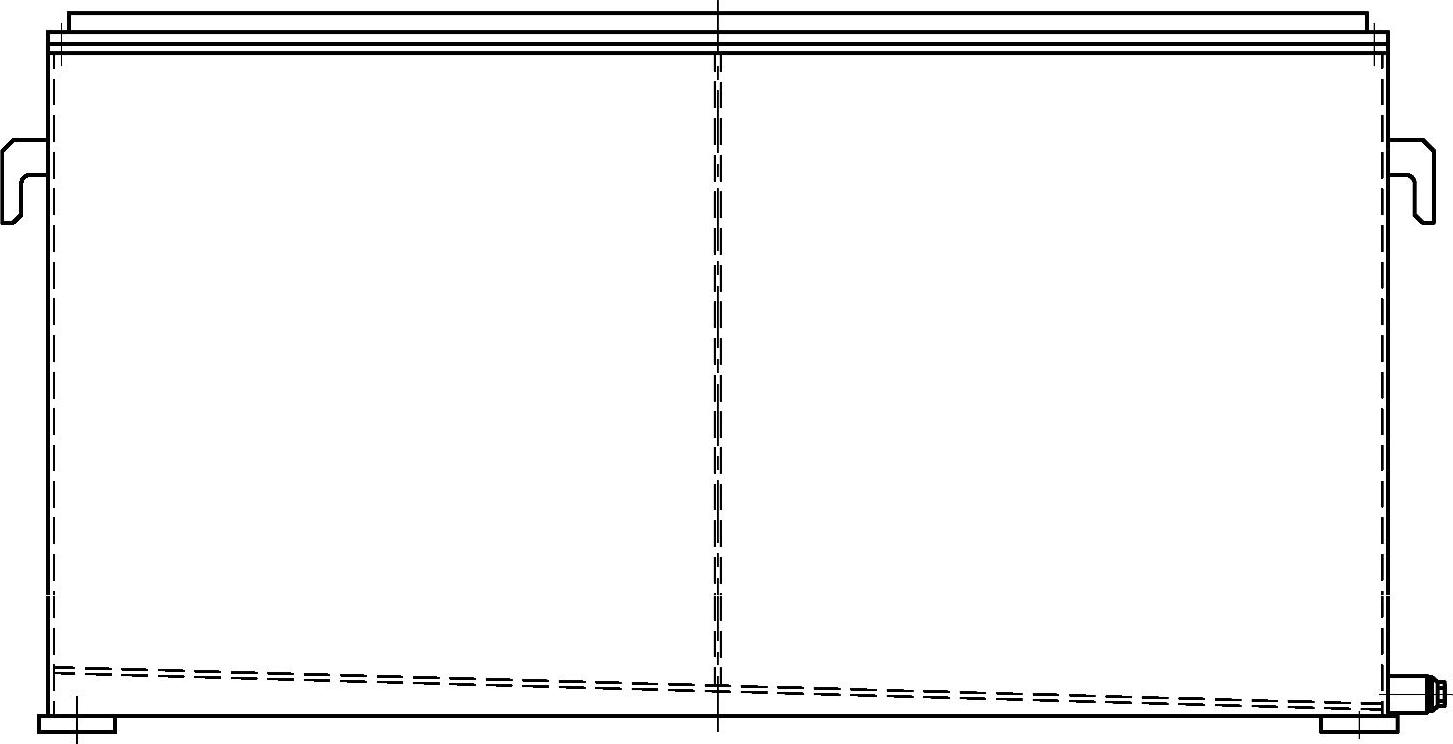

图10-112 绘制中心线
