金属板建立完成后,需要在其上建立介质板,介质板的长度和宽度与金属板的相同,介质板在x和y方向的长度也为P x和P y,高度为h。在CST中点击最上方菜单中的【Modeling】选项卡,并点击方块【Brick】,按下【ESC】键后得到的设置介质板的对话框如图6-9所示,输入对应的变量长度。注意由于金属板的厚度是从0到t的,而介质板的厚度为h,所以在设置介质板高度时,Zmin是从t开始的。
图6-9 创建介质板的尺寸
为设置介质板的材料,在【Material】选项中选择【New Material】。得到的【New Material Parameters】对话框如图6-10所示。如图6-10(a)所示,首先在【General】菜单栏中,选择【Type】为【Normal】,设置材料的相对介电常数【Epsilon】为4.4。为设置材料的损耗角正切值,点击【Conductivity】菜单栏,得到图6-10(b),在【Tangent delta el.】中输入0.03,这代表介质的介电损耗角正切值为tanδ=0.03。点击【OK】完成介质材料的相对介电常数和损耗角正切值的设置。创建好的介质板和金属板结构如图6-11所示。(www.daowen.com)

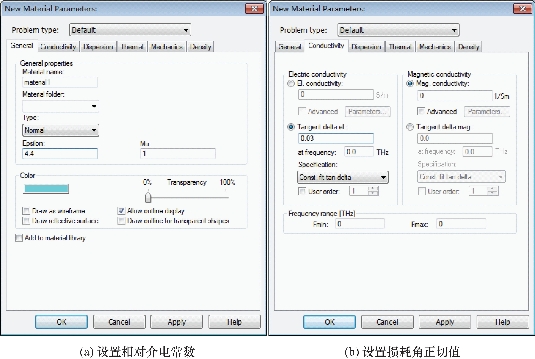

图6-10 设置介质板的材料
图6-11 创建好的介质板与金属板结构
