凸轮剖视图运用了“直线”命令、“矩形”命令、“分解”命令、“偏移”命令和“延伸”命令等。

【操作实训】创建凸轮剖视图

1）将“中心线”图层置为当前，调用L“直线”命令，绘制一条长度为32的水平直线。

2）将“粗实线”图层置为当前，调用REC“矩形”命令，输入FROM“捕捉自”命令，捕捉新绘制矩形的左端点，输入（@4.5，13）和（@23，-26），绘制矩形，如图8-108所示。

3）调用X“分解”命令，分解新绘制的矩形；调用O“偏移”命令，将矩形最上方的水平直线，向上偏移11，向下偏移3、3、16、6，如图8-109所示。

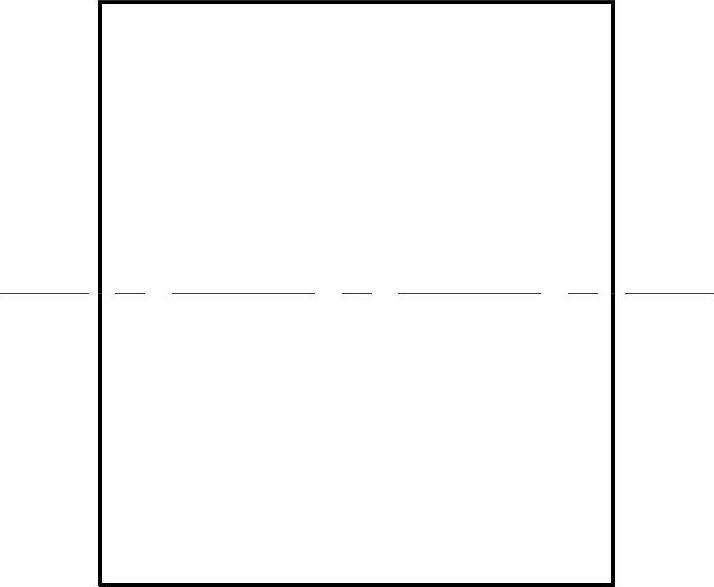

图8-108 绘制矩形

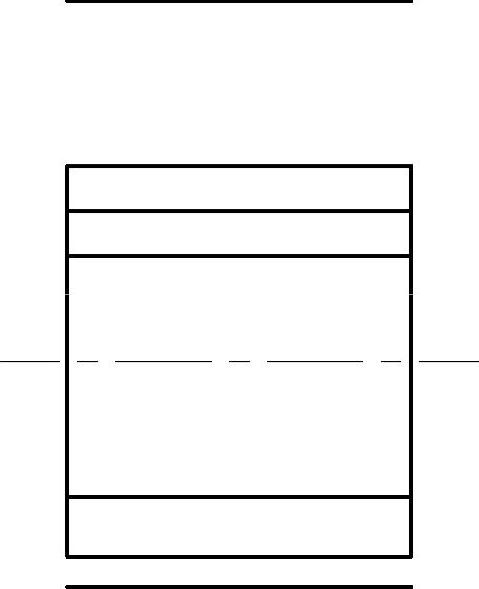

图8-109 偏移直线

4）调用O“偏移”命令，将矩形左侧的垂直直线向右偏移5和10，如图8-110所示。

5）调用EX“延伸”命令，将偏移后的垂直直线进行延伸操作，如图8-111所示。(www.daowen.com)

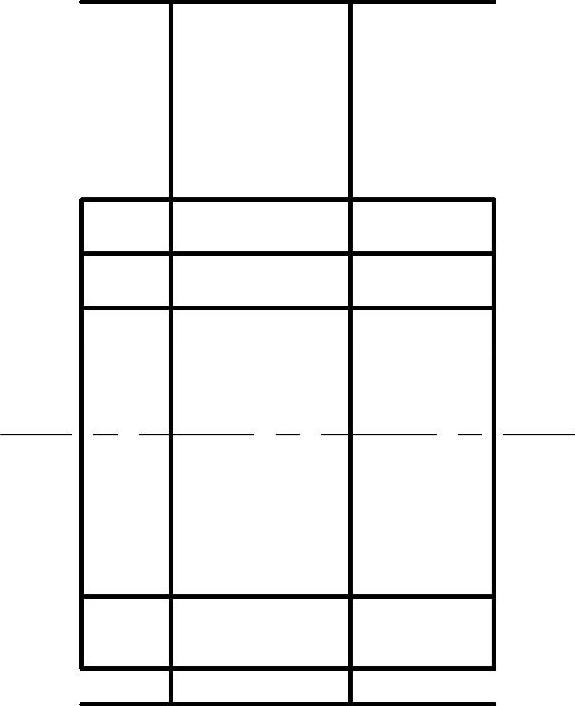

图8-110 偏移直线

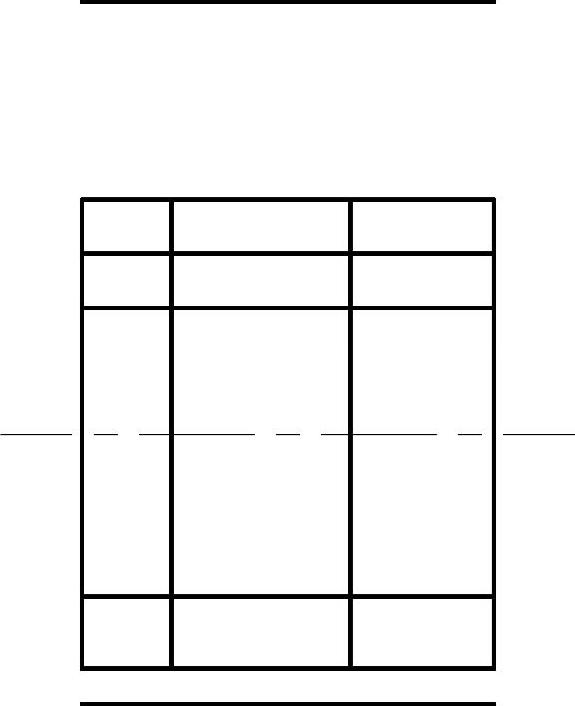

图8-111 延伸图形

6）调用TR“修剪”命令，修剪多余图形，如图8-112所示。

7）将“剖面线”图层置为当前，调用H“图案填充”命令，选择“ANSI31”图案，拾取合适的区域，填充图形，如图8-113所示。

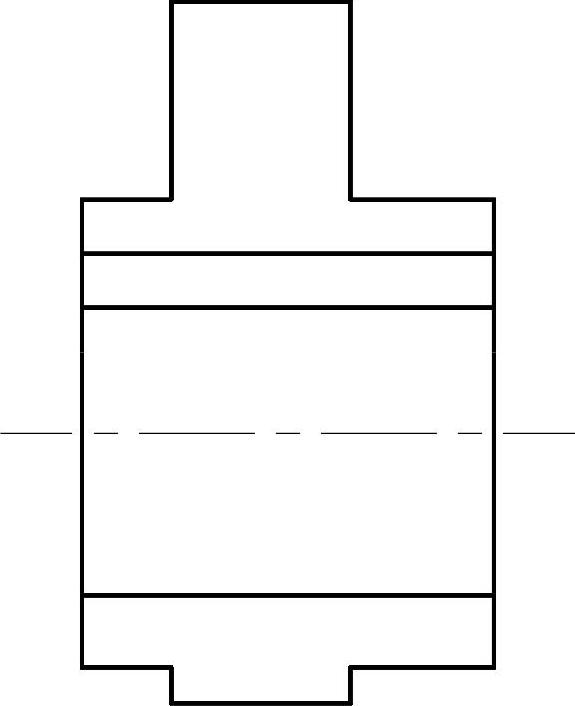

图8-112 修剪图形

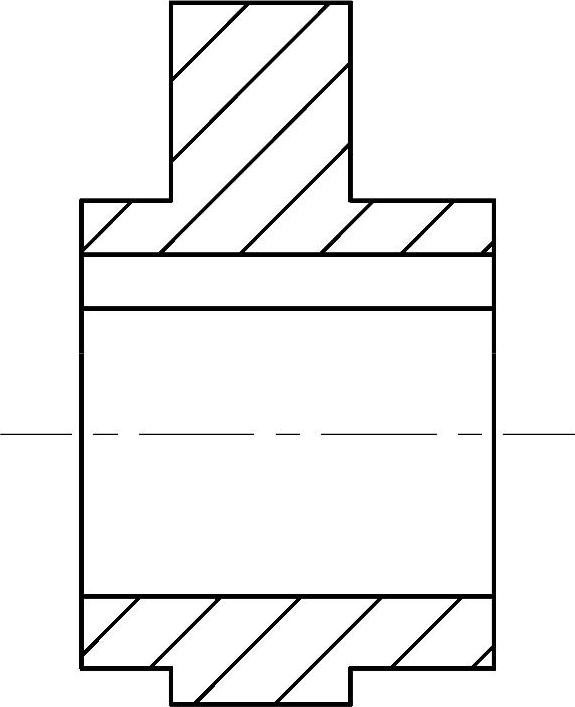

图8-113 填充图形
