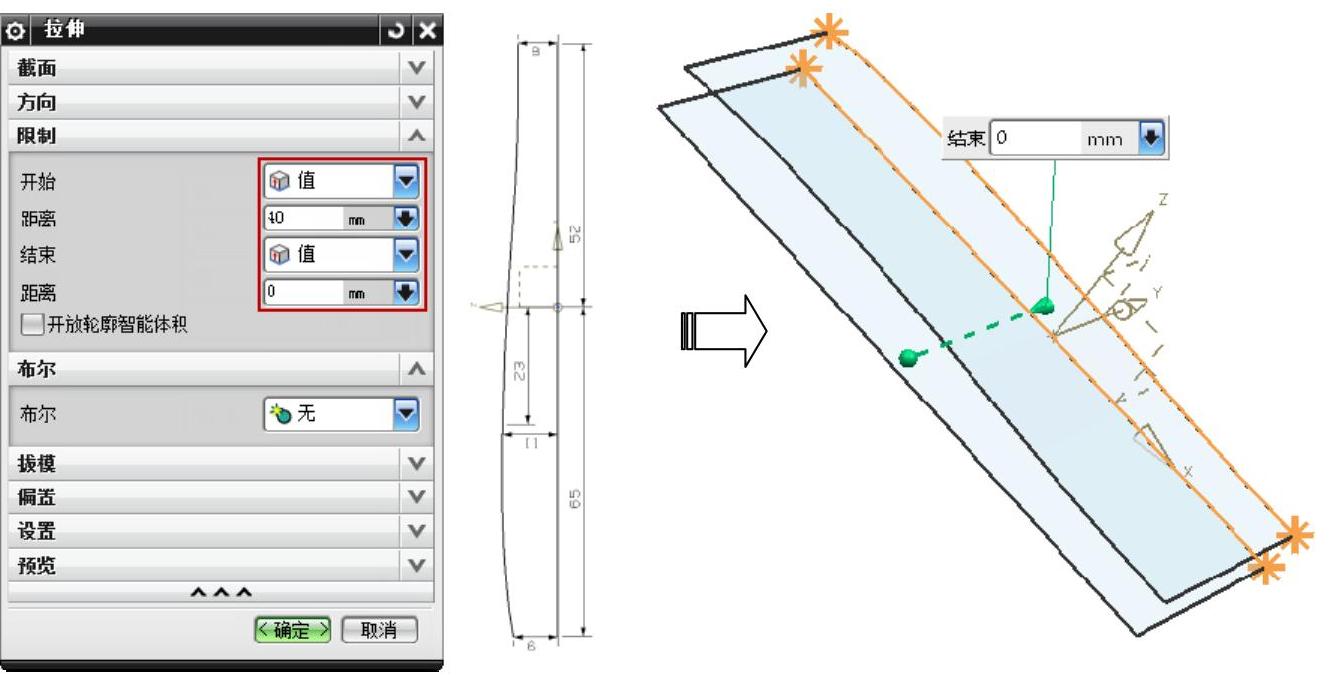

创建外壳拉伸表面。单击选项卡“主页”→“特征”→“拉伸”按钮，在“拉伸”对话框中单击图标，以YZ平面为草图平面绘制如图2-133所示的草图，返回“拉伸”对话框后，设置拉伸开始和结束距离为40和0，如图2-133所示。

图2-133 创建外壳拉伸表面

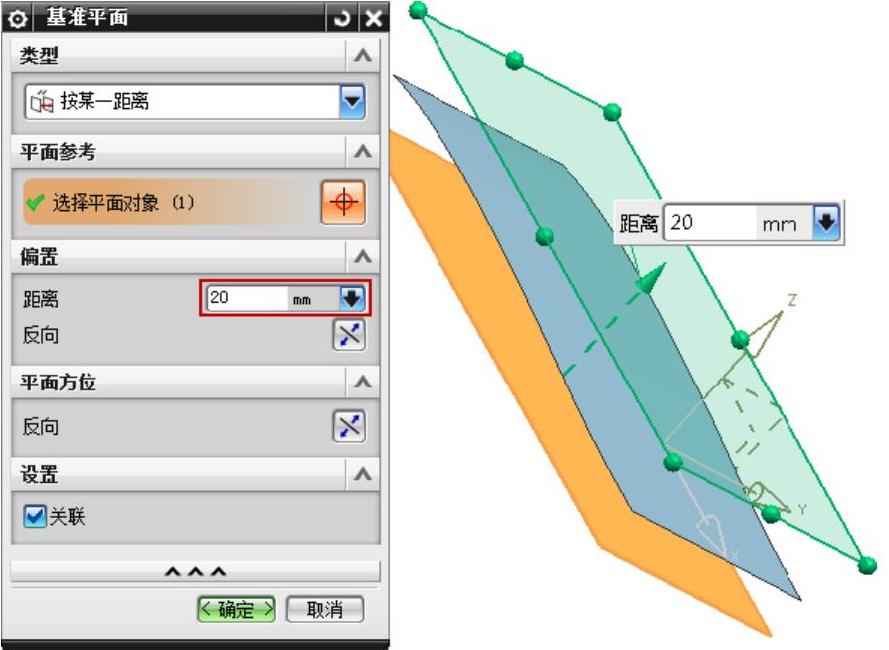

创建基准平面。单击选项卡“主页”→“特征”→“基准平面”按钮，在“类型”下拉列表中选择“按某一距离”选项，并设置距离为20，在工作区中选择XY平面为参考平面，如图2-134所示。

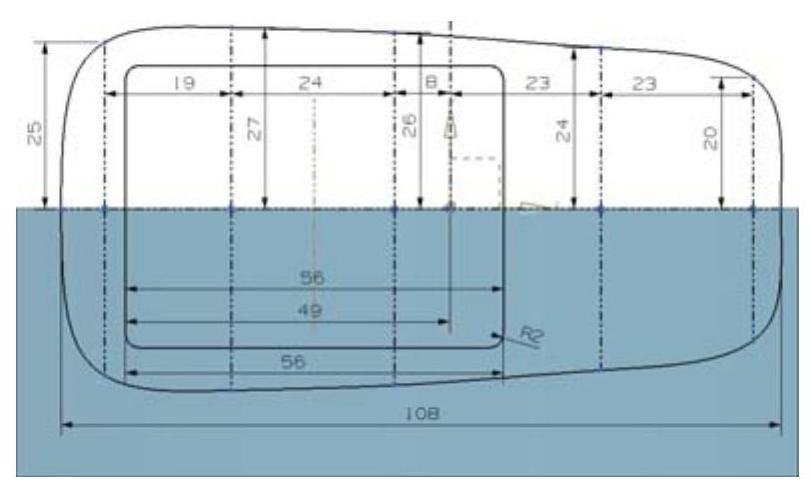

绘制手机轮廓线。单击选项卡“主页”→“草图”按钮，打开“创建草图”对话框，在工作区中选择上步骤创建的基准平面为草图平面，绘制如图2-135所示的草图。

图2-134 创建基准平面

图2-135 绘制手机轮廓线

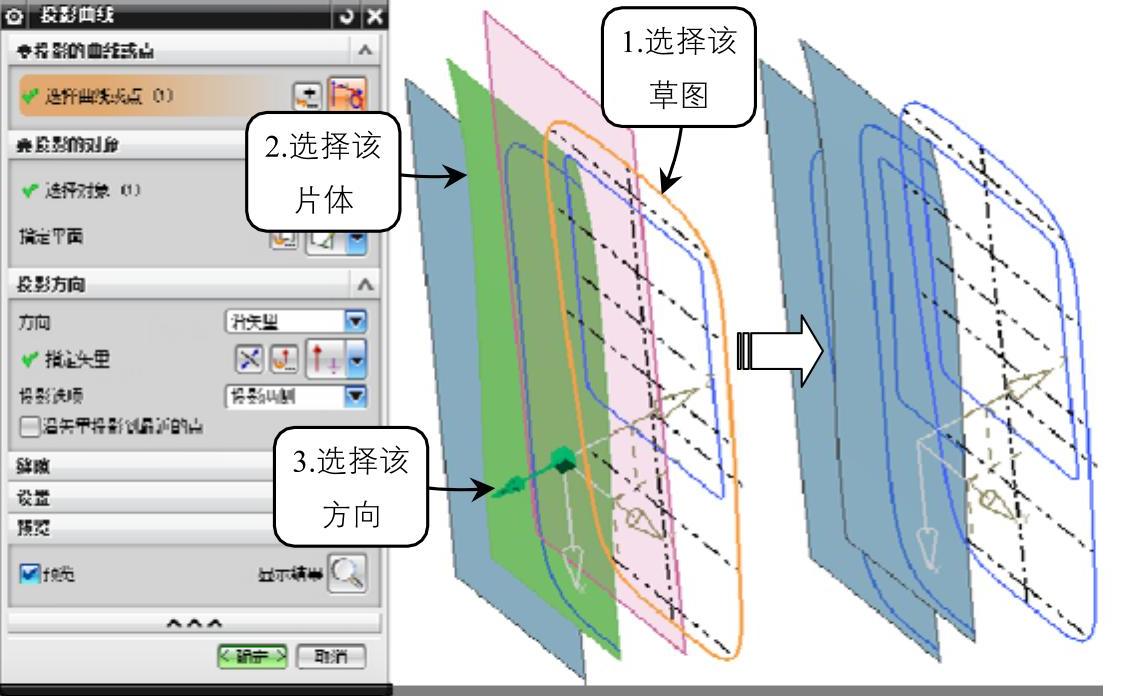

投影轮廓曲线。单击选项卡“曲线”→“派生的曲线”→“投影曲线”按钮，打开“投影曲线”对话框，在工作区中选择上步骤创建的外轮廓线，将其投影到上下两个表面上，选择手机屏幕轮廓线投影到上表面上，如图2-136所示。

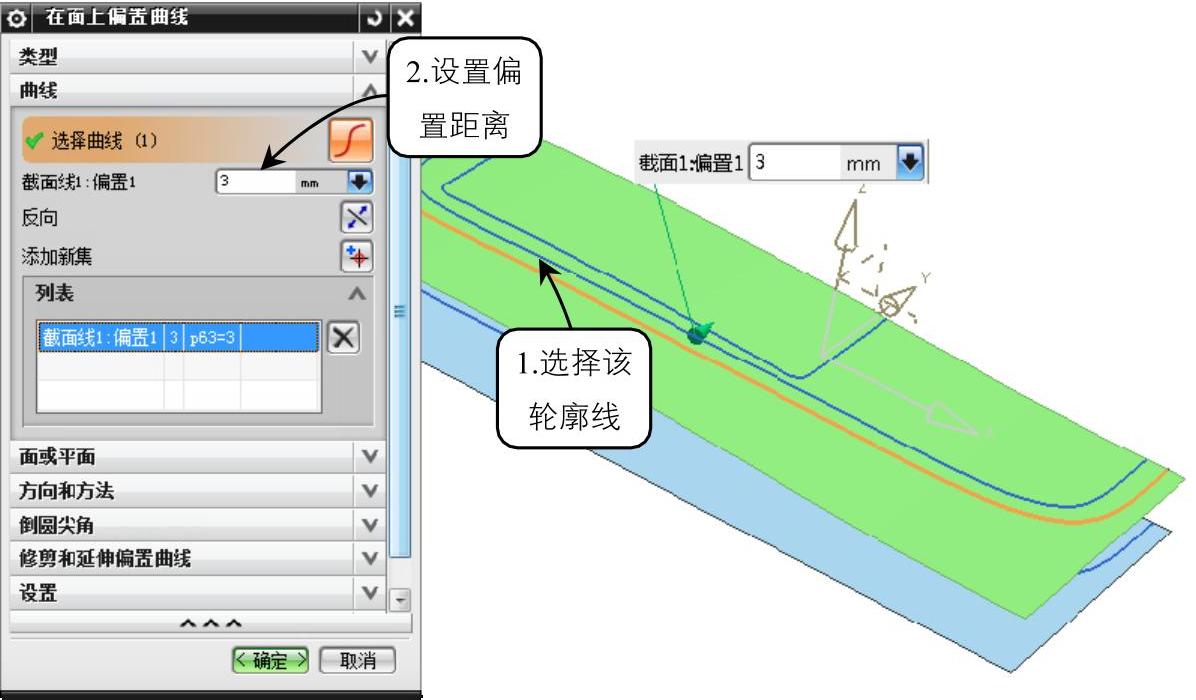

在面上偏置的曲线。单击选项卡“曲线”→“派生的曲线”→“在面上偏置曲线”按钮，打开“在面上偏置曲线”对话框，在工作区中选择上表面的投影外轮廓线，向内偏置3，如图2-137所示。

图2-136 投影轮廓曲线

图2-137 在面上偏置的曲线

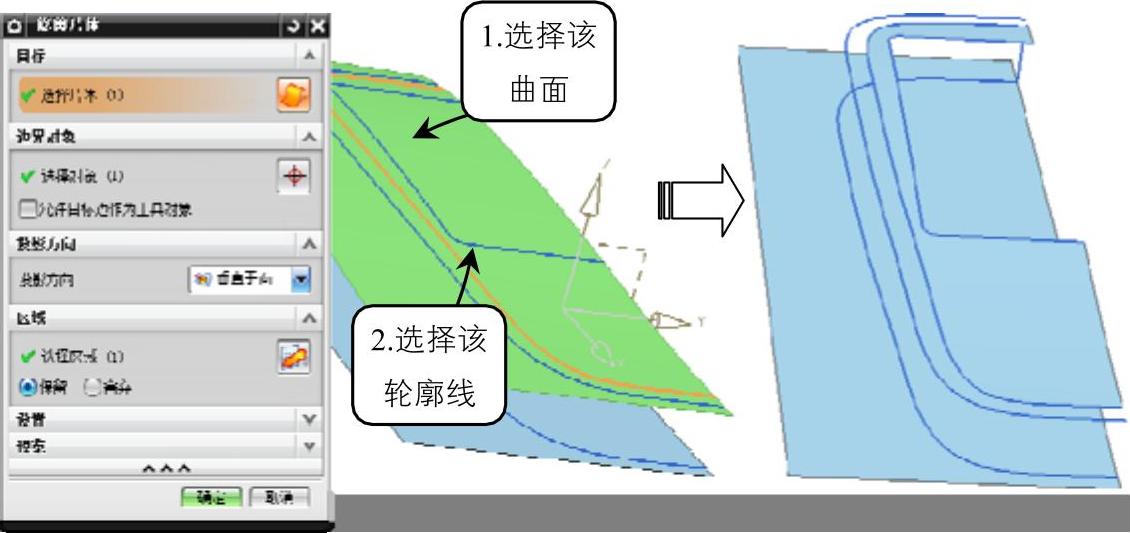

修剪片体。单击选项卡“主页”→“特征”→“更多”→“修剪片体”按钮，打开“修剪片体”对话框，在工作区中选择上表面为目标面，分别选择轮廓线和屏幕轮廓线为边界对象，修剪方法如图2-138所示。

图2-138 修剪片体

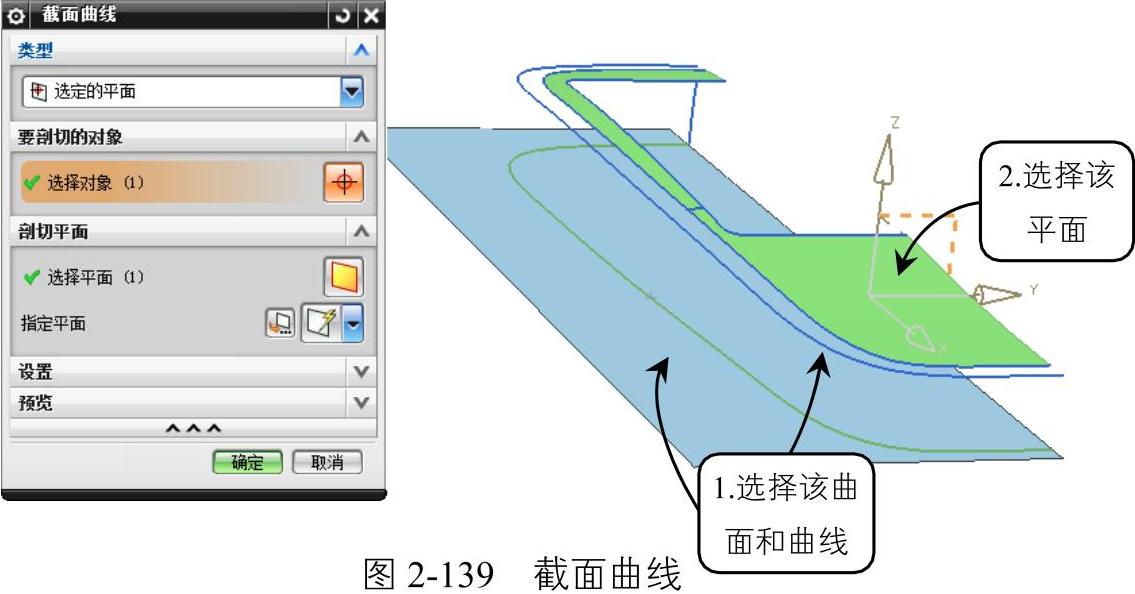

截面曲线。单击选项卡“曲线”→“派生的曲线”→“截面曲线”按钮，打开“截面曲线”对话框，在工作区中选择下轮廓线和上表面，并选择YZ平面为剖切平面，创建截面曲线和点，如图2-139所示。

图2-139 截面曲线

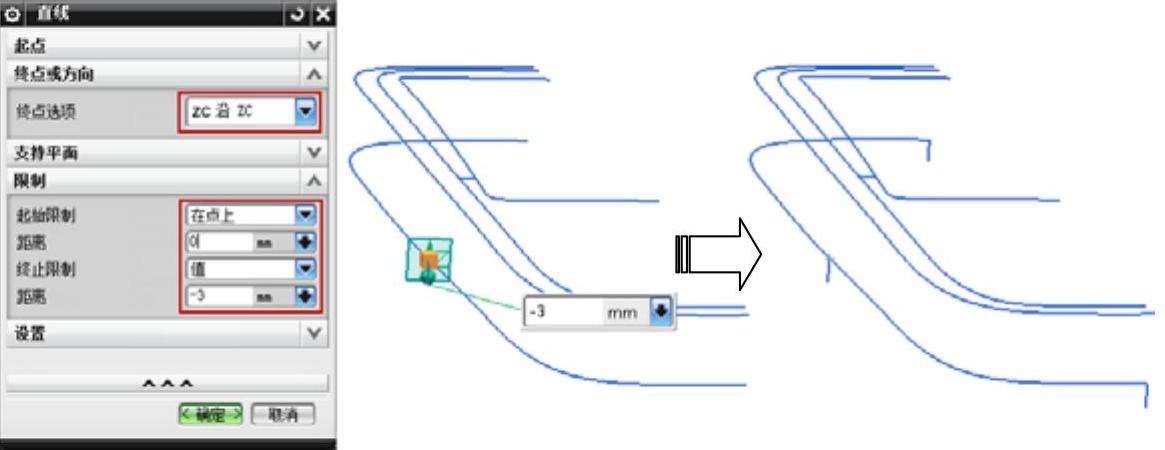

绘制端面相切直线。单击选项卡“曲线”→“直线”按钮，打开“直线”对话框，在工作区中选择手机侧面边界点，绘制长度为3的3条相切直线，如图2-140所示。(www.daowen.com)

图2-140 绘制相切直线

桥接曲线。单击选项卡“曲线”→“派生的曲线”→“桥接曲线”按钮，打开“桥接曲线”对话框，在工作区中选择上表面边界曲线和上步骤创建的相切直线，并在对话框“形状控制”选项组中设置参数，如图2-141所示。按同样的方法绘制其他的两条桥接曲线。

图2-141 桥接曲线

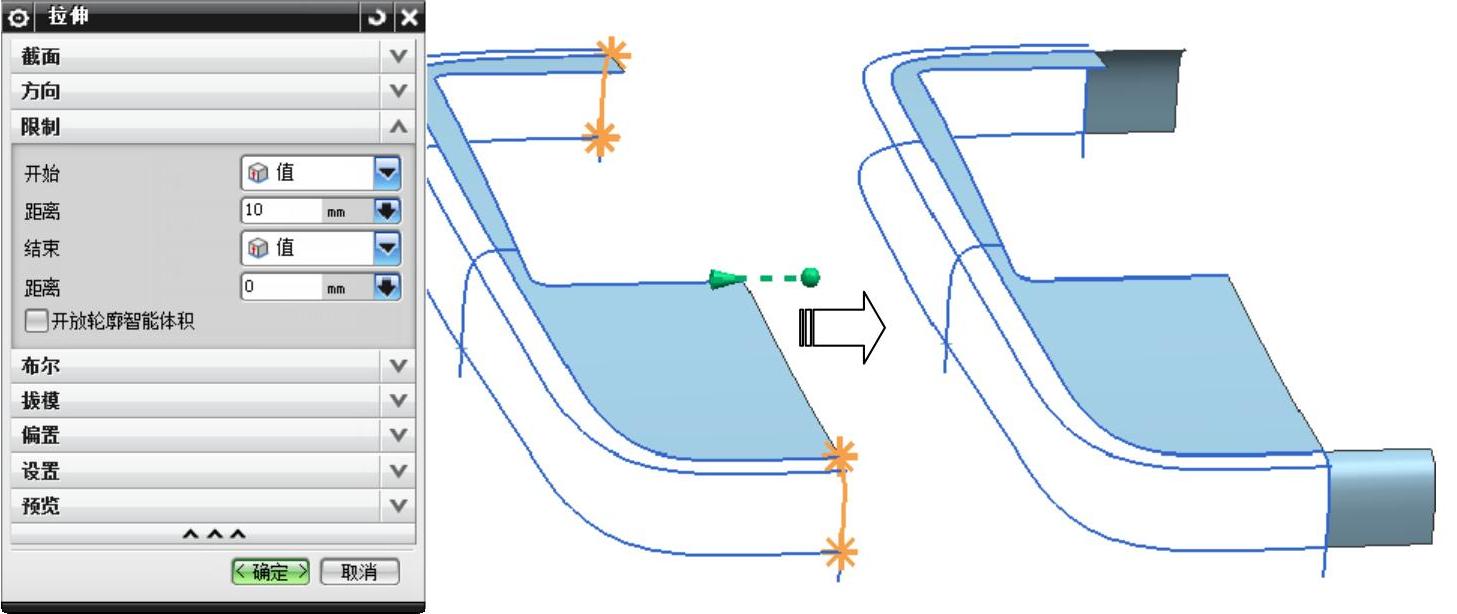

创建拉伸片体。单击选项卡“主页”→“特征”→“拉伸”按钮，在工作区中选择手机截面的两条桥接曲线，设置拉伸开始和结束距离为10和0，如图2-142所示。

图2-142 创建拉伸片体

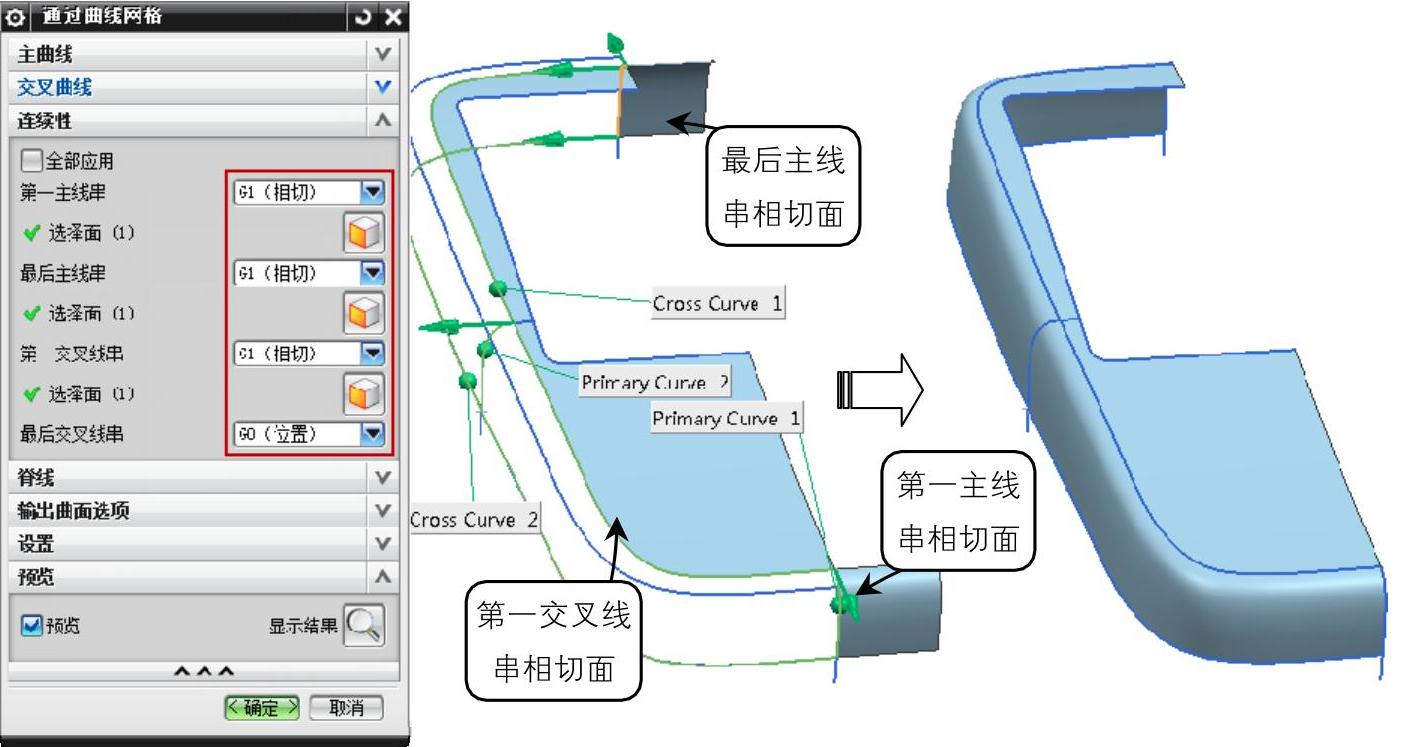

创建曲线网格曲面。单击选项卡“主页”→“曲面”→“通过曲线网格”按钮，打开“通过曲线网格”对话框，在工作区中依次选择桥接曲线为主曲线，选择上下轮廓线为交叉曲线，并设置与其相连曲面的连续性为G1（相切），创建方法如图2-143所示。

图2-143 创建曲线网格曲面

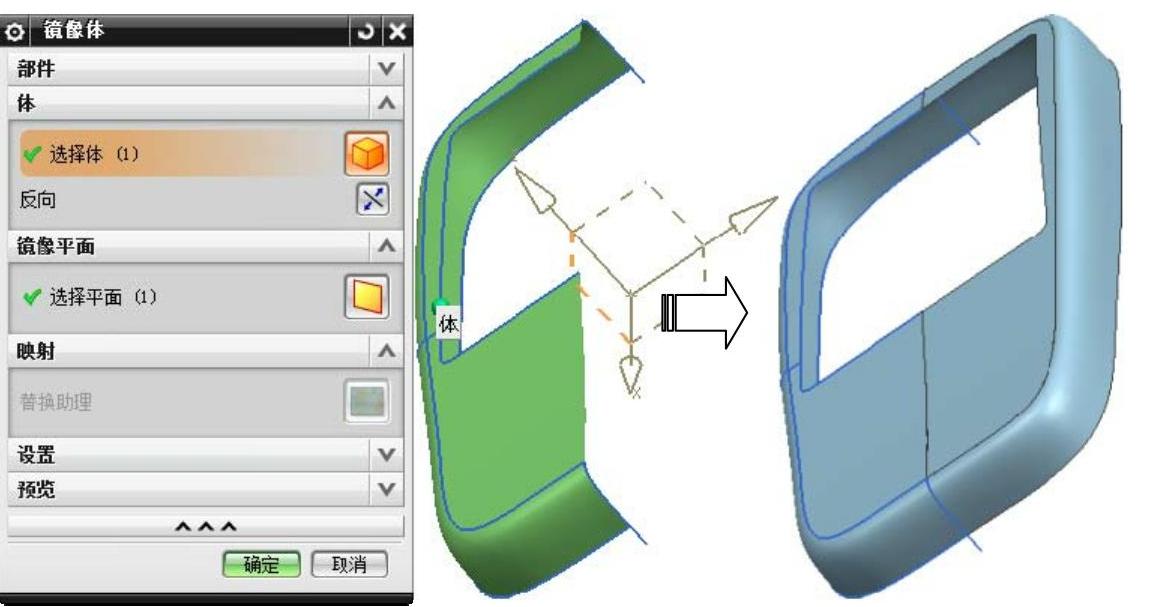

创建镜像体。选择菜单按钮中的“插入”“关联复制”“镜像体”选项，打开“镜像体”对话框，在工作区中选择所有曲面为目标面，选择XZ面为镜像平面，如图2-144所示。

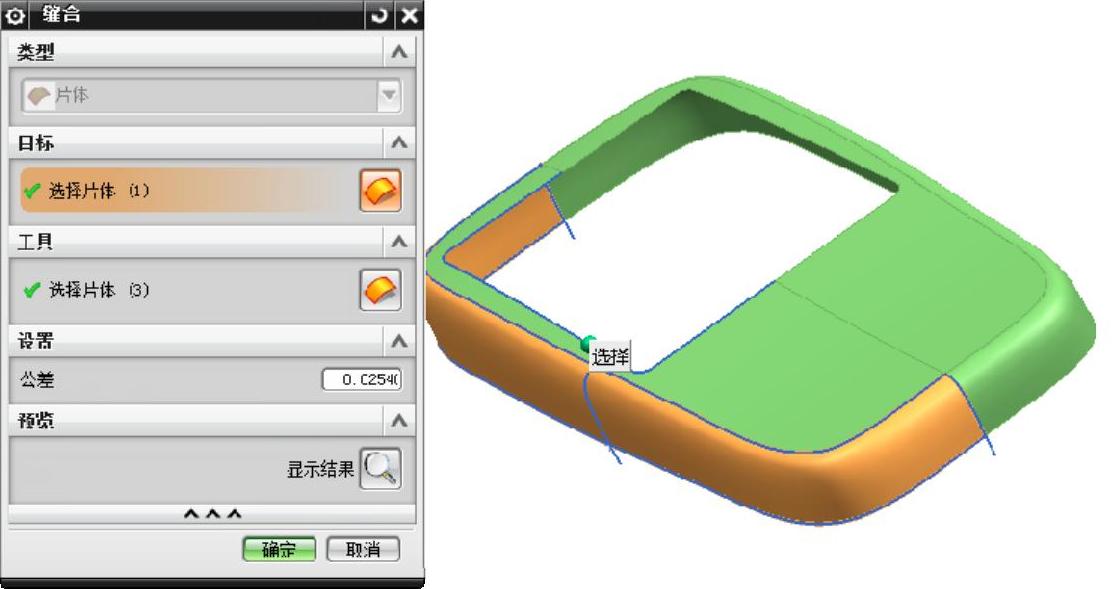

缝合曲面。选择菜单按钮中的“插入”→“组合体”→“缝合”选项，打开“缝合”对话框，在工作区中选择手机侧面为目标片体，选择手机壳其他所有面为刀具，如图2-145所示。

图2-144 创建镜像体

图2-145 缝合曲面

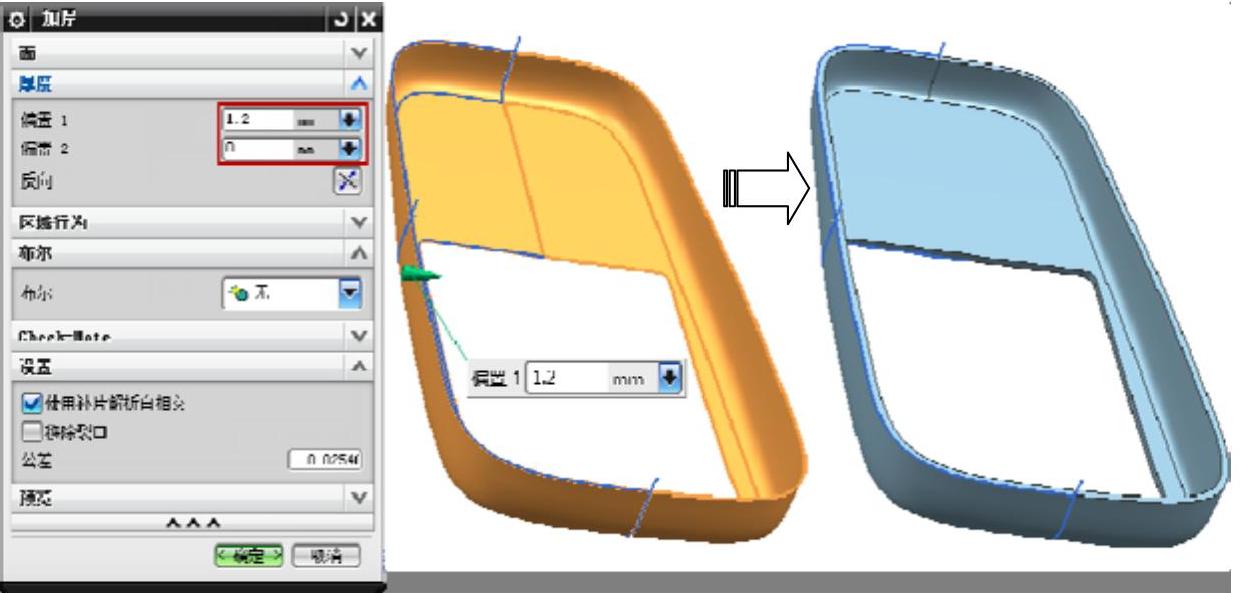

缝合曲面。单击选项卡“主页”→“特征”→“更多”→“加厚”按钮，打开“加厚”对话框，在工作区中选择手机片体，设置偏置厚度为1.2，如图2-146所示。手机上壳体曲面创建完成。

图2-146 加厚曲面
