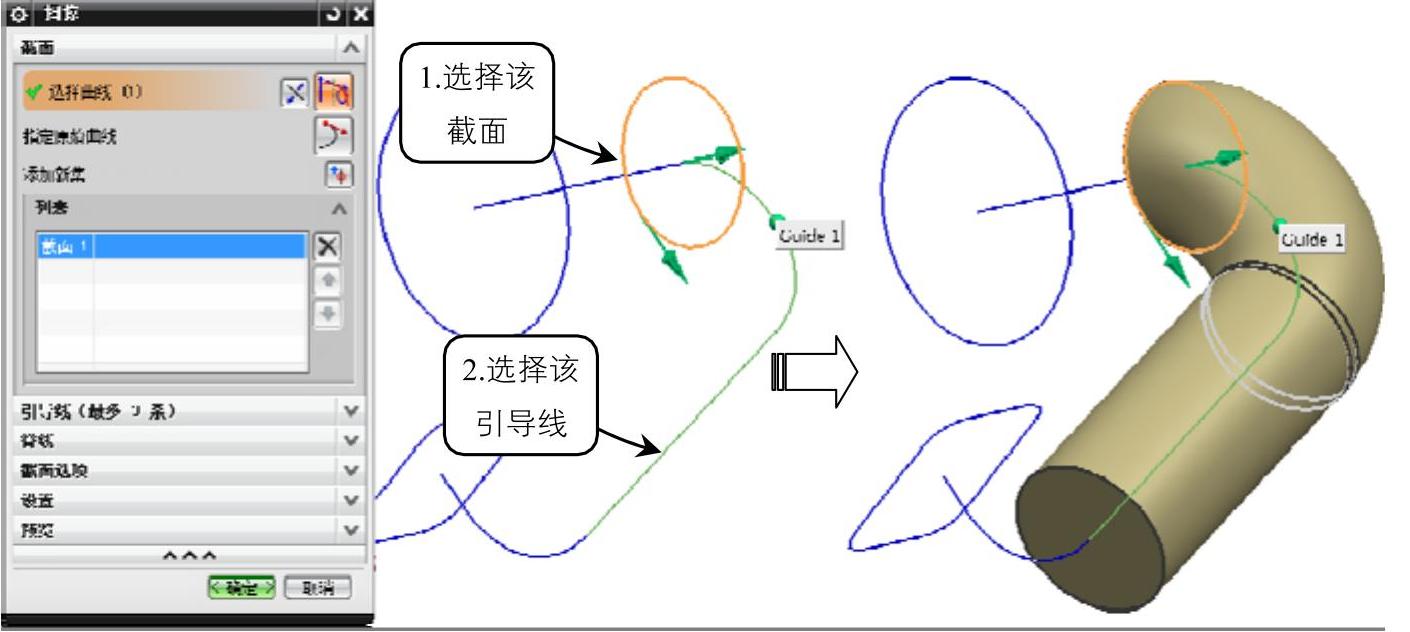

创建扫掠曲面。单击选项卡“主页”→“曲面”→“扫掠”按钮，打开“扫掠”对话框，在工作区中选择截面曲线和引导线，如图2-120所示。

图2-120 创建扫掠曲面

偏移管道端面。单击选项卡“主页”→“同步建模”→“移动面”按钮，打开“移动面”对话框，在“运动”下拉列表中选择“距离”选项，并设置距离为25。在工作区中选择管道的端面，如图2-121所示。

图2-121 偏移管道端面

创建基准坐标系1。单击选项卡“主页”→“特征”→“基准CSYS”按钮，打开“基准CSYS”对话框，在工作区中选择扫掠引导线的端点，如图2-122所示。

创建相交曲线1。单击选项卡“曲线”→“派生的曲线”→“相交曲线”按钮，打开“相交曲线”对话框，在工作区中选择管道外表面为第一组面，选择上步骤所创建坐标系的XZ平面和XY平面为第二组面，如图2-123所示。

图2-122 创建基准坐标系1

图2-123 创建相交曲线1

创建样条曲线。单击选项卡“曲线”→“艺术样条”按钮，打开“艺术样条”对话框，在工作区中选择圆角矩形边的中点和上步骤所创建的相交曲线端点，并设置与相交曲线德连续性为G1，如图2-124所示。

图2-124 创建样条曲线

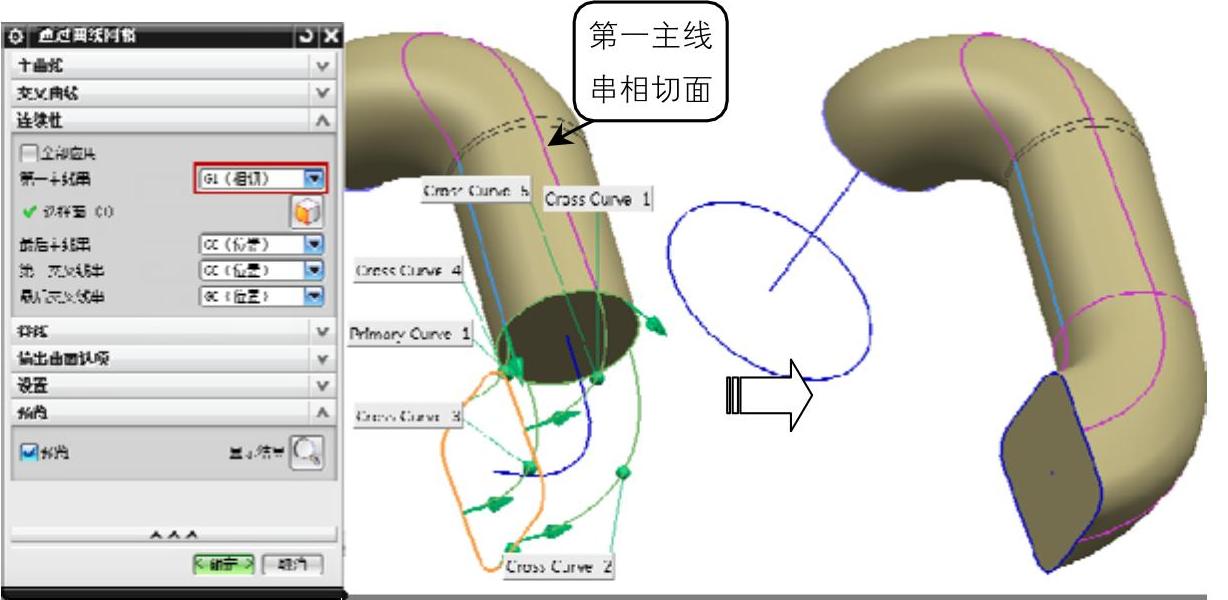

创建曲线网格曲面1。单击选项卡“主页”→“曲面”→“通过曲线网格”按钮，打开“通过曲线网格”对话框，在工作区中依次选择管道的两个截面为主曲线，选择样条曲线为交叉曲线，并设置与管道曲面的连续性为G1（相切），创建方法如图2-125所示。

(www.daowen.com)

图2-125 创建网格曲面1

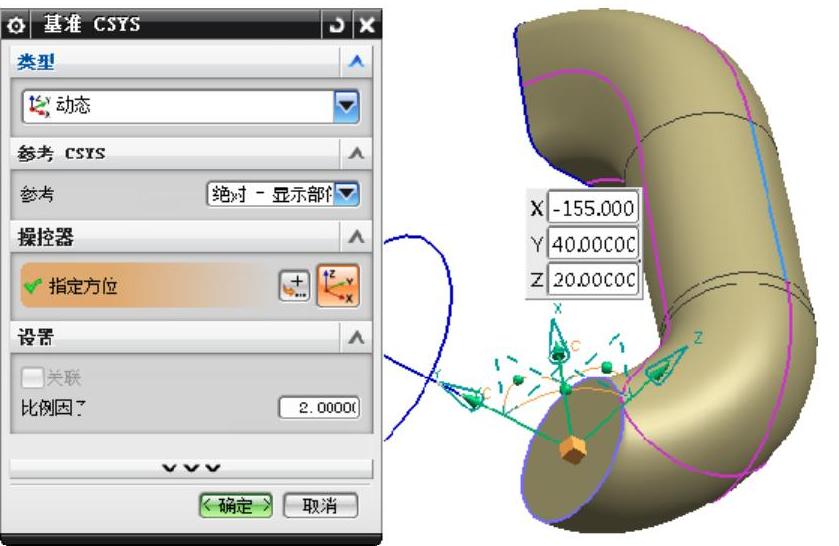

创建基准坐标系2。单击选项卡“主页”→“特征”→“基准CSYS”按钮，打开“基准CSYS”对话框，在工作区中选择管道端面圆心，如图2-126所示。创建相交曲线2。单击选项卡“曲线”→“派生的曲线”→“相交曲线”按钮，打开“相交曲线”对话框，在工作区中选择管道外表面为第一组面，选择上步骤所创建坐标系的YZ平面和XY平面为第二组面，如图2-127所示。

图2-126 创建坐标系2

图2-127 创建相交曲线2

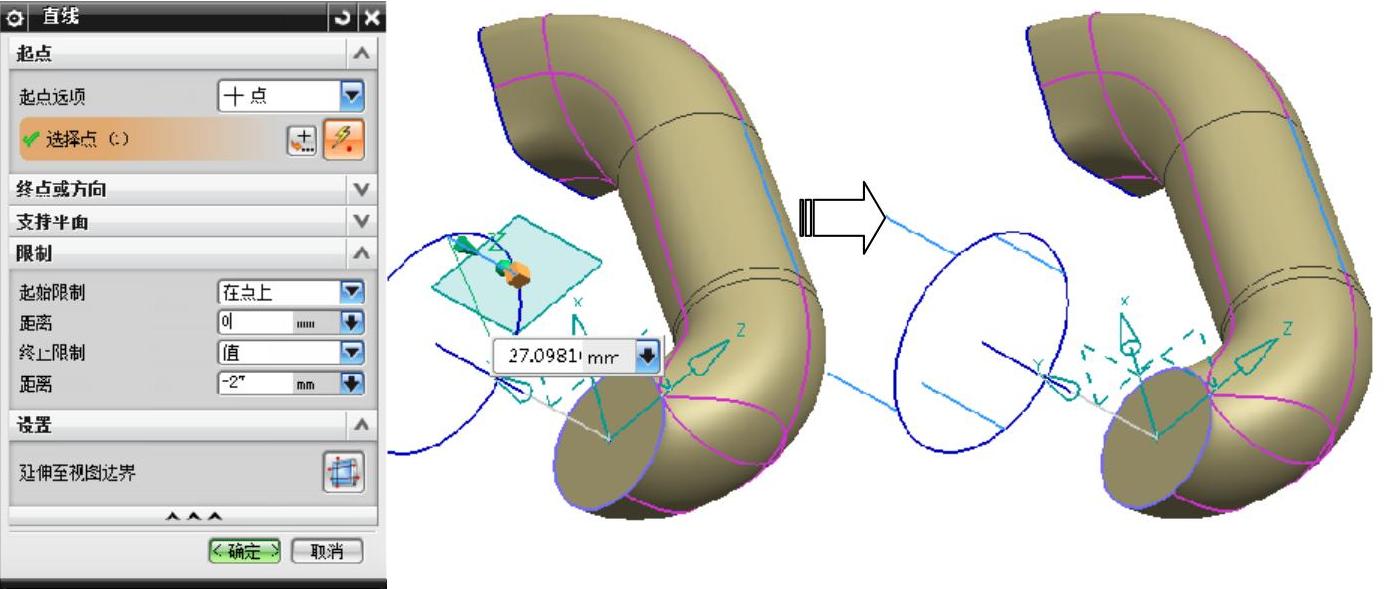

绘制端面相切直线。单击选项卡“曲线”→“直线”按钮，打开“直线”对话框，在工作区中选择截面圆的4个象限点，绘制长度为27的4条相切直线，如图2-128所示。

图2-128 绘制端面相切直线

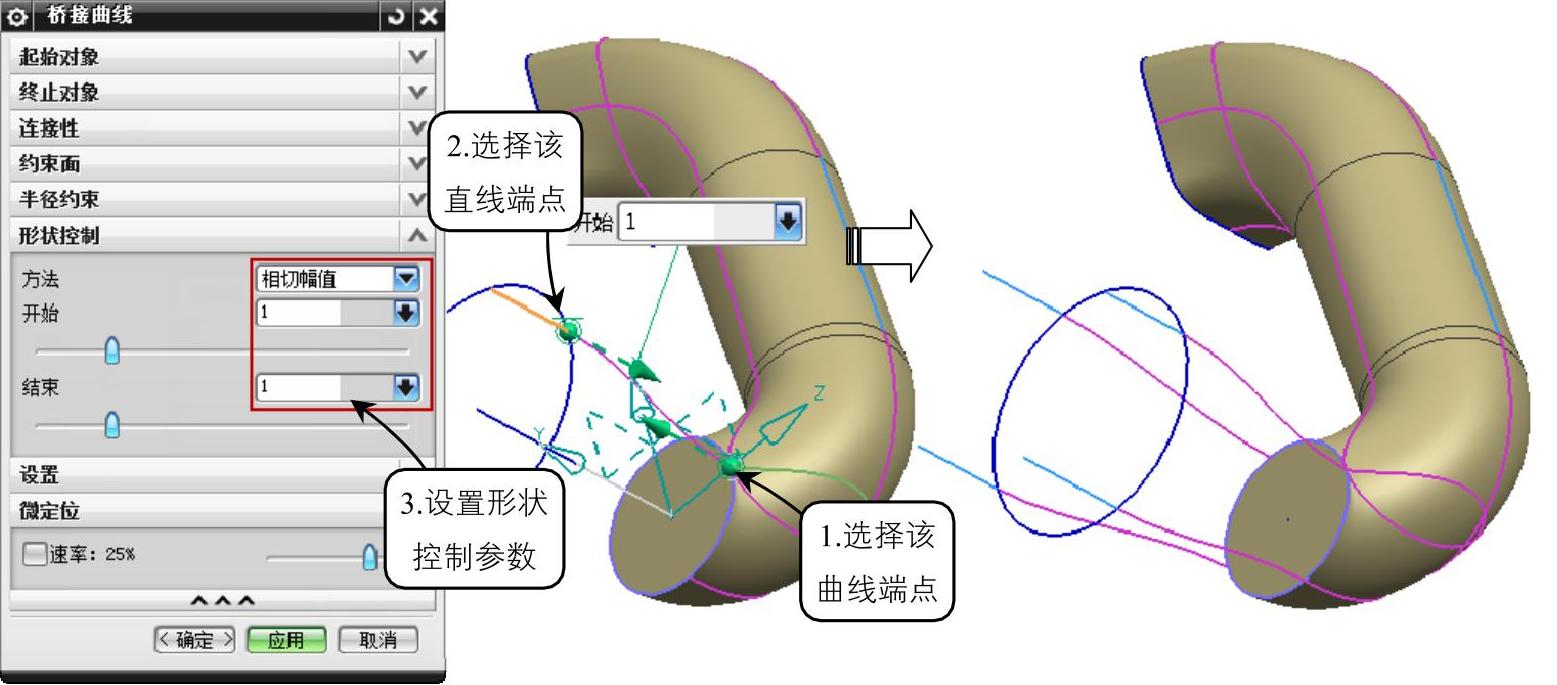

桥接曲线。单击选项卡“曲线”→“派生的曲线”→“桥接曲线”按钮，打开“桥接曲线”对话框，在工作区中选择管道上的相交曲线和上步骤所创建的相交直线，并在对话框“形状控制”选项组中设置参数，如图2-129所示。

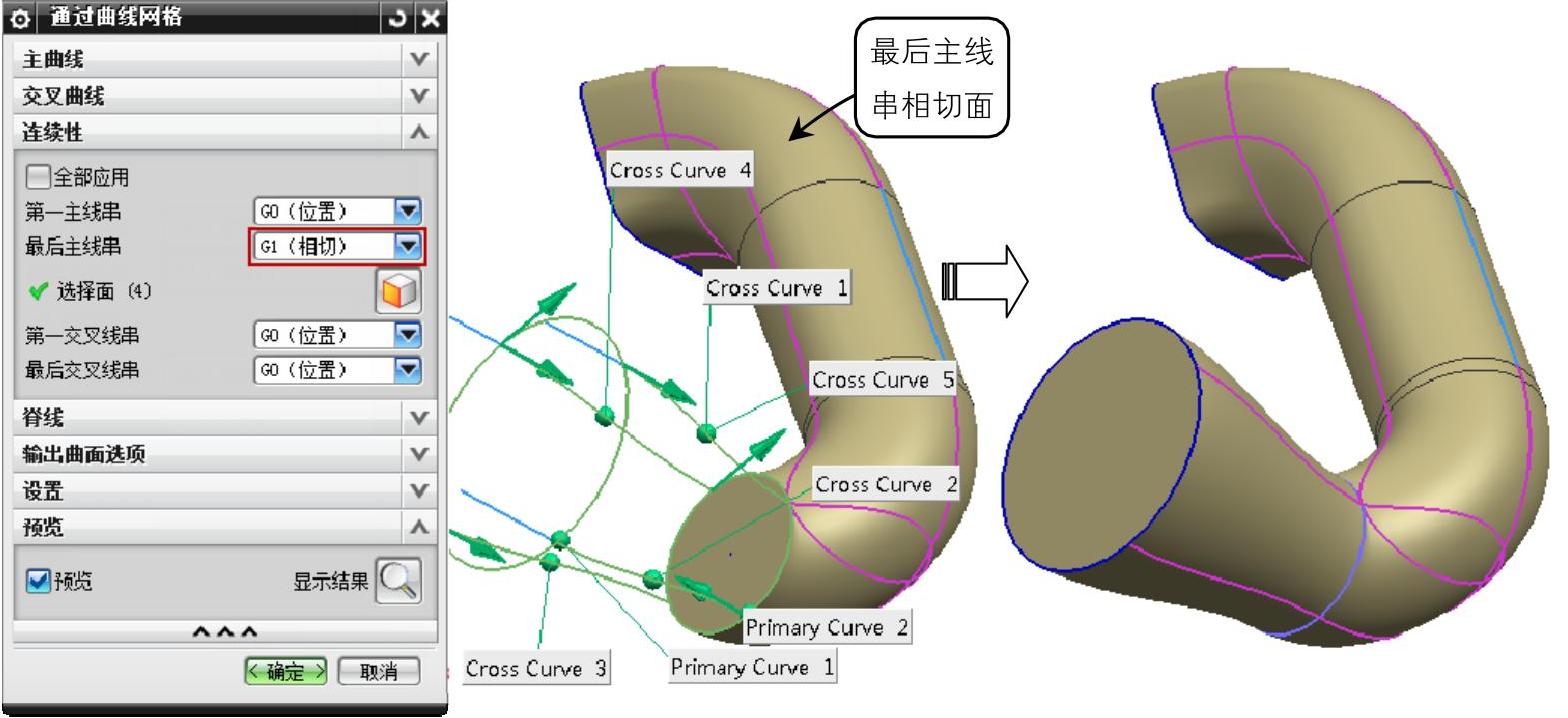

创建曲线网格曲面2。单击选项卡“主页”→“曲面”→“通过曲线网格”按钮，打开“通过曲线网格”对话框，在工作区中依次选择管道的两个截面为主曲线，选择桥接曲线为交叉曲线，并设置与管道曲面的连续性为G1（相切），创建方法如图2-130所示。弯头管道曲面创建完成。

图2-129 桥接曲线

图2-130 创建网格曲面2
