曲线长度用来指定弧长增量或总弧长方式以改变曲线的长度，它同样具有延伸弧长或修剪弧长的双重功能。利用编辑曲线长度可以在曲线的每个端点处延伸或缩短一段长度，或使其达到一个双重曲线长度。单击选项卡“曲线”→“编辑曲线”→“曲线长度”按钮，打开“曲线长度”对话框，如图2-90所示。该对话框中主要选项的含义如下：

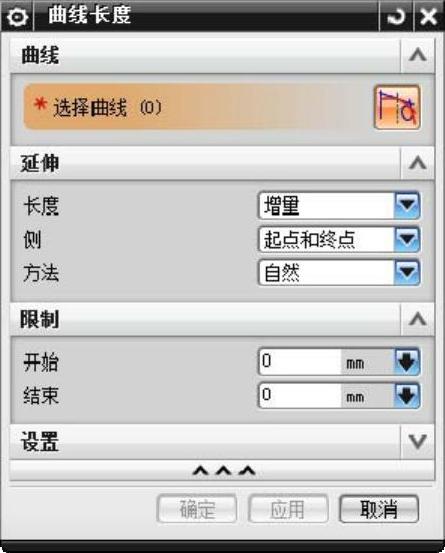

图2-90 “曲线长度”对话框

图2-91 编辑曲线长度

长度：该列表框用于设置弧长的编辑方式，包括“增量”和“全部”两种方式。如选择“全部”，则以给定总长来编辑选取曲线的弧长；如选择“增量”，则以给定弧长增加量或减少量来编辑选取曲线的弧长。(www.daowen.com)

侧：该列表框用来设置修剪或延伸方式，包括“起点和终点”和“对称”两种方式。“起点和终点”是从选取曲线的起点或终点开始修剪及延伸；“对称”是从选取曲线的起点和终点同时对称修剪或延伸。

方法：该列表框用于设置修剪和延伸类型，包括“自然”“线性”和“圆形”3种类型。

限制：该面板主要用于设置从起点或终点修剪或延伸的增量值。

要编辑曲线长度，首先要选取曲线，然后在“延伸”面板中接受系统默认的设置，并在“开始”和“结束”文本框中分别输入增量值，最后单击“确定”按钮即可，如图2-91所示。
