分割曲线是指将曲线分割成多个节段，各节段都是一个独立的实体，并赋予和原先的曲线相同的线型。单击选项卡“曲线”→“更多”→“分割曲线”按钮，打开“分割曲线”对话框，如图2-84所示。该对话框提供以下5种分割曲线的方式。

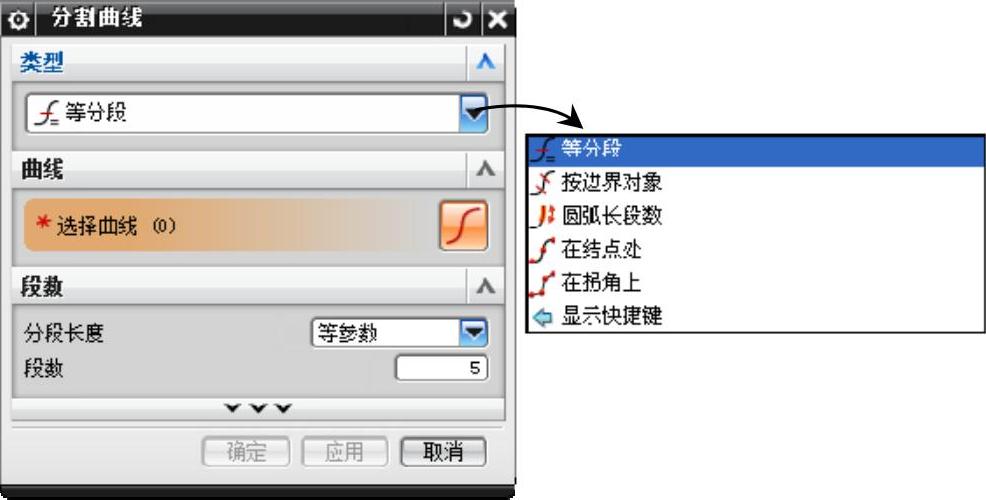

图2-84 “分割曲线”对话框

等分段

该方式是以等长或等参数的方法将曲线分割成相同的节段。选择“等分段”选项后，选择要分割的曲线，然后在相应的文本框中设置等分参数并单击“确定”按钮即可，如图2-85所示。

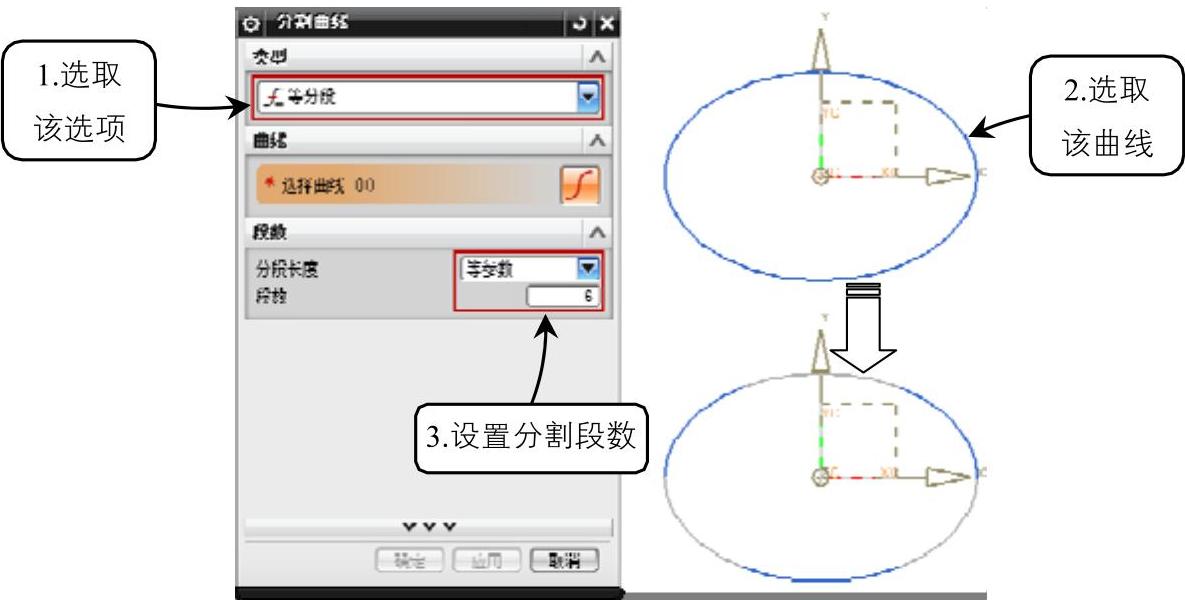

图2-85 按等分段分割曲线

按边界对象

该方式是利用边界对象来分割曲线。选择“按边界对象”选项，然后选取要分割的曲线并根据系统提示选取边界对象，最后单击“确定”按钮即可完成操作，如图2-86所示。

圆弧长段数

该方式是通过分别定义各阶段的弧长来分割曲线。选择圆弧长段数选项，然后选取要分割的曲线，最后在“圆弧长”文本框中设置圆弧长段数并单击“确定”按钮即可，如图2-87所示。

在结点处(www.daowen.com)

利用该方式只能分割样条曲线，在曲线的定义点处将曲线分割成多个节段。选择该选项后，选择要分割的曲线，然后在“方法”列表框中选择分割曲线的方法，最后单击“确定”按钮即可，如图2-88所示。

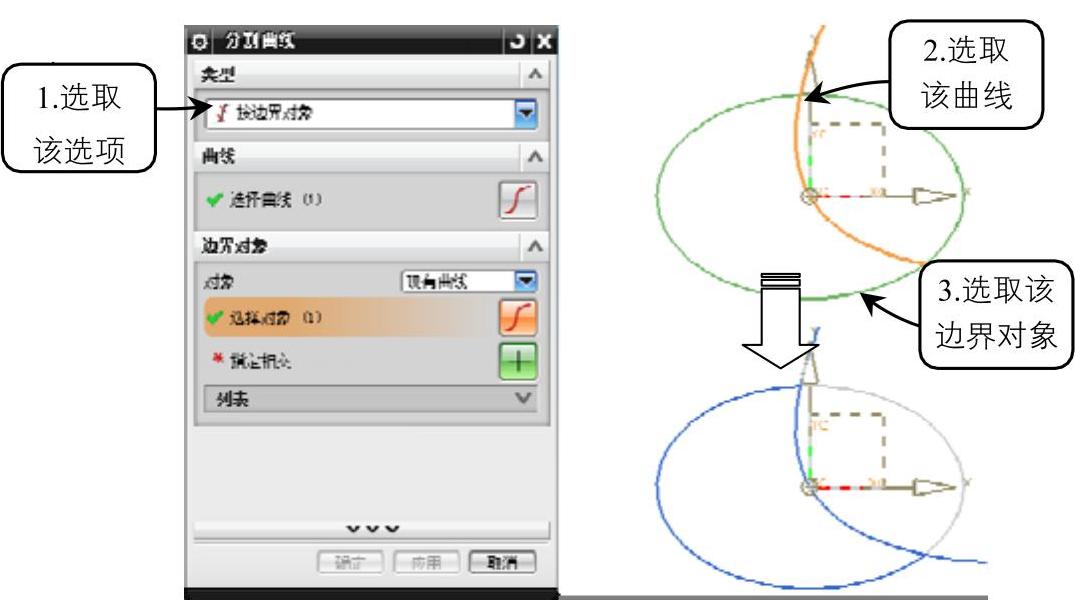

图2-86 按边界对象分割曲线

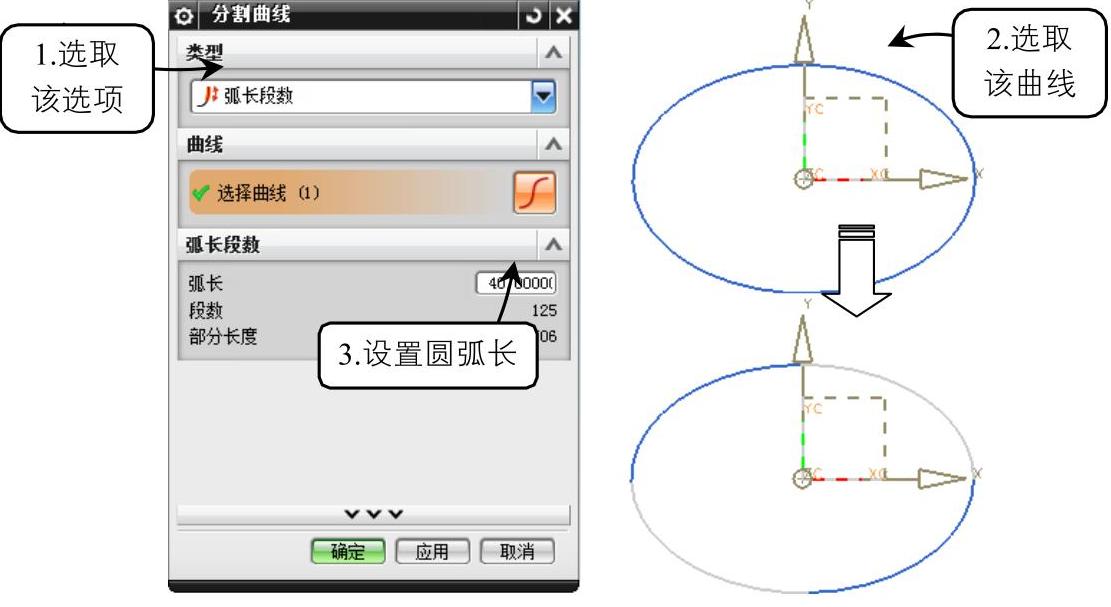

图2-87 按圆弧长段数分割曲线

在拐角上

该方式是在拐角处（即一阶不连续点）分割样条曲线（拐角点是样条曲线节段的结束点方向和下一节段开始点方向不同而产生的点）。选择该选项后，选择要分割的曲线，系统会在样条曲线的拐角处分割曲线，如图2-89所示。

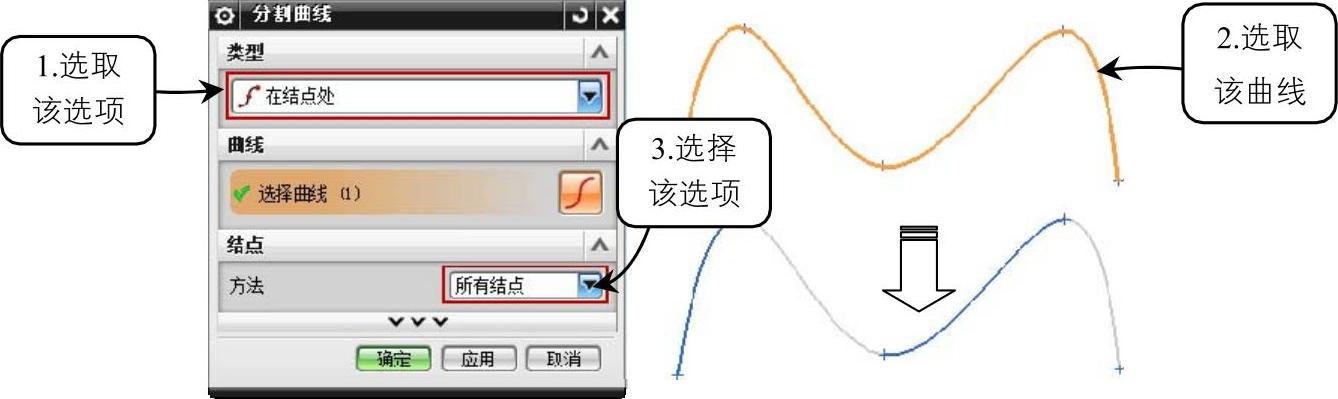

图2-88 在结点处分割曲线

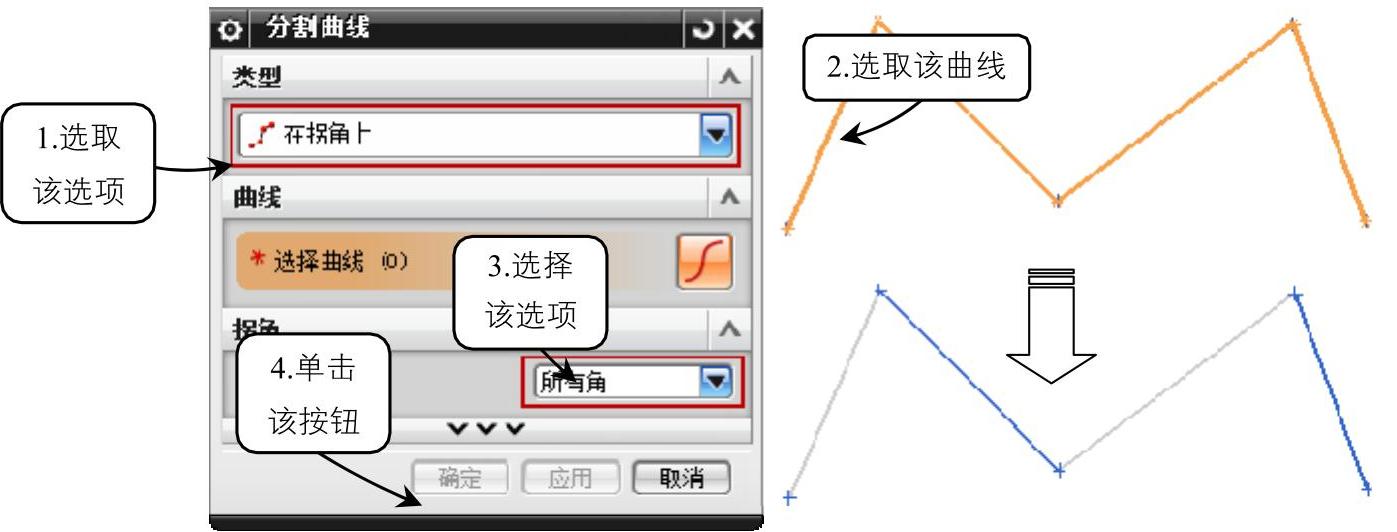

图2-89 按在拐角上分割曲线
