多边形是由在同一平面且不在同一直线上的多条线段首尾顺次连接且不相交所组成的图形。在机械设计过程中，多边形一般分为规则多边形和不规则多边形。其中规则多边形就是正多边形。正多边形是所有内角都相等且所有棱边都相等的特殊多边形。正多边形的应用比较广泛，在机械领域通常用来制作螺母、冲压锤头、滑动导轨等各种外形规则的机械零件。

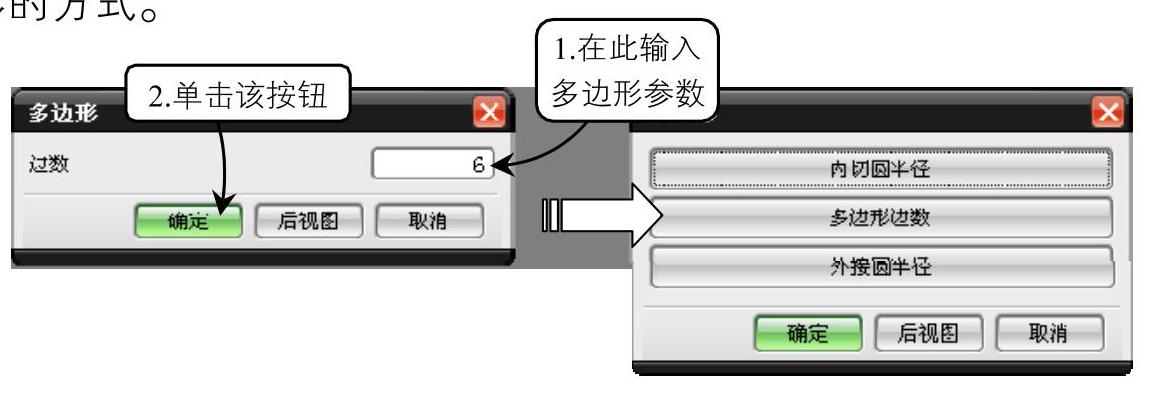

单击选项卡“曲线”→“更多”→“多边形”按钮，在打开的“多边形”对话框中输入所要创建多边形的边数并单击“确定”按钮，如图2-31所示。该对话框中包含了以下3种创建多边形的方式。

图2-31 “多边形”对话框

1.利用内切圆半径

该方式主要通过内切圆来创建正多边形。选择该选项，在打开的对话框中的“内切圆半径”和“方位角”文本框中分别输入内接圆半径及方位角度值，单击“确定”按钮。接着在打开的“点”对话框中，选择“自动判断的点”选项，然后在绘图区指定正多边形的中心，即可创建正多边形，方法如图2-32所示。

图2-32 利用内接半径创建正多边形

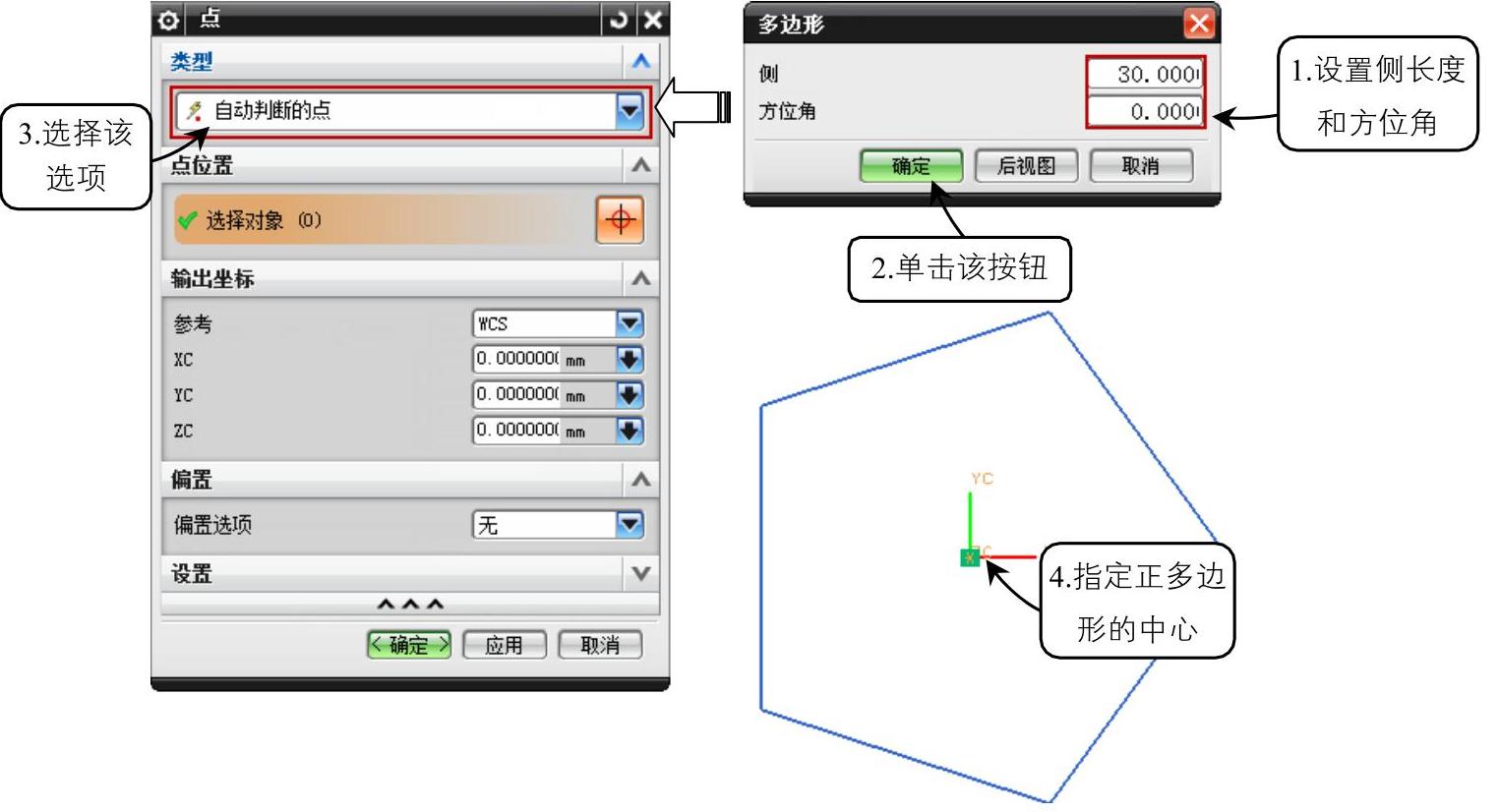

2.利用多边形边数(www.daowen.com)

该方式通过给定多边形的边数来创建多边形。选择该选项，在打开的对话框中的“侧”和“方位角”文本框中分别输入正多边形的边数和方位角度值，在“类型”下拉列表框中选择“自动判断的点”选项，然后在绘图区指定正多边形的中心点即可。若方位角度为0，则创建的正多边形的效果如图2-33所示。

图2-33 利用多边形边数创建正多边形

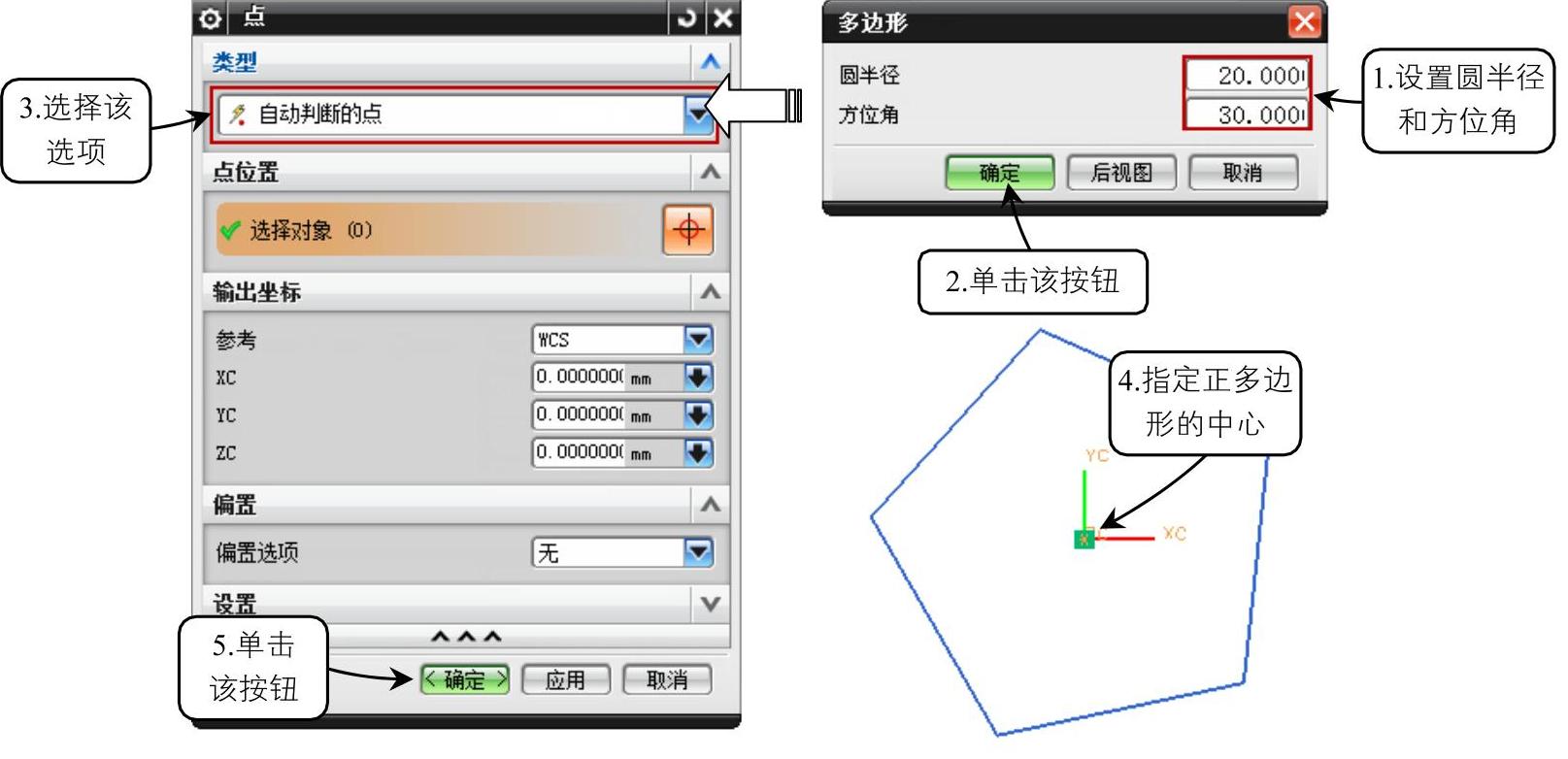

3.利用外切圆半径

该方式是利用外切圆半径创建多边形。选择该选项，在打开的对话框中的“圆半径”和“方位角”文本框中分别输入外切圆的半径值和方位角度值，然后在“类型”下拉列表框中选择“自动判断的点”选项，接着在工作区中指定正多边形的中心点即可。这里设置半径值为20，方位角为30，创建的正多边形效果如图2-34所示。

图2-34 利用外切圆半径创建正多边形
