圆是基本曲线的一种特殊情况，由它生成的特征包括多种类型，例如球体、圆柱体、圆台、球面以及多种自由曲面等。在工业造型设计中，圆最能表达产品外形的美感，所以正确掌握圆的绘制对工业造型是非常有必要的。

在UG NX 10中，绘制圆的方法有很多。除了上节利用“圆弧/圆”对话框创建圆，还可以在菜单按钮中选择“插入”→“曲线”→“基本曲线”创建圆，在弹出的“基本曲线”对话框中单击“圆”按钮，切换至“圆”选项卡，如图2-21所示。此时，在该选项卡中只有“增量”复选框和“点方法”列表框处于激活状态，其中的“多个位置”复选框主要用于复制与上一个圆形相同的圆。本节主要介绍通过”直线和圆弧”选项组创建7种类型的圆，选项卡如图2-22所示。

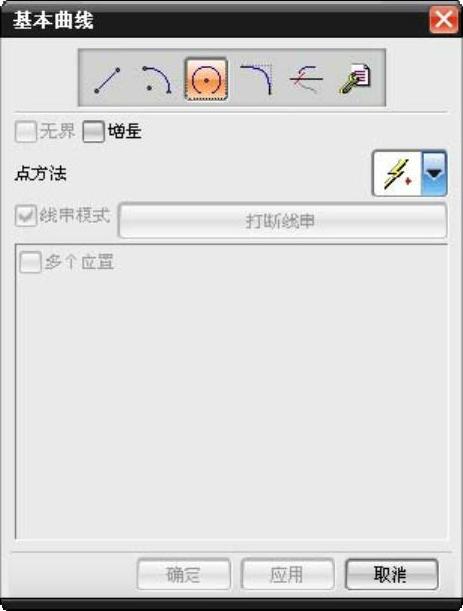

图2-21 “基本曲线”对话框

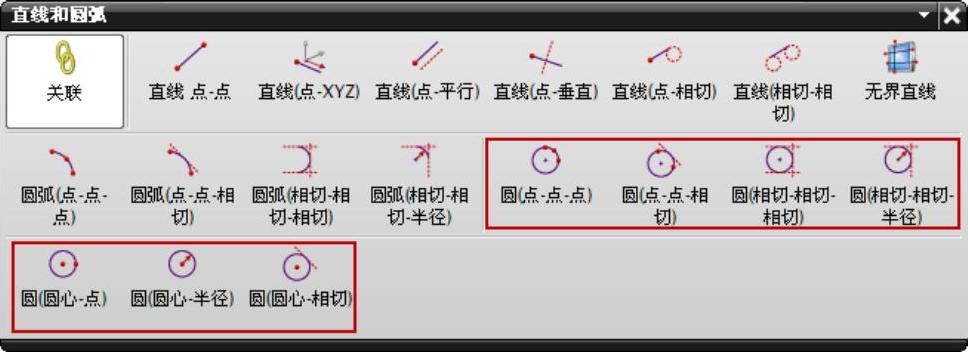

图2-22 “直线和圆弧”选项组

1.绘制（点-点-点）圆

“点-点-点”创建圆是指在圆周上指定三点来创建圆。单击”直线和圆弧”选项组中的图标，弹出“圆（点-点-点）”对话框，在工作区中移动鼠标依次指定三个点，方法如图2-23所示。

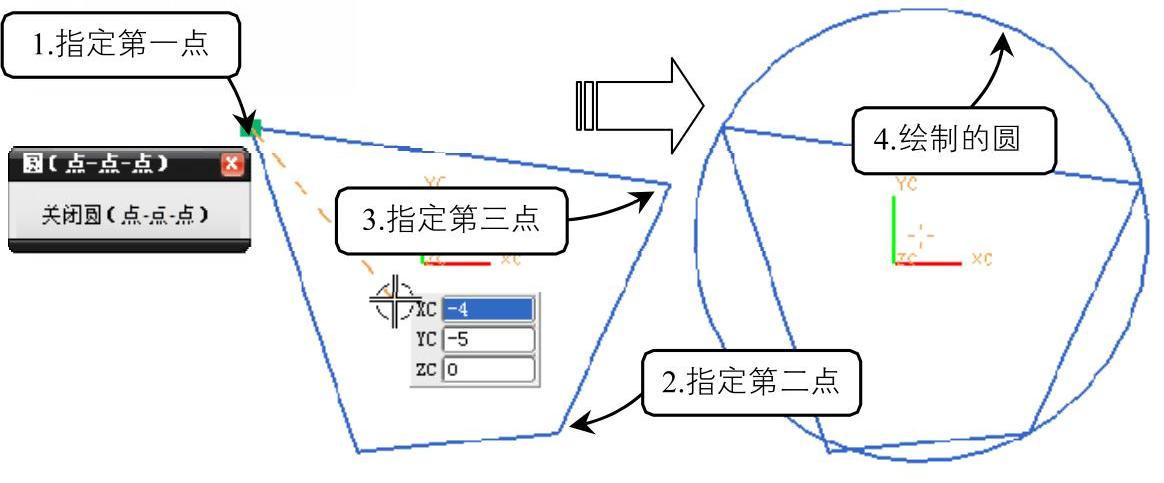

图2-23 绘制（点-点-点）圆

2.绘制（点-点-相切）圆

“点-点-相切”创建圆是指通过两点并且与一直线相切创建圆。单击”直线和圆弧”选项组中的图标，弹出“圆（点-点-相切）”对话框，在工作区中移动鼠标依次指定三个点，方法如图2-24所示。

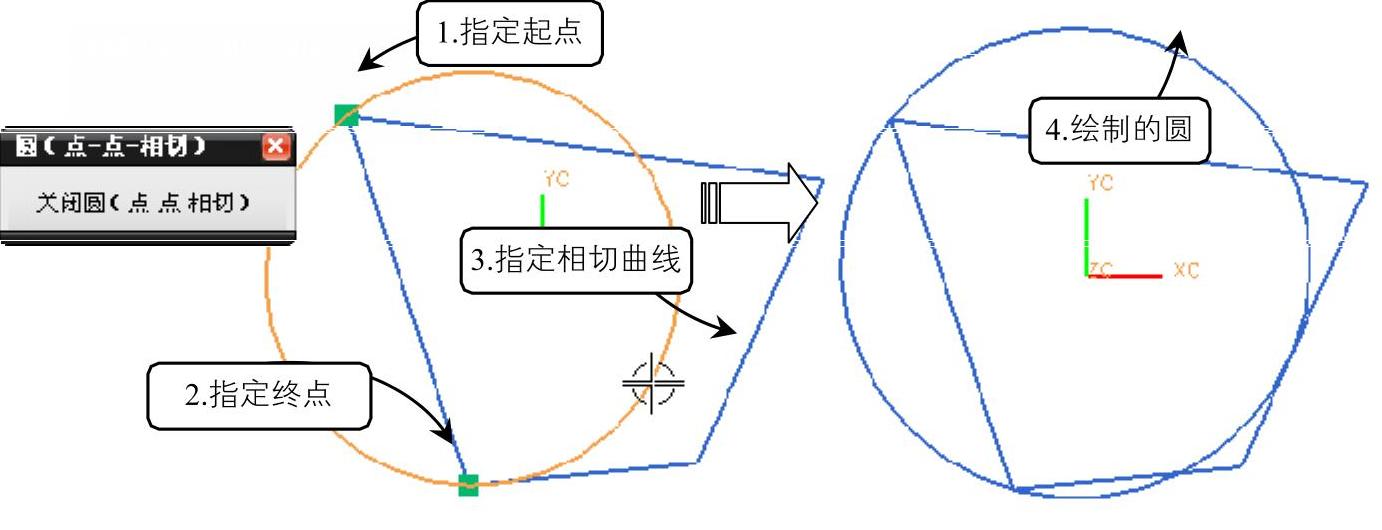

图2-24 绘制（点-点-相切）圆

3.绘制（相切-相切-相切）圆

“相切-相切-相切”方法是指通过创建与3条曲线相切的圆。单击”直线和圆弧”选项组中的图标，弹出“圆（相切-相切-相切）”对话框，在工作区中移动鼠标依次指定三条相切参考曲线，方法如图2-25所示。

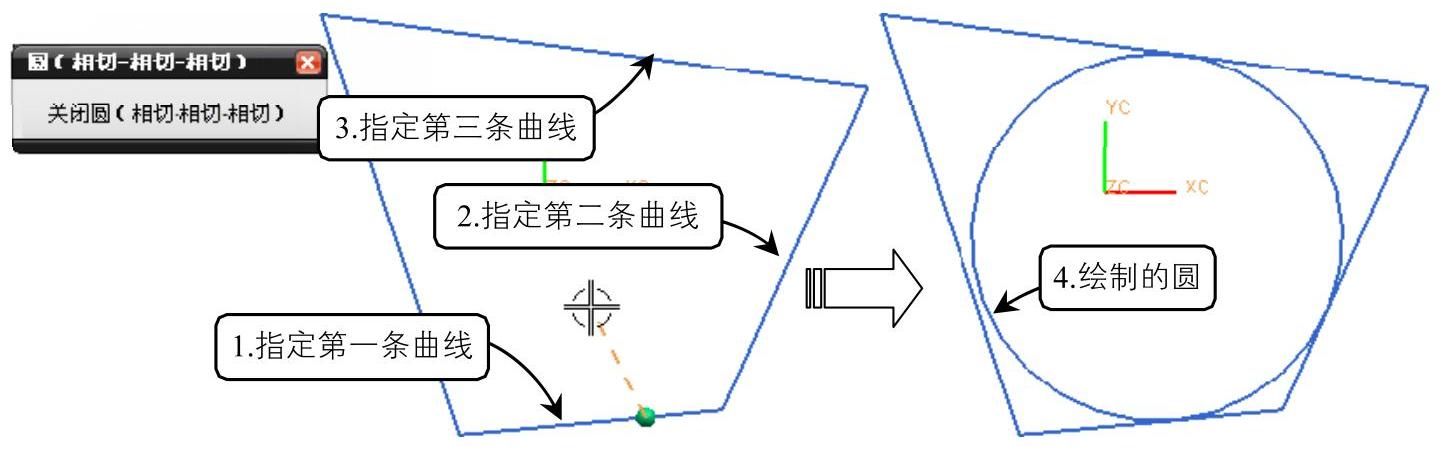

图2-25 绘制（相切-相切-相切）圆(www.daowen.com)

4.绘制（相切-相切-半径）圆

“相切-相切-半径”创建圆是指通过相切于两处曲线并指定半径值创建圆。单击”直线和圆弧”选项组中的图标，弹出“圆（相切-相切-半径）”对话框，在工作区中移动鼠标依次指定两条相切参考曲线，然后在“半径”文本框中输入半径值，方法如图2-26所示。

5.绘制（圆心-点）圆

“圆心-点”创建圆的方法通过指定一个点为圆心，并制定另一点作为圆周经过的点来创建圆。单击”直线和圆弧”选项组中的图标，弹出“圆（圆心-点）”对话框，在工作区中移动鼠标依次指定两个点，确定圆心和圆周经过的点的位置，方法如图2-27所示。

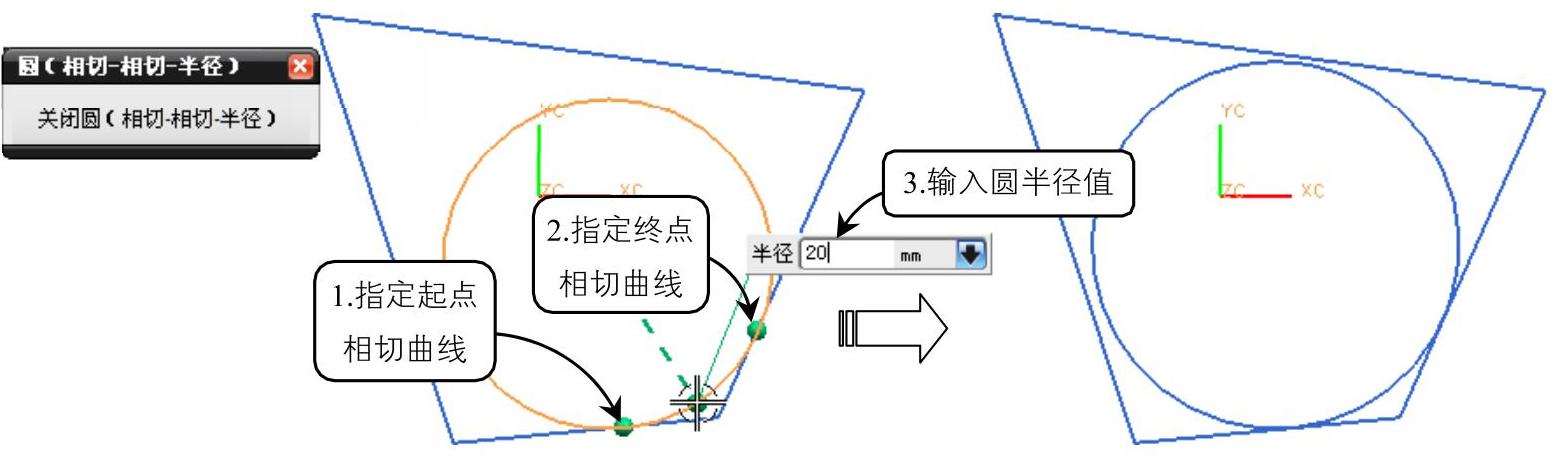

图2-26 绘制（相切-相切-半径）圆

图2-27 绘制（圆心-点）圆

6.绘制（圆心-半径）圆

“圆心-半径”创建圆是指指定一点作为圆的中心，再指定圆的半径来创建圆。单击”直线和圆弧”选项组中的图标，弹出“圆（圆心-半径）”对话框，在工作区中指定圆心位置，然后在“半径”文本框中输入半径值，方法如图2-28所示。

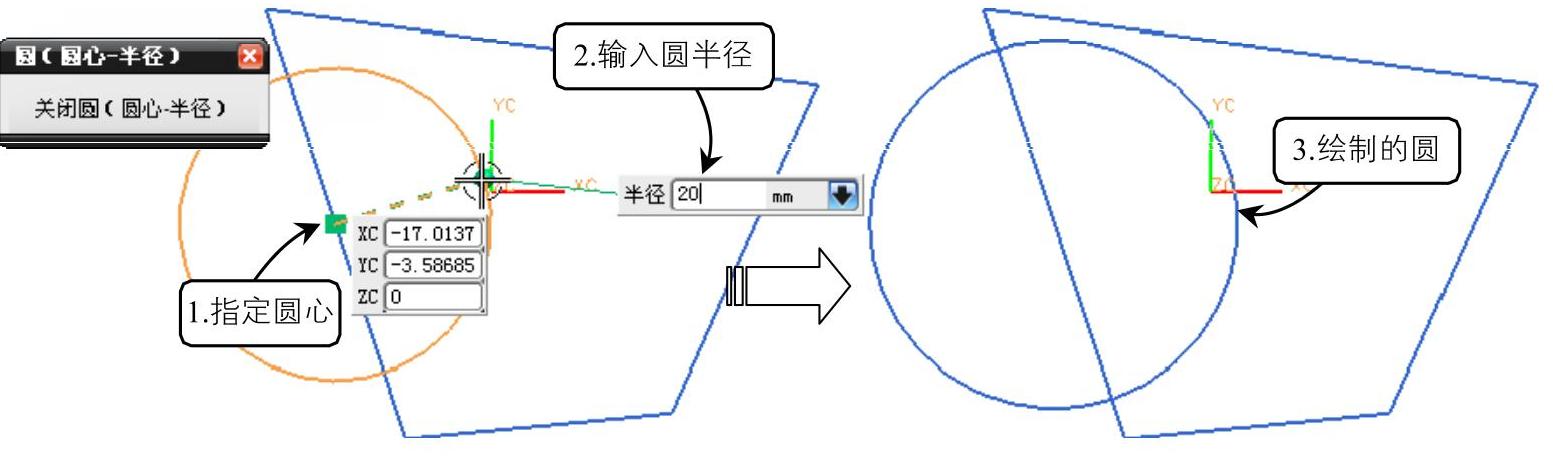

图2-28 绘制（圆心-半径）圆

7.绘制（圆心-相切）圆

“圆心-相切”方式是指指定一点作为圆的中心，再指定圆的相切曲线来创建圆。单击”直线和圆弧”选项组中的图标，弹出“圆（圆心-相切）”对话框，在工作区中指定圆心位置和圆相切的曲线，方法如图2-29所示。

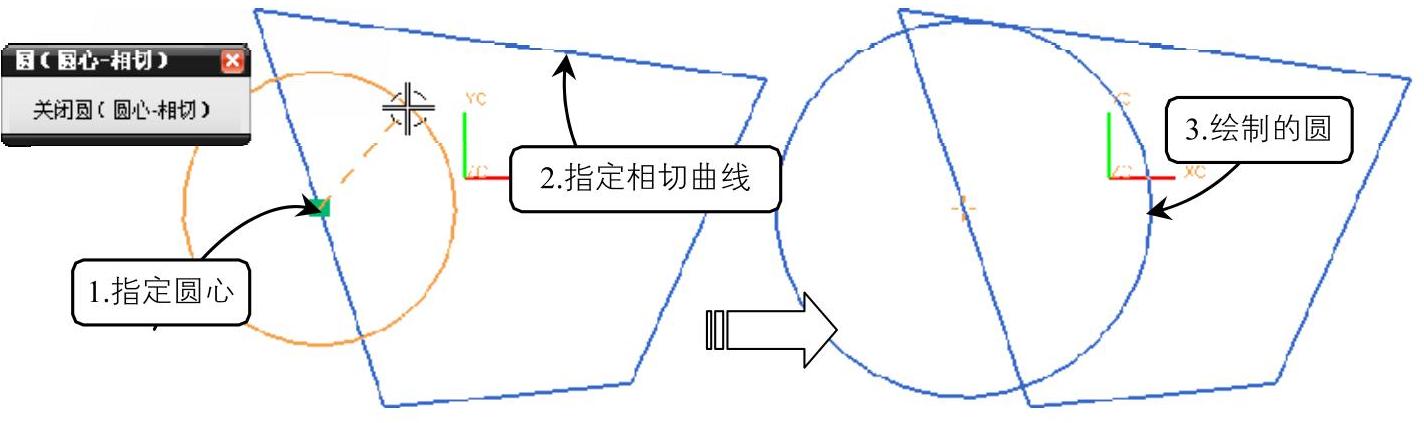

图2-29 绘制（圆心-相切）圆
