如何绘制圆弧?

1.绘制(点-点-点)圆弧

三点创建圆弧是指分别选择3点为圆弧的起点、中点、终点,在3点间完成创建一个圆弧。单击“直线和圆弧”选项组中的978-7-111-49642-7-Chapter02-41.jpg图标,弹出“圆弧(点-点-点)”对话框,在工作区中移动鼠标依次指定圆弧的起点、终点、中点,方法如图2-17所示。

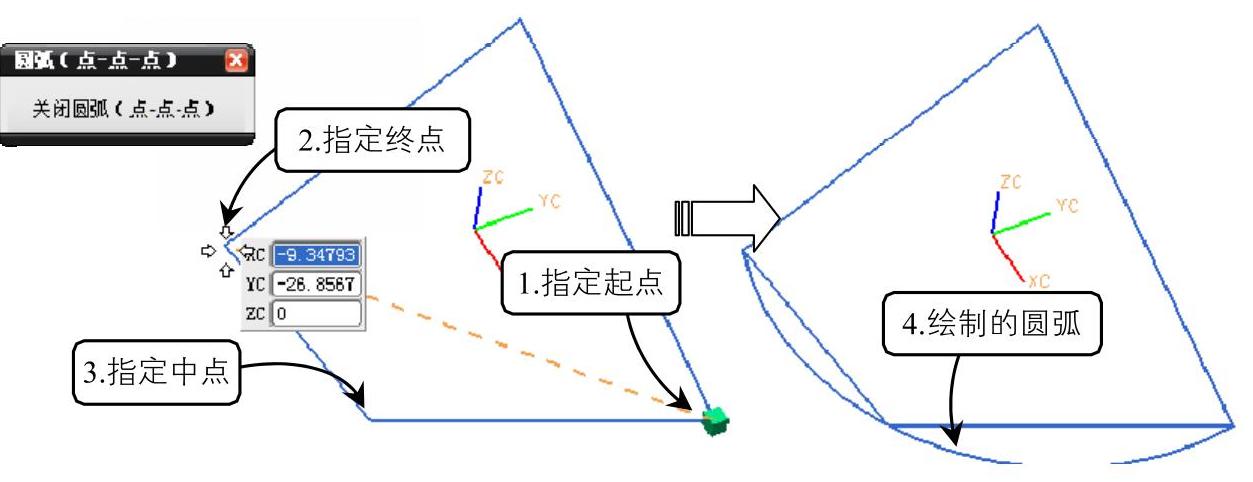

图2-17 绘制(点-点-点)圆弧

2.绘制(点-点-相切)圆弧

“点-点-相切”创建圆弧是指经过两点,然后与一直线相切创建一个圆弧。单击“直线和圆弧”选项组中的978-7-111-49642-7-Chapter02-43.jpg图标,弹出“圆弧(点-点-相切)”对话框,在工作区中移动鼠标依次指定圆弧的起点、终点和相切参照,方法如图2-18所示。

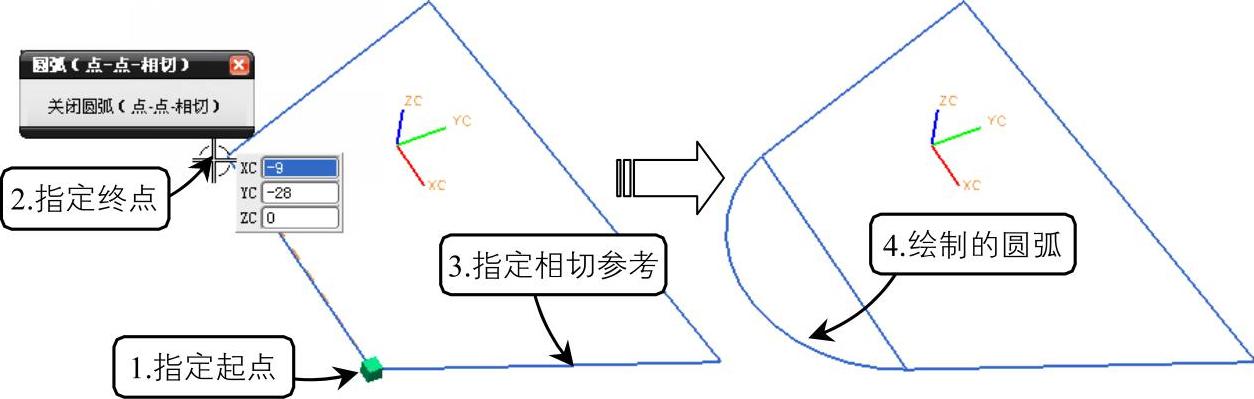

图2-18 绘制(点-点-相切)圆弧

3.绘制(相切-相切-相切)圆弧(www.daowen.com)

“相切-相切-相切”创建圆弧是指经过3条曲线创建一个圆弧。单击“直线和圆弧”选项组中的978-7-111-49642-7-Chapter02-45.jpg图标,弹出“圆弧(相切-相切-相切)”对话框,在工作区中移动鼠标依次指定3条相切参照曲线,方法如图2-19所示。

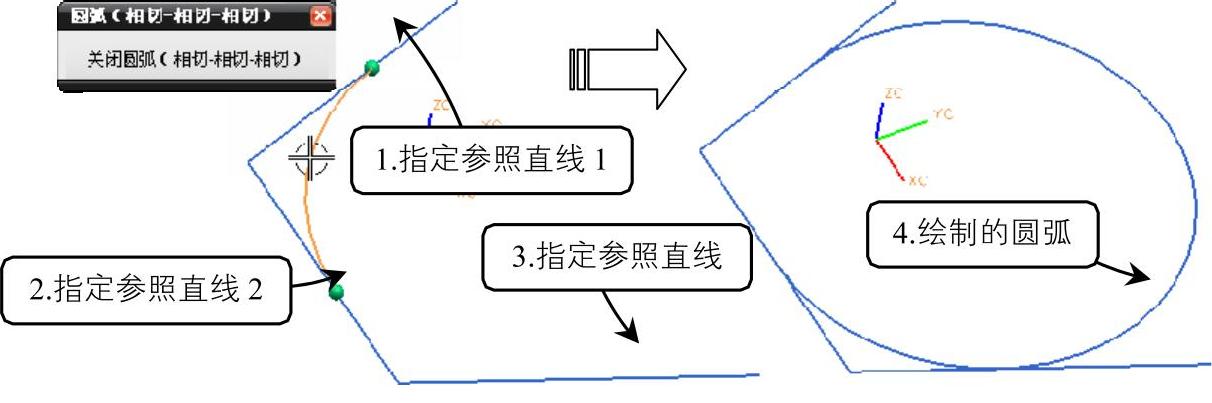

图2-19 绘制(相切-相切-相切)圆弧

4.绘制(相切-相切-半径)圆弧

“相切-相切-半径”创建圆弧是指经创建相切并指定半径的圆弧。单击”直线和圆弧”选项组的978-7-111-49642-7-Chapter02-47.jpg图标,弹出“圆弧(相切-相切-半径)”对话框,在工作区中移动鼠标依次指定两条相切参照曲线,方法如图2-20所示。


图2-20 绘制(相切-相切-半径)圆弧
