UG NX 10的曲面造型功能更为强大，也更易掌握。在UG NX 9的曲面模块上进行修整和完善，新增了“创意塑型”功能，对部分命令也进行了调整。

1.新增“创意塑型”功能

创意塑型是UG NX 9新增加的测试用可选功能，而UG NX 10在此基础之上进行了补充和完善，并正式加入到UG的命令组中。创意塑型是一种快速建模，类似于3Ds max中的建模方式，不依靠数据，而是依靠体素元素进行建模，建模过程相当于捏橡皮泥。相较于传统的建模方式，具有快速、灵活的特点，是未来建模的趋势，也是UG NX的重点发展方向。

创意塑型的建模可以直接从体素形状开始，操控周围的“箱子”以根据需要使形状变形。可以将箱子的各个面细分成所需数量，以更好地进行控制。使用创意塑型功能可轻松创建平滑过渡，并且有许多选项可用于创建形状。最终产品为高质量的B曲面，可作为编辑性很好的NX特征，并且所需时间不到以前方法的一半。这样，您就可以快速实现理念概念化而无需专业知识。创意塑型可以与其他造面和设计工具结合（或一起）使用。

在菜单按钮中选择“插入”→“创意塑型”选项，即可以进入“创意塑型”模块，功能区界面变更如图1-13所示。

图1-13 “创意塑型”模块

在“创意建模”的“创建”选项卡中，包含有“体素形状”“拉伸框架”“放样框架”“扫掠框架”“管道框架”等主要创建方法。每一种命令的操作方法都与“建模”模块下的大体相同，只不过截面“草图”需要转换为“折线”，所创建出来的模型也包含“框架顶点”，如图1-14所示。(www.daowen.com)

通过编辑“框架顶点”，对其进行拖移，便可以得到任意的模型，如图1-15所示。

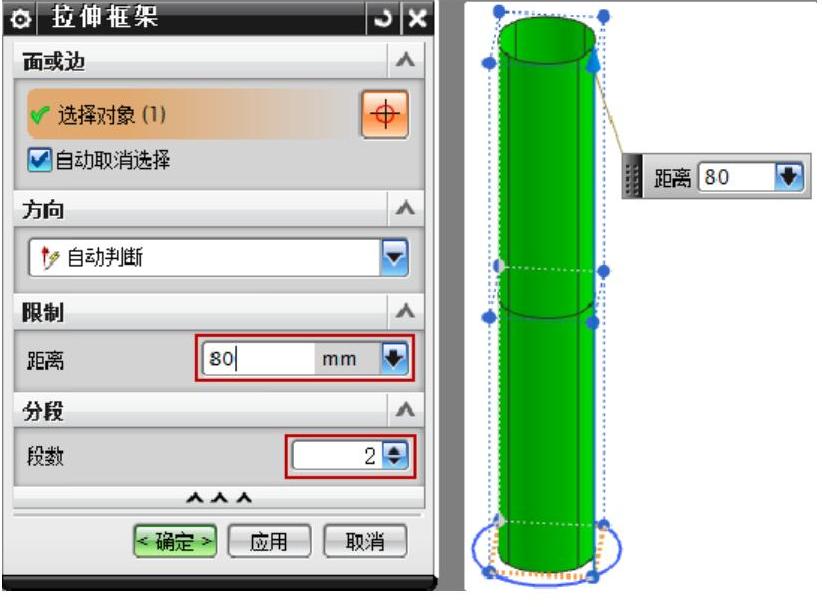

图1-14 “拉伸框架”对话框

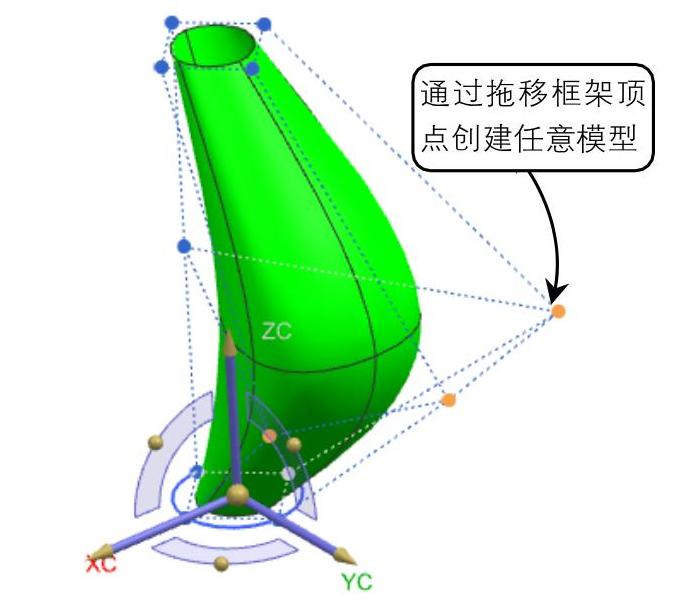

图1-15 对“框架顶点”进行拖移建模

2.“修剪和延伸”命令的调整

“修剪与延伸”分为两个独立命令。以前版本在使用“修剪与延伸”命令时，只能对模型进行简单的延伸与剪切式修剪，而新版本中新增“延伸片体”命令，且能在“偏置”文本框中输入负值，对曲面进行缩短。该命令在第6章有详细介绍。
