UG NX 10以全新的Ribbon界面代替了之前版本的菜单栏和工具条界面，使功能区更紧凑，工具按钮的位置更清晰，提高了设计效率。除了界面的变化，UG NX 10在功能方面也有多项革新，\的常规新增功能简单介绍如下：

1.操作界面更新

UG NX 10的操作界面是用户对文件进行操作的基础，如图1-9所示为选择了新建“模型”文件后UG NX 10的初始工作界面，工作界面主要由选项卡、功能区、上边框条、菜单按钮、导航区、工作区（绘图区）及状态栏等部分组成。在绘图区中已经预设了三个基准面和位于三个基准面交点的原点，这是建立零件最基本的参考。

图1-9 UG NX 10操作界面

可以发现UG NX 10的界面风格与之前版本的不一样，是类似于Windows的浅绿色轻量级风格。如果要转换为以前的经典黑色操作界面的话，可以在菜单按钮中选择“首选项”→“用户界面”选项，打开“用户界面首选项”对话框（也可以通过快捷键Ctrl+2来打开），然后在其中的“NX主题”下拉列表中选择“经典”选项，即可将UG NX的界面转换为以前的风格，如图1-10所示。

图1-10 设置UG界面主题

考虑到读者在接触UG NX 10之前使用的是低版本的UG，所以本书插图一律采用经典模式的界面，以符合读者的使用和观看习惯。(www.daowen.com)

2.UG NX 10全面支持中文

相比于之前的UG版本，UG NX 10最大也最为直观的改进就是对于文件、文件路径中文名的支持。以前版本的UG文件名只能由字母、符号和数字组成，而UG NX 10可以直接指定中文名称，路径中的文件夹也可以包含中文，不需要做任何参数上的更改。如图1-11所示。

图1-11 UG NX 10支持中文

3.新增“极点”捕捉

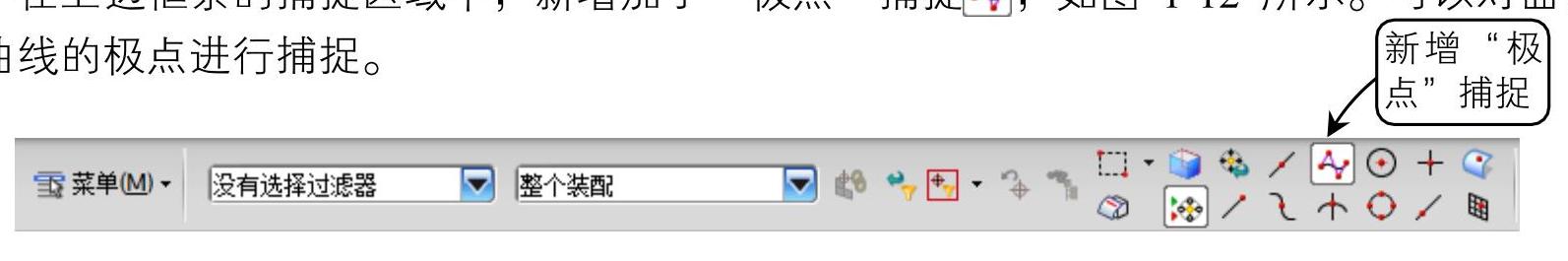

在上边框条的捕捉区域中，新增加了“极点”捕捉，如图1-12所示。可以对曲面和曲线的极点进行捕捉。

图1-12 新增“极点”捕捉
