（一）口诀

电流较大配互感，二次额定为5安。

电表标定5安值，四个端子来接线。

K₁、K2接1、2，3接相线4零线。

电表使用专用表，否则应改内部线。

互感K₂和铁心，与地连接保安全。

（二）说明(www.daowen.com)

低压单相电能表电流量限是有一定限度的，最高为几十安培。当被计量的用电线路电流超过电能表的最高量限时，则要通过电流互感器扩大量程。所用电流互感器的二次额定电流为5A，其一次额定电流应不小于被计量电路的额定电流。

“电表标定5安值，四个端子来接线”是说，电能表的标定电流也应为5A，即与电流互感器的二次电流一致。

“K₁、K₂接1、2，3接相线4零线”是说，电流互感器二次的K₁（或S₁）端接电表的1号端子（端子序号的排列方法为由左到右），K₂（或S₂）端接电表的2号端子；电能表的3号端子接电源的相线（电流互感器的L₁端），4号端子接电源的零线，这一点与不用电流互感器的直接接入法不同。也就引出了本口诀下一句“电表使用专用表，否则应改内部线”。也就是说，需要使用这种接线方式的专用电能表，若使用普通不用电流互感器的直入式电能表，则需要将表打开，拆开3号端子和4号端子之间的连接，并将1号端子旁的“小连片”拆下，将和这个小端子连接的电压线圈端头接到3号端子上，如图9-4a所示。另外还要注意本口诀“互感K₂和铁心，与地连接保安全”的要求。

接入电流互感器后，电能表显示的用电数值乘以电流互感器的比数即为被测量电路所用的电量实际值。例如一段时间后，额定电流为5A的电能表显示的用电量为10kW·h，电流互感器的比数为100/5=20，则被测量电路所用的电量实际值为（20×10）kW·h=200kW·h。

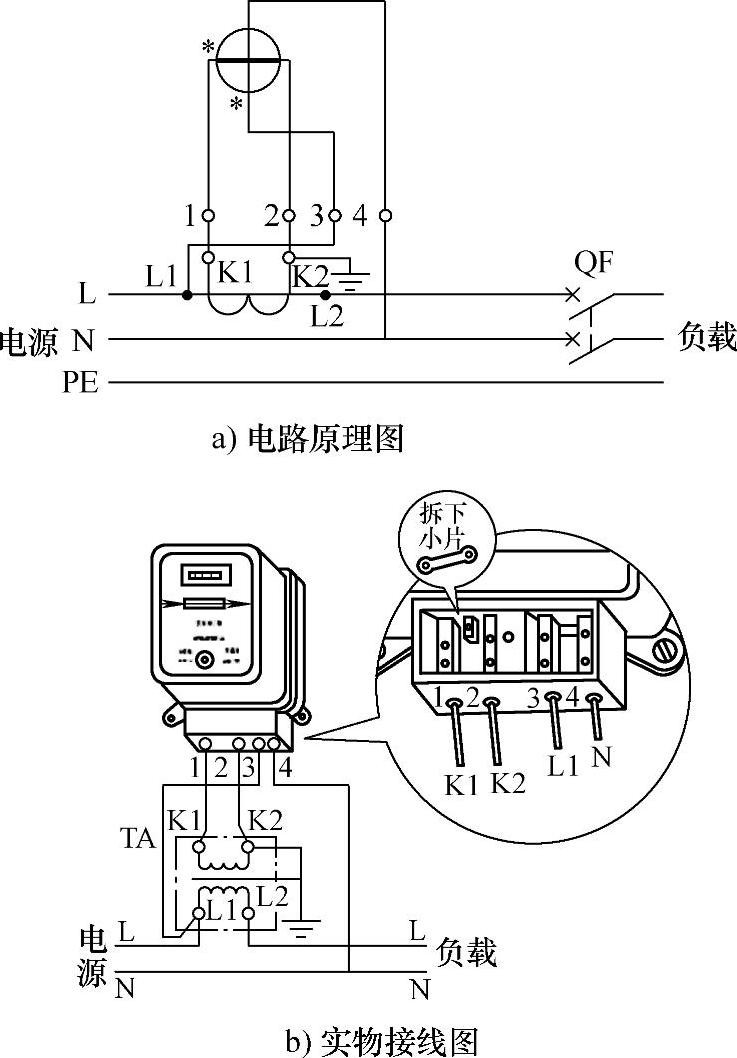

图9-4 单相感应式电能表通过电流互感器的接线
