（一）口诀

剩余电流继电器，俗称漏电保护器。

常用单相和三相，另分一、二、三、四极。

动作电流有大小，反应速度慢和急。

主要结构三部分，触点、线圈、执行器。

没有漏电和为零，执行元件无动力。

发生漏电和有数，电磁感应生磁力。

执行机构跳开闸，避免事故再继续。

（二）说明

1.漏电保护器的用途和分类

漏电保护器是剩余电流断路器的俗称，也称为漏电开关。它是避免因用电设备接地的金属外壳或人体等触及线路中的相线而发生触电事故进一步发展的有效工具，同时具备短路和过载保护功能（即普通断路器的功能），被广泛应用于可能发生触电事故的电气设备中，特别是家用、医用电器和手持电动工具的供电线路中。

剩余电流断路器分电流型和电压型两大类，常用的电流型简称“RCD”，是英文“Residucd Current Protective-Dvdice”的缩写，是本口诀介绍的类型。

从实用功能和性能两方面来分，剩余电流断路器有很多分类。按开关极数（触点对数）分，有一极、两极、三极、四极；按动作快慢分，有普通和快动两种（本口诀“反应速度慢和急”）；另外还按动作电流的大小分为若干种。图8-19给出了几种示例。图8-20所示为线路接线原理示意图。

2.国产品牌型号的含义

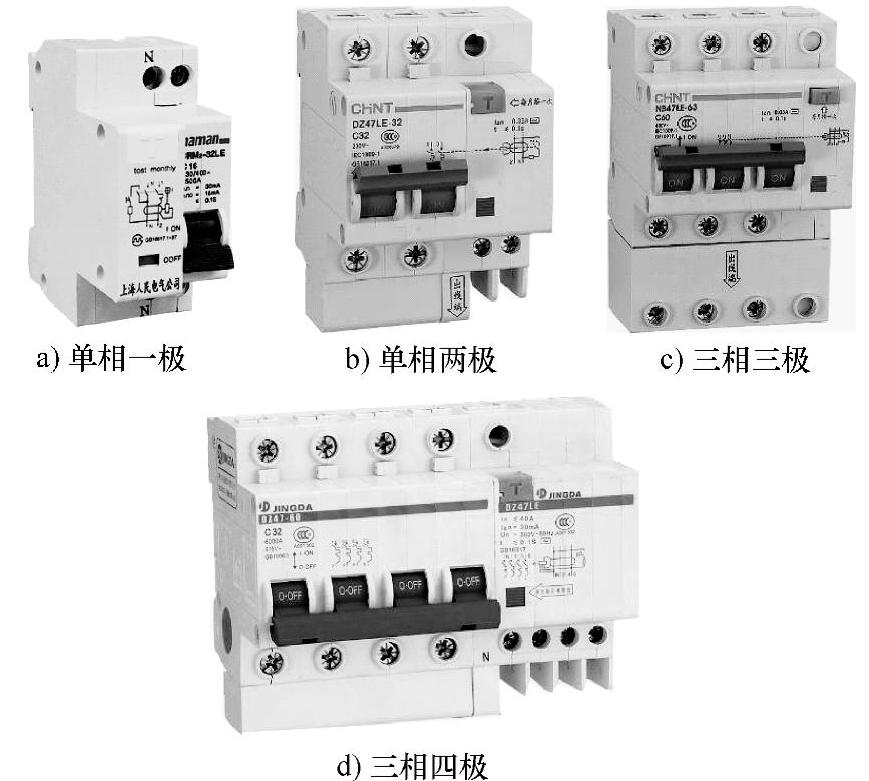

图8-19 剩余电流断路器示例

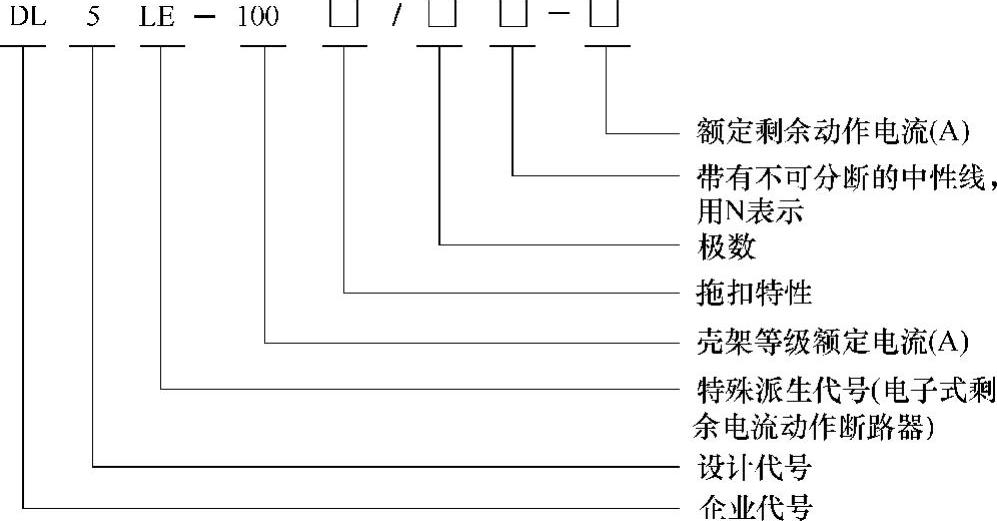

国产品牌剩余电流断路器型号的含义如下：

(www.daowen.com)

图8-20 剩余电流断路器接线原理示意图

由于实用的剩余电流断路器一般是剩余电流保护和短路、过载保护三者合一的类型，所以其型号往往用断路器的字母“DZ”，而不是“DL”，如图8-19给出的DZ47LE-32等。

3.技术指标

剩余电流断路器的技术指标有7个，其名称、定义和常用规格及相关要求见表8-9。

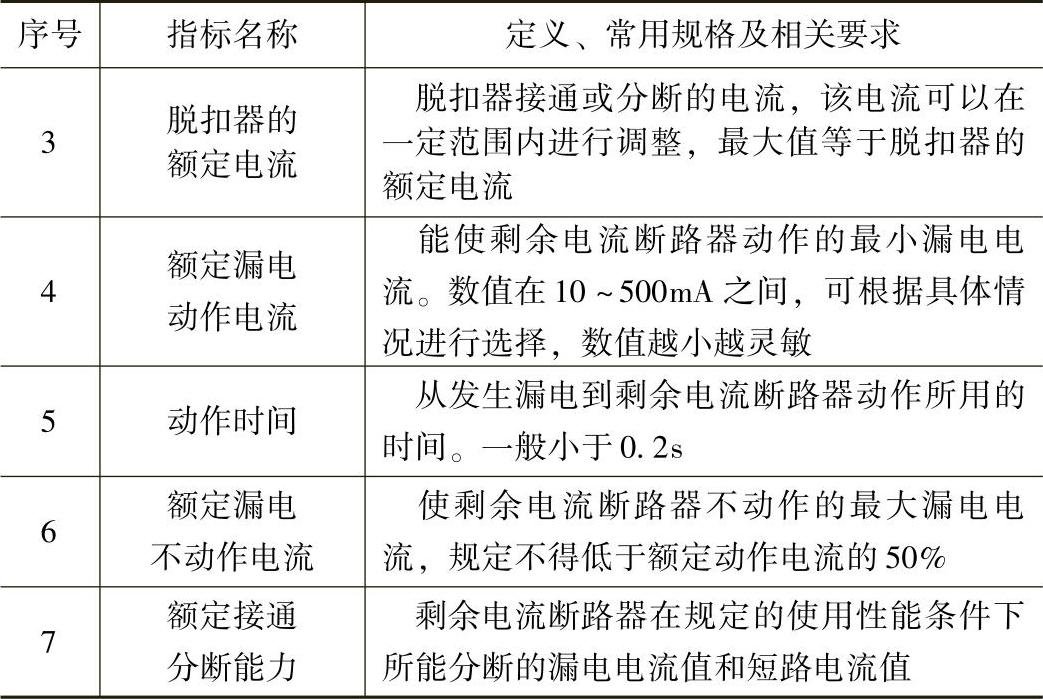

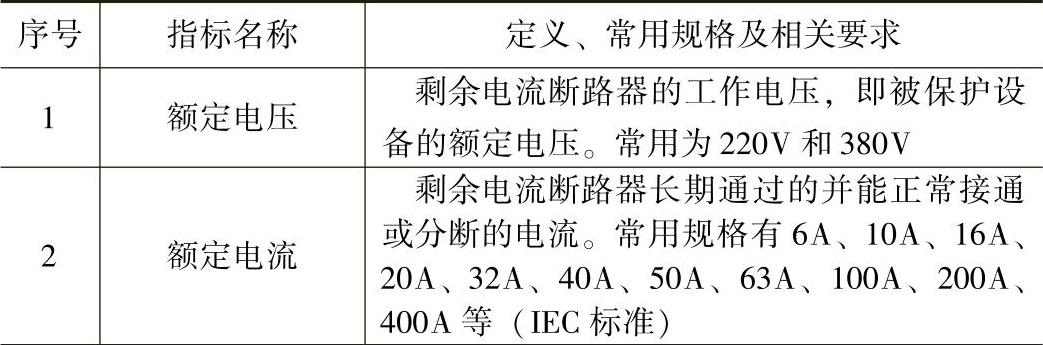

表8-9 剩余电流断路器的技术指标

（续）

4.工作原理

要讲述此问题，首先要了解这种断路器的结构原理。

图8-21给出了几种剩余电流断路器电路原理示意图。从图中可以看出，它们都有一个类似电流互感器的元件。这个“电流互感器”的一次绕组实际上就是供电线路的全部导线，包括所有的相线和中性线，但不包括保护接地线（PE线），它们直接穿过铁心（有些品种是环形线圈）中心孔或绕在铁心上若干圈以后引出到负载端。

线路正常时（即没有漏电故障时），根据电工原理可知，这些导线中流动的电流总和（是相量和，不是绝对值之和）始终为零（本口诀“没有漏电和为零”），因此“电流互感器”的铁心中（或环形线圈，下同）不会产生磁通，二次绕组（或环形线圈，下同）也就不会产生感应电流。而当引出断路器之后的电路有漏电故障时（包括某一相对地或中性线对地），有一部分电流因“流失”而不能全部回到电源端，“电流互感器”一次绕组导线中流动的电流相量总和将不为零（本口诀“发生漏电和有数”），此时所具有的电流差值被称作“剩余电流”，实际上就是线路的“漏电电流”。此时，“电流互感器”的铁心中将有磁通产生，二次绕组也就会产生感应电流。二次绕组将这一感应电流传送给一个电流放大电路，放大后的“剩余电流”再提供给断路器的跳闸线圈，产生电磁力，当电流足够大并使电磁力足够大时，执行机构就会使断路器跳闸，切断故障线路的电源，避免事故的延续（本口诀“电磁感应生磁力。执行机构跳开闸，避免事故再继续”）。

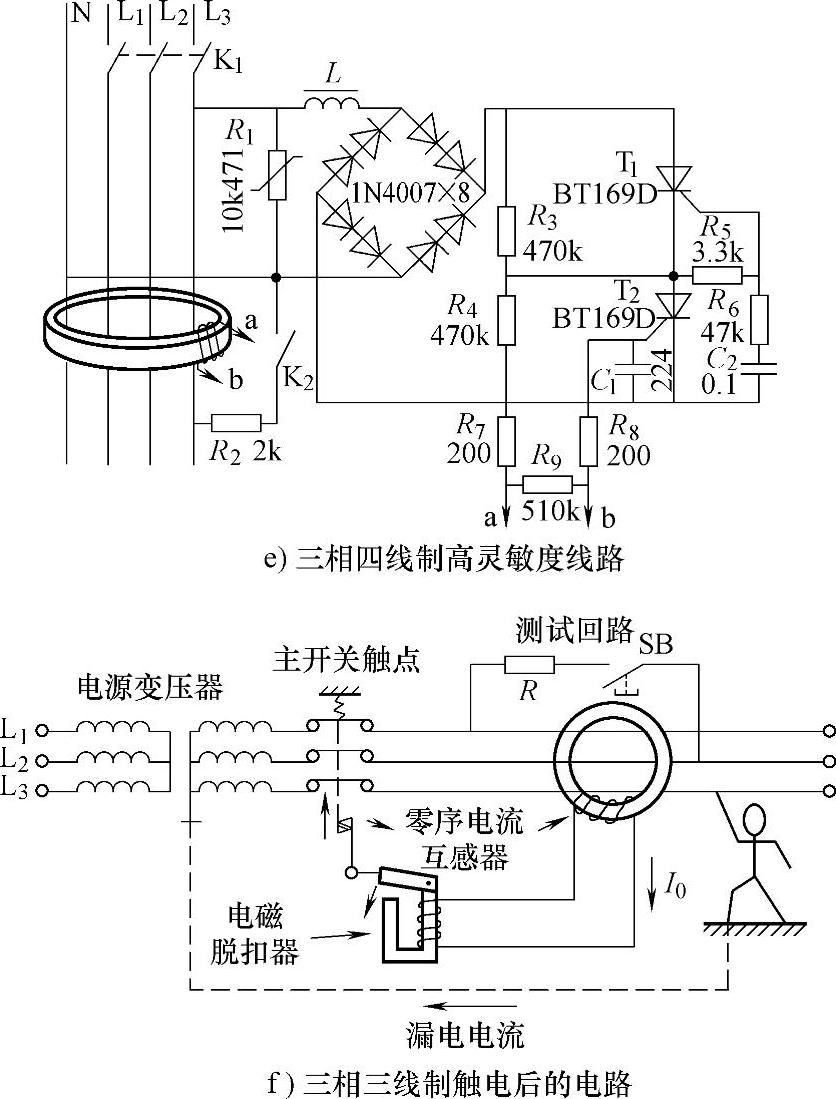

图8-21 剩余电流断路器工作原理示意图

图8-21 （续）
