(一)口诀
各种原因已断电,挂出标牌保安全。
相关开关刀开关,手柄上面挂一面。
“有人工作,禁止合闸”,八个大字写上面。
防止误入遮栏设,再挂标示更明显。
白底红边大黑字,“止步,有电危险!”。
另加红色电符号,老远就能看得见。
电器附近建筑物,配变台架电线杆。
应挂标牌八个字,“禁止攀登,有电危险”。
临时装设木遮栏,离电零点二米远。
户内最矮一米二,户外最少一米半。
安装牢固又可靠,严禁移动和倒翻。(www.daowen.com)
(二)说明
本口诀的“配变”为“配电变压器”的简称。
“临时装设木遮栏,离电零点二米远”即“装设的临时木(竹)遮栏,距低压带电部分的距离应不小于0.2m”。“电”代表“低压带电部分”。
图7-37给出了几种防止触电的安全警示标牌。
在停电检修将电源开关断开后,为防止有人在不知情的情况下合闸,造成相关人员触电或发生其他事故,应在与电源线路隔离开关的合闸手柄上“挂牌”,“挂牌”的形式如图7-37所示;也可自制,文字为“有人作业,严禁合闸”等,如图7-38a所示。有必要时,还应“加锁”,即在不许合闸的开关手柄或开关柜的门上上锁,没有专用钥匙不能将其打开。若停电作业现场涉及多个岗位,则要求设置的锁个数与岗位数相同,这些锁要实现“联锁”,即所有的锁都打开才能对原“加锁”的开关
图7-37 几种防止触电的安全警示标牌

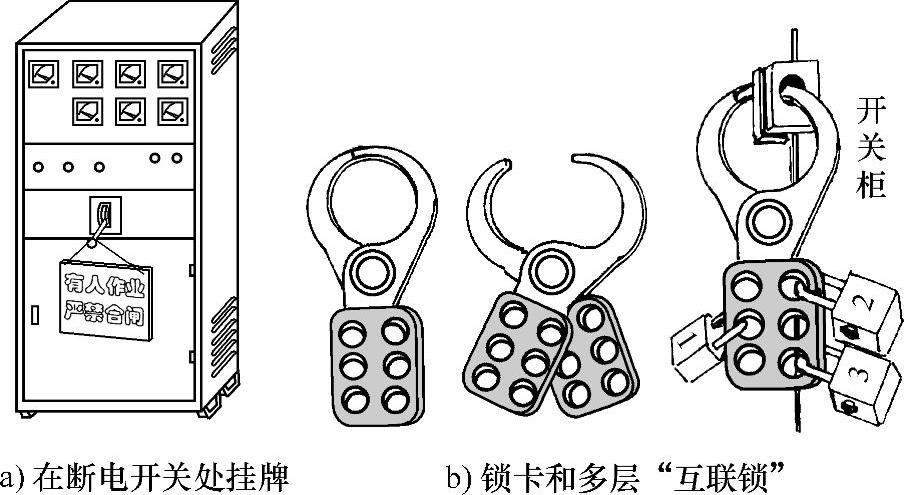

图7-38 在电源开关处挂牌或上锁
进行合闸操作,这就最大限度地保证了所有环节的安全,如图7-38b所示。
