线路检修作业前的挂接地线准备工作

时间:2023-06-22 理论教育 版权反馈
【摘要】:检修设备已停电,立即挂好接地线。接地牢固并可靠,不准缠绕方式连。图7-36给出了使用悬挂型接地线的工作实况。“运行线路感应压,检修线路挂地线”即“当运行线路对停电检修的线路或设备产生感应电压而又无法停电时,应在检修的线路或设备上挂接地线”。“不准缠绕方式连”是说,不允许用将导线相互缠绕的方法进行地线连接,以避免松脱造成接地线路断开或接触电阻大等事故隐患。

线路检修作业前的挂接地线准备工作

(一)口诀

接地导线分两段,包含一根接地段,

另外还有三、四根,组成一段短路线。

截面至少十六方,采用多股软铜线。

接地导线要专用,不可乱用其他线。

检修设备已停电,立即挂好接地线

为保安全百分百,地线应该挂两端。

所有可能送电处,都要挂上才保险

同杆多层下到上,人体周围近到远。

运行线路感应压,检修线路挂地线。

挂接地线先接地,然后方可挂上边。

接地牢固并可靠,不准缠绕方式连。

无线引出接地网,可把临时地线安,

打入地下点六米,使用钢管或钢钎。

先拆挂线再拆地,和前挂线正相反。(www.daowen.com)

为保安全戴手套,人与地线要绝缘。

要移接地先请示,并将内容票上填。照明用户单电源,户内检修要停电,刀闸拉开电箱锁,可不挂接接地线。

(二)说明

图7-35给出了两种专用的接地线产品。夹持型主要用于配

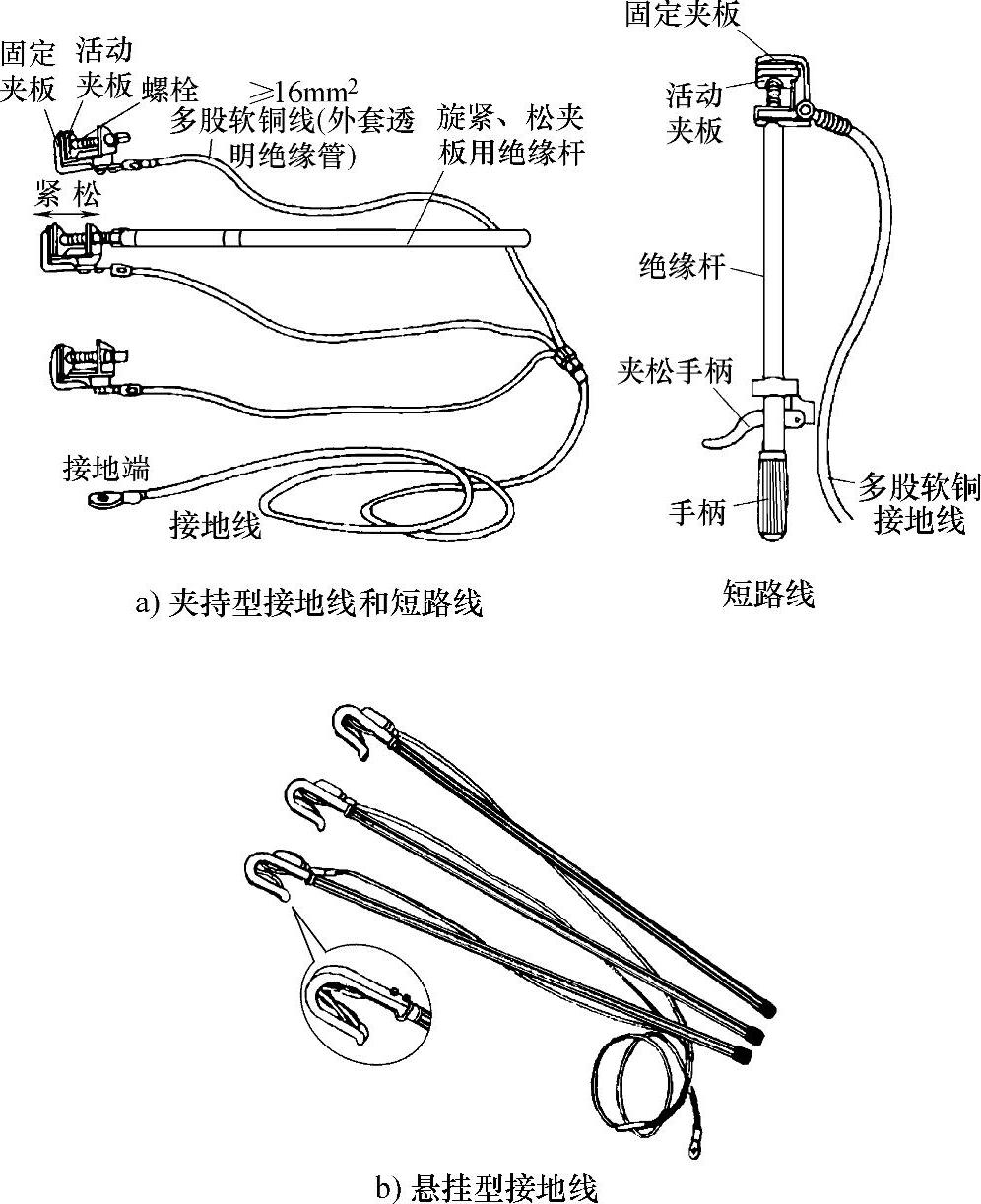

图7-35 两种专用接地线

电柜等较低位置的母排接地,悬挂型则用于架空线路接地。图7-36给出了使用悬挂型接地线的工作实况。

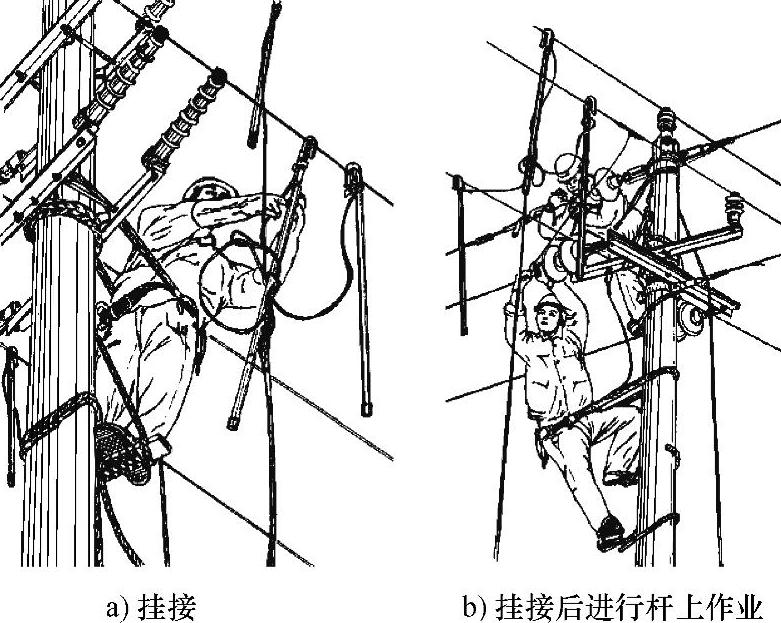

图7-36 挂接临时接地线的工作实况

截面至少十六方采用多股软铜线即“接地线必须采用多股软裸铜线,每根截面积不得小于16mm2。严禁使用其他导线作接地线”。使用多股软裸铜线作接地线是为了避免断线,一旦因某些原因造成断线时,能清楚地看到断线部位。为了保护接地线,一般采用透明的塑料作为外层护套。

同杆多层下到上人体周围近到远即“同杆架设的多层电力线路挂接地线时,应先挂下层导线,后挂上层导线;先挂离人体较近的导线或设备,后挂离人体较远的导线或设备”。

运行线路感应压检修线路挂地线即“当运行线路对停电检修的线路或设备产生感应电压而又无法停电时,应在检修的线路或设备上挂接地线”。

不准缠绕方式连是说,不允许用将导线相互缠绕的方法进行地线连接,以避免松脱造成接地线路断开或接触电阻大等事故隐患

刀闸拉开电箱锁可不挂接接地线即“如果进户线刀开关或熔断器已断开,并将配电箱门锁住,可不挂接地线”。
