规定对接户线和进户线的档距、最小截面和线间距离

时间:2023-06-22 理论教育 版权反馈
【摘要】:线规要按供电算,最小截面防拉断。接户线和进户线的定义和区别见表7-9。为保证使用寿命,接户线和室外进户线应使用耐气候型绝缘线。是根据SDJ207—1987《10kV及以下架空配电线路设计技术规程》中的第九章第9.0.3条编写的。为了保证导线具有足够的抗拉强度,防止在大风天气或冬季覆冰等特殊环境下被拉断,导线的截面积应在满足供电量的同时,还要有最小面积的要求。

规定对接户线和进户线的档距、最小截面和线间距离

(一)口诀

接户档距怎样算?二十五米是一关。

超过二五怎么办?设立中间接户杆。

总长不超五十米,耐气候型绝缘线。

线规要按供电算,最小截面防拉断。

电杆引下档距十,沿墙敷设六米算,

铝线最细四平方,二点五方是铜线。

档距十至二十五,铝六铜四最细线。

室外接户进户线,线间距离怎样算?

沿墙敷设点一米,零点一五自电杆。

(二)说明

以下说明请参见图7-23。接户线和进户线的定义和区别见表7-9。

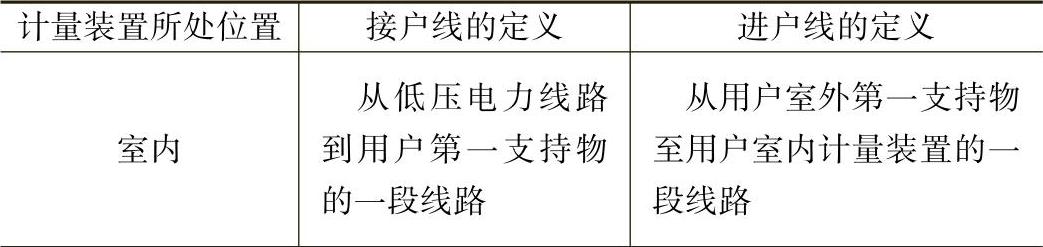

表7-9 接户线和进户线的定义和区别

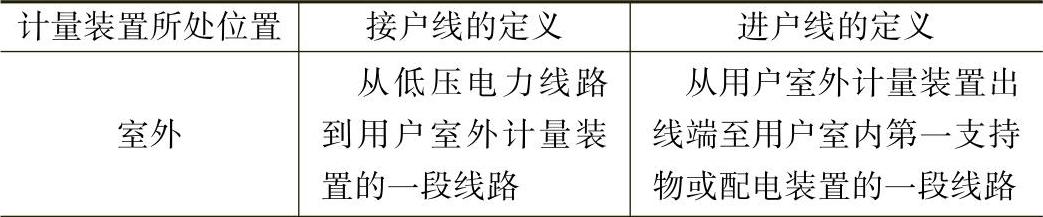

(续)



图7-23 对接户线、进户线档距、最小截面的规定

1.接户线的最小档距和有关规定

这是本口诀第一部分所讲的内容。

进户线的相线和中性线或保护中性线应从同一电杆上引下,其档距不应大于25m,超过25m时,应加装接户杆,但接户线的总长度(包括沿墙敷设部分)不宜超过50m。

为保证使用寿命,接户线和室外进户线应使用耐气候型绝缘线。

2.接户线和室外进户线的最小截面规定DL/T 5220—2005

这是本口诀第二部分所讲的内容。是根据SDJ207—1987《10kV及以下架空配电线路设计技术规程》中的第九章第9.0.3条编写的。

为了保证导线具有足够的抗拉强度,防止在大风天气或冬季覆冰等特殊环境下被拉断,导线的截面积应在满足供电量的同时,还要有最小面积的要求。具体数值见表7-10。

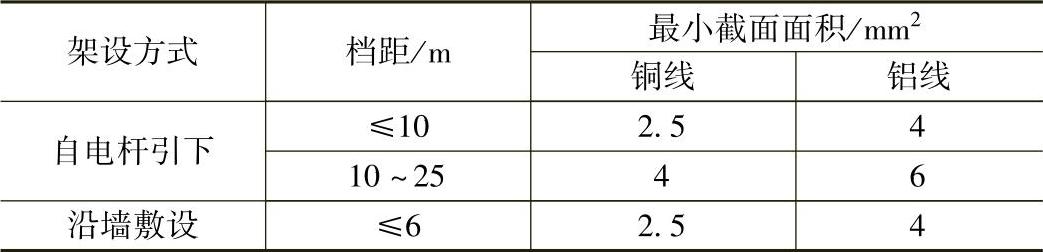

表7-10 接户线和室外进户线的最小截面规定


由表中铜线和铝线的截面面积数值,可计算得出它们之间的关系为

铝线的截面面积∶铜线的截面面积=(或≈)1.5∶1

利用这一关系,我们可知记住其中一种导线的数据,就可得到另一种导线的数据,即本口诀同一电流两种线铝是铜的一倍半

3.接户线和室外进户线的最小线间距离的规定

这是本口诀第三部分所讲的内容。

自电杆引下时为0.15m(150mm);沿墙敷设时为0.1m(100mm)。
