同杆架设横担之间的最小垂直距离规定

时间:2023-06-22 理论教育 版权反馈
【摘要】:(二)说明对于在一根电杆上安装两层或更多层横担的,为了防止上下线路发生接触短路等事故,各横担之间应留有足够的安全垂直距离。图7-11 同杆架设两个及以上横担之间的最小垂直距离1.同杆架设高低压线路应尽可能使同一杆上的高、低压线路是同一路的电源。为了避免电力线路与弱电线路之间相碰发生短路,造成弱电线路的设备损坏和使用人员触电事故,电力部门规定,低压电力线应在弱电线路的上方。

同杆架设横担之间的最小垂直距离规定

(一)口诀

同杆电压有高低,确保两者垂直距。

直线电杆一米二,分支转角保一米。

同杆低压多路线,担间垂距怎样算?

直线电杆零点六,分支转角零点三。

低压电杆架弱电,电管不批不能干。

弱电架在低压下,上下垂距一米半。

(二)说明

对于在一根电杆上安装两层或更多层横担的,为了防止上下线路发生接触短路等事故,各横担之间应留有足够的安全垂直距离。这个距离与线路的档距、线路电压等级等有关,具体规定见表7-6和图7-11。另外,还有如下说明。

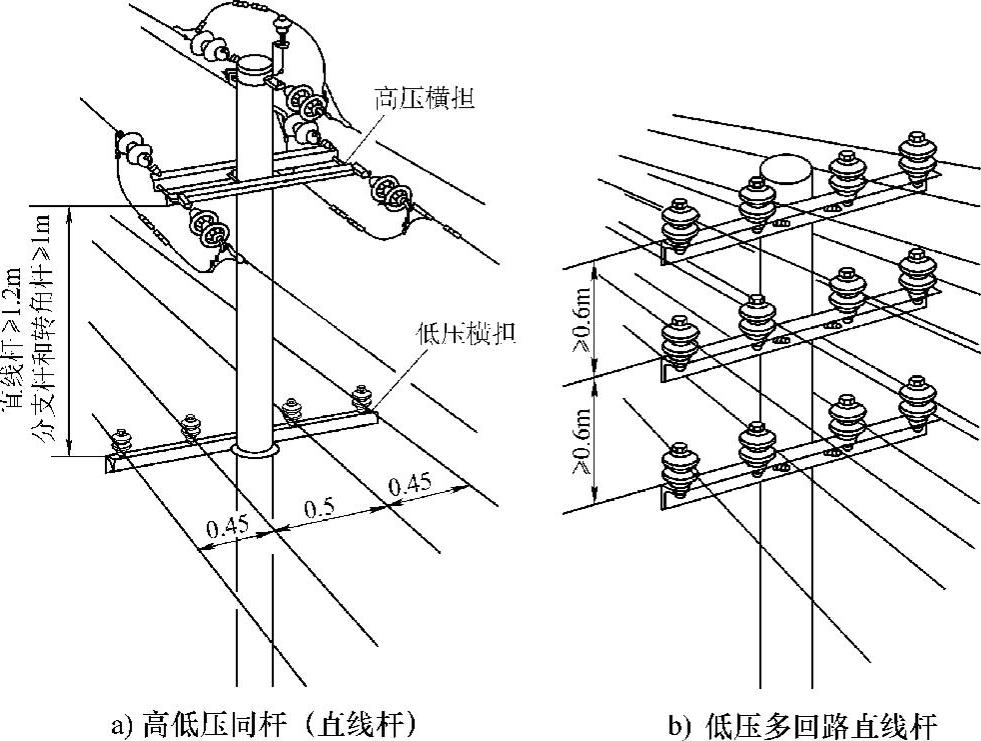

图7-11 同杆架设两个及以上横担之间的最小垂直距离

1.同杆架设高低压线路

应尽可能使同一杆上的高、低压线路是同一路的电源。在检修时可做到同时断电。这样就会更加安全。


图7-11 (续)

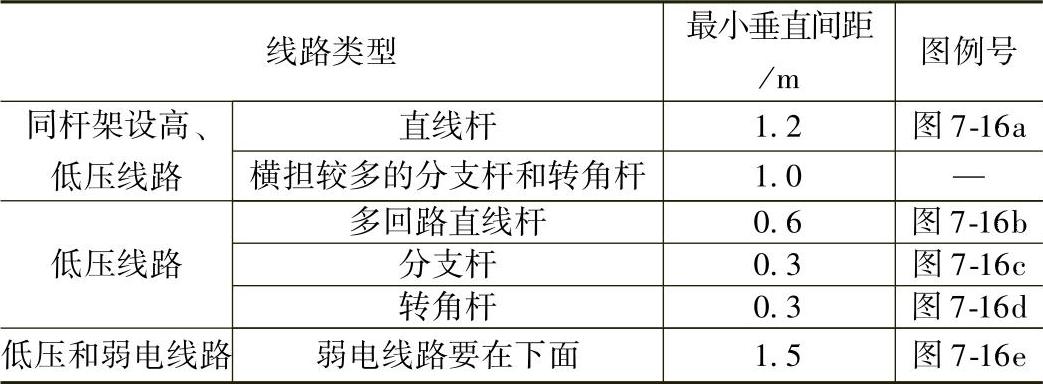

表7-6 同杆装置多根横担之间的最小垂直间距


2.同杆架设强电和弱电的线路

要在低压线路电杆上同时架设弱电线路(如广播、电话、有线电视等线路)时,必须事先征得相关电力管理部门的同意和批准后,方可施工(本口诀低压电杆架弱电电管不批不能干)。为了避免电力线路与弱电线路之间相碰发生短路,造成弱电线路的设备损坏和使用人员触电事故,电力部门规定,低压电力线应在弱电线路的上方。
