（一）口诀

变向终端耐张杆，平衡张力斜拉线。

标准斜度四十五，若受限制可改变。

最小三十打角拉，中途打折加一杆。

四十五度拉线长，垂高尺寸一倍半。

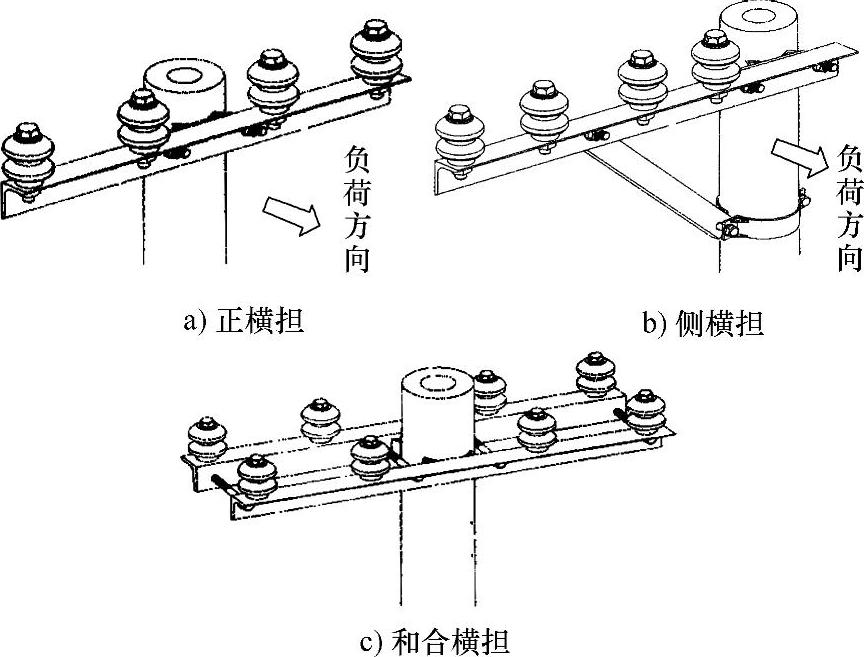

图7-7 横担的三种安装类型和安装方位

（二）说明

线路中的变向杆、耐张杆、终端杆都需要加斜拉线来平衡导线对电线杆的张力。所设拉线与地面（水平线）或电线杆（铅垂线）的夹角最好为45°，此时的稳定性最好，也最省材料。当受地形限制时，也可设计成其他的角度（拉线与水平线或铅垂线），但不应小于30°。图7-8给出了斜拉线的结构和所用零部件。

当夹角为45°时，拉线地面以上的理论长度为拉线抱箍至地面垂直距离的2倍，即约为1.414倍。但考虑到两端绑扎回弯部分所需尺寸，一般要达到1.5倍（本口诀“四十五度拉线长，垂高尺寸一倍半”），有时甚至还要多一些。拉线坑至电线杆的水平距离与拉线抱箍至地面垂直距离相等。

当拉线与水平面的夹角为30°时，拉线的理论长度为拉线抱箍至该拉线下端垂直距离的2倍；拉线与电线杆的夹角为30°时，拉线的理论长度为拉线抱箍至该拉线下端垂直距离的倍；即约为1.155倍。中间打折时，拉线长度为两段长度之和。拉线坑至电线杆的水平距离应为折点与电线杆的水平距离和折点至拉线坑的水平距离之和。

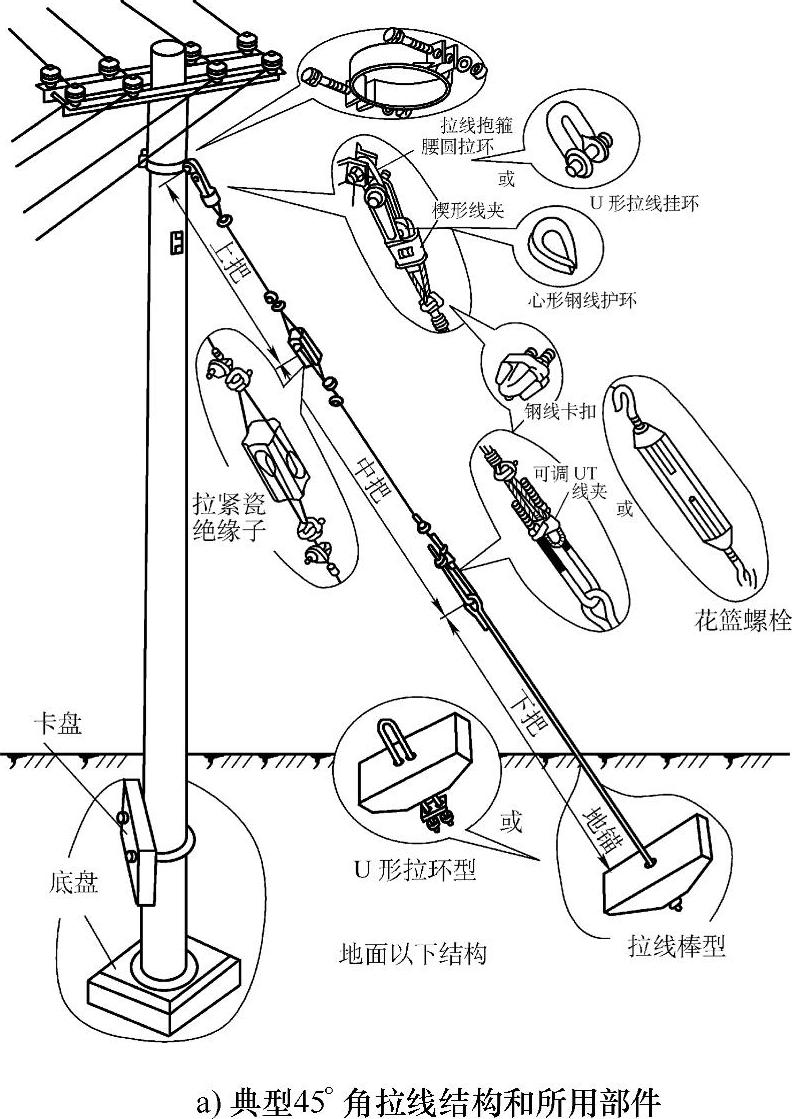

图7-8 拉线的结构和所用的零部件(www.daowen.com)

图7-8 （续）

（三）举例

例1：某终端杆需设置45°拉线。测得拉线抱箍至地面垂直距离为8m。求拉线的理论长度和实际长度各为多少米？拉线坑至电线杆的水平距离应为多少米？

解：（1）拉线的理论长度：拉线的理论长度为抱箍至地面垂直距离的1.414倍，即1.414×8m=11.312m。

（2）拉线的实际长度：拉线的实际长度为抱箍至地面垂直距离的1.5倍，即1.5×8m=12m。

（3）拉线坑至电线杆的水平距离：拉线坑至电线杆的水平距离应等于抱箍至地面垂直距离，即8m。

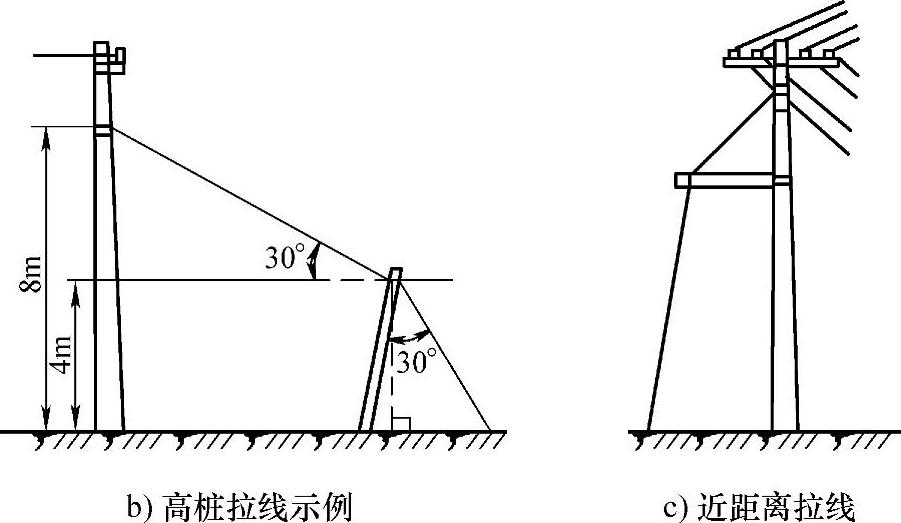

例2：某转角杆需设置图7-8b所示的30°拉线。测得拉线抱箍至地面垂直距离为8m，折点距地面的距离为4m。求拉线的理论长度和拉线坑至电线杆的水平距离各为多少米？

解：（1）拉线的理论长度：该拉线由两段尺寸组成，第一段（即上面的一段）与水平面的夹角为30°，第二段（即下面的一段）与电线杆的夹角为30°。

根据题意，第一段对应的电线杆长度（即拉线抱箍至该拉线下端垂直距离）为8m-4m=4m。所以第一段拉线的理论长度为2×4m=8m；第二段拉线的理论长度为1.155×4m=4.62m。

拉线总理论长度为8m+4.62m=12.62m。

（2）拉线坑至电线杆的水平距离：拉线坑至电线杆的水平距离由两段组成，即4m×1.732+4m÷1.732=9.24m。
