（一）口诀

常用横担有两种，角钢制作最常用；

陶瓷横担绝缘子，常用万伏线路中。

横担安装三类型，两边对称称为正；

若偏称为侧横担；和合横担俩组成。

单根横担要安装，装在电杆负荷方。

（二）说明

1.横担的种类

根据电杆的不同和输电线路电压的高低等条件，制作横担的材料、横担的规格形式以及安装要求等，将有所不同。

10kV级及以下的输电线路，较常使用角钢制作的横担，如图7-5a所示；有的场合使用既可作为绝缘子，又可承担横担作用的陶瓷材料“横担”（本口诀“陶瓷横担绝缘子，常用万伏线路”中），如图7-5b所示。(www.daowen.com)

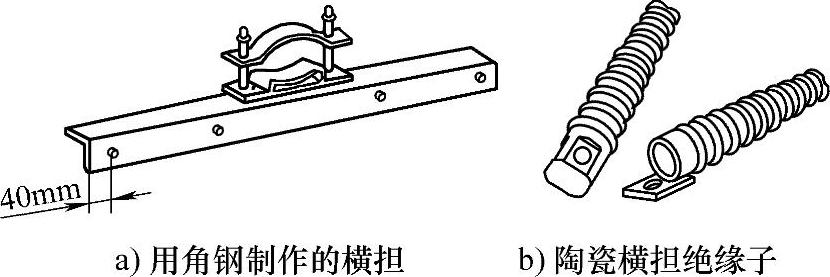

图7-5 两种类型的横担

用角钢制作的横担在电杆上的安装器件有两种，一种使用一个U形抱箍和螺母、平垫等；另一种是利用一个半圆夹板、一个M形抱箍和两个直螺栓及相应的螺母电垫圈等，如图7-6所示。

2.横担的三种安装类型

根据不同的需要，横担的安装类型有三种，分别称为正横担、侧横担和和合横担，如图7-7所示。其中，正横担主要用于直线杆，在低压小容量线路中也用于终端杆和转角杆；侧横担的用途与正横担相同，但只用于安装环境条件不适宜使用正横担的情况下；和合横担则主要用于耐张杆、终端杆和跨越杆。

3.安装方向

横担的安装方向仅对只有一条横担的安装类型而言，安装在用电负荷（用电设备）一侧（本口诀“单根横担要安装，装在电杆负荷方”），如图7-7a、b标注所示的方向。

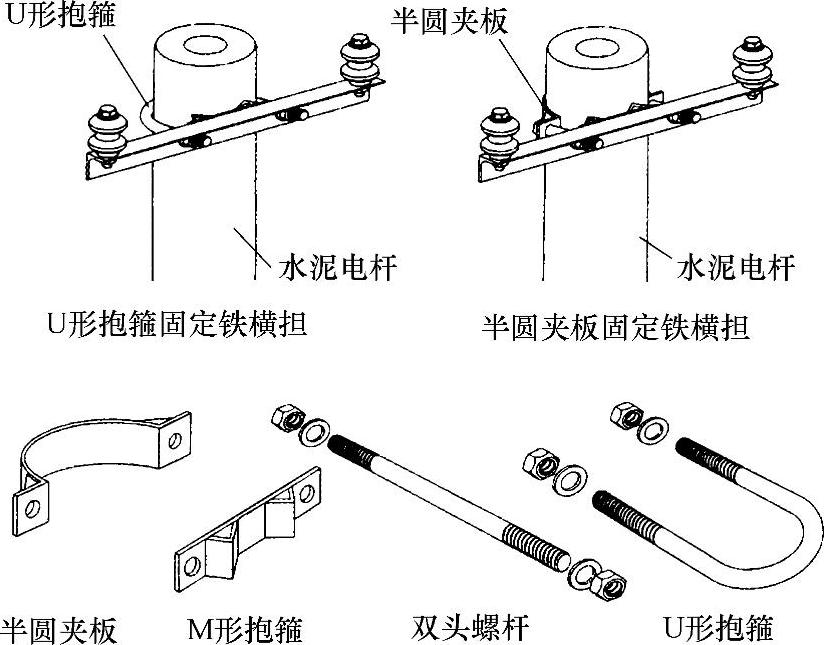

图7-6 水泥杆角钢横担安装方式及部件
