水泥电杆的尺寸规格和锥度详解

时间:2023-06-22 理论教育 版权反馈
【摘要】:(一)口诀架空线路水泥杆,足够高度保安全。电杆上细下端粗,锥度一比七十五。应根据电线杆所处的位置来决定其规格。一般情况下,在线路转角和两个终端因所受张力较大,应选用较粗一些的规格。常用锥形水泥电线杆的规格尺寸见表7-1。(三)计算举例和常用锥形水泥电线杆的规格尺寸已知某一锥型水泥电杆的高度为10m,杆稍直径为150mm,求其杆根直径。

水泥电杆的尺寸规格和锥度详解

(一)口诀

架空线路水泥杆,足够高度保安全。

高压十二至十五,低压最矮八米杆。

电杆上细下端粗,锥度一比七十五。

杆稍直径有三种,十五、十七和十九。

所用单位为厘米,选择规格看用途。

线路中间可用细,转角、终端要用粗。

(二)说明

选用水泥电线杆架设线路时,应根据线路电压的高低以及线路所要经过的区域,确定电杆的高度。为确保用电安全,该高度有一个最低限度,即高压输电线路不应低于12m,一般为12~15m;低压输电线路不应低于8m。

电杆上细下端粗锥度一比七十五是说,较常用的水泥电线杆都是下粗上细的锥形圆柱体,其锥度(或称为拔度)一般为1∶75,即两端面直径之差与该电线杆的高度之比为1∶75,如图7-1所示。

d代表杆稍直径,D代表杆根直径,h代表杆高(或称为杆长),单位均用m。则已知dh,求D时,则有:


同一长度的电线杆有粗有细,按杆稍的直径来分,有15cm、17cm和19cm三种(本口诀杆稍直径有三种十五、十七和十九所用单位为厘米),常用的为前后两种。应根据电线杆所处的位置来决定其规格。一般情况下,在线路转角和两个终端因所受张力较大,应选用较粗一些的规格(本口诀选择规格看用途线路中间可用细转角、终端要用粗)。

常用锥形水泥电线杆的规格尺寸见表7-1。

(三)计算举例和常用锥形水泥电线杆的规格尺寸

已知某一锥型水泥电杆的高度为10m,杆稍直径为150mm,求其杆根直径。


图7-1 水泥电杆的尺寸规格和锥度

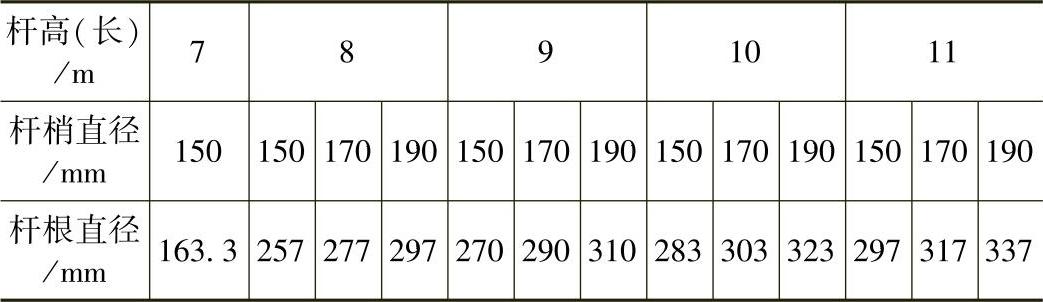

表7-1 常用锥形水泥电线杆的规格尺寸


已知h=10m;d=150mm=0.15m;求D=?
