（一）口诀

合闸按钮已按下，没有动作原因查。

控制电路有断路，线包两端无电压。

通电之后噪声大，常见原因会有仨：

铁心接触不密实；复位弹簧弹力大；

铁心端面短路环，因故断开或掉下。

合闸按下触点合，手一离开就跳闸，

自保环节有问题，常开触点首先查。

断电之后不断开，触点烧熔最可怕。

触点过热接触虚，恶性循环危害大。

通电之后线包烧，二百二通三百八。

（二）说明

1.按下合闸按钮后，接触器不动作

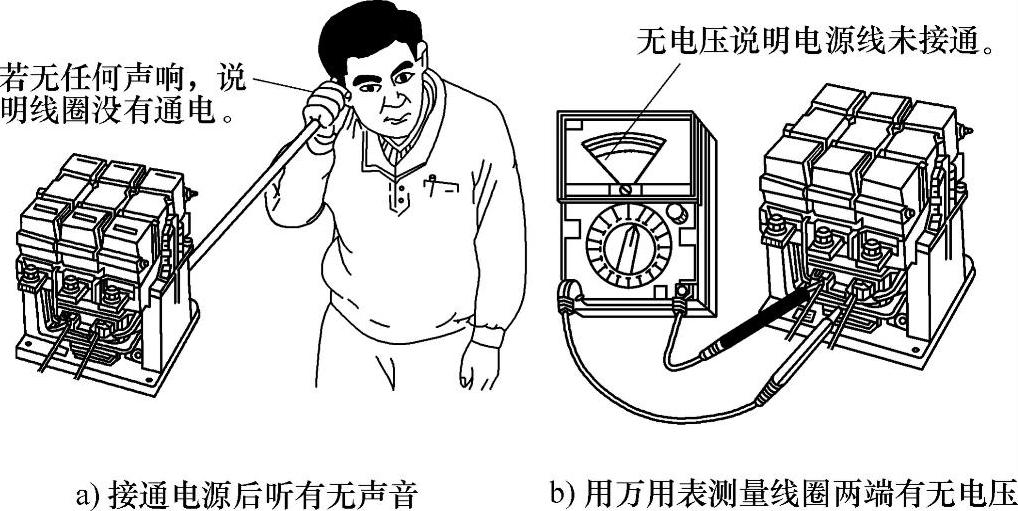

此时若细听其线圈根本没有声响，则说明线圈没通电。可使用一段绝缘管一端抵在线圈外面，一端贴在耳朵上测听，如图6-47a所示。

可用电压表测量线圈两端，如有电压并且达到额定值左右，说明线圈内部已断线（包括外引线部分），若无电压，说明外电路有断路故障，如图6-47b所示。应顺着线路逐级进行查找，重点放在熔断器、按钮和各连接点处。

也可使用验电笔进行查找。应注意的是，380V（两条相线连接线圈）和220V（一条相线和一条零线分别连接线圈的一个出线端）检测的现象与故障的关系将有所不同。

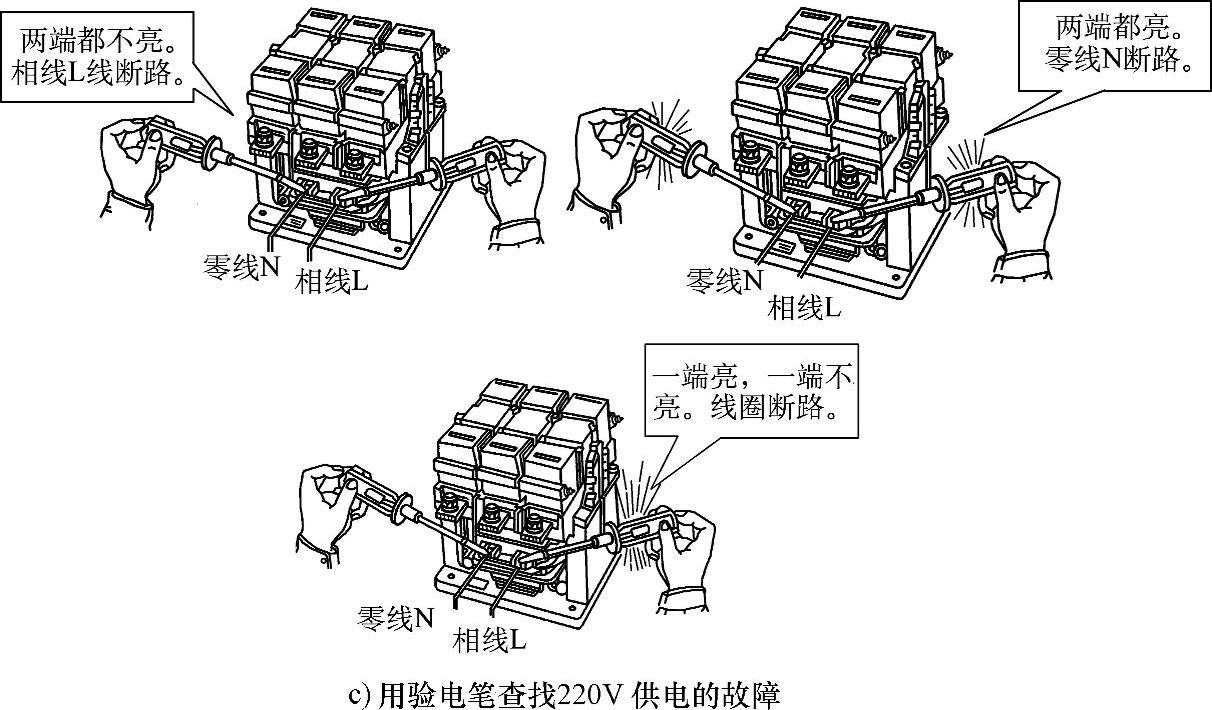

使用220V电源的，若线圈两端验电笔都不亮，说明相线端的线路有断路故障；若线圈两端验电笔都亮，说明零线端的线路有断路故障；若线圈相线端验电笔亮，零线一端验电笔不亮，说明线圈内部线路有断路故障，如图6-47c所示。

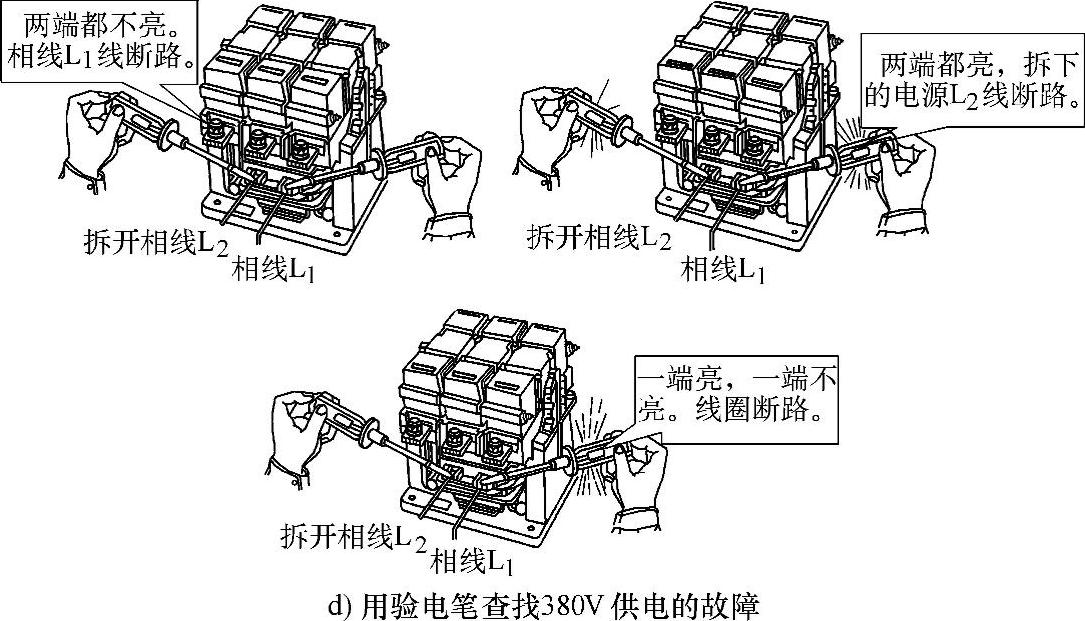

对于380V电源的，如线圈两端验电笔都亮，则停电并拆下一端连线后再通电进行检查，若此时还是两端都亮，则说明故障发生在外电路刚被拆下的那条线路中；若两端都不亮了，则

图6-47 按下合闸按钮后，接触器不动作的原因和查找方法

图6-47 （续）

图6-47 （续）

说明故障发生在外电路没被拆下的那条线路中；若一亮一灭，则是线圈内部断路，如图6-47d所示。

2.通电后有响声但不能完全吸合

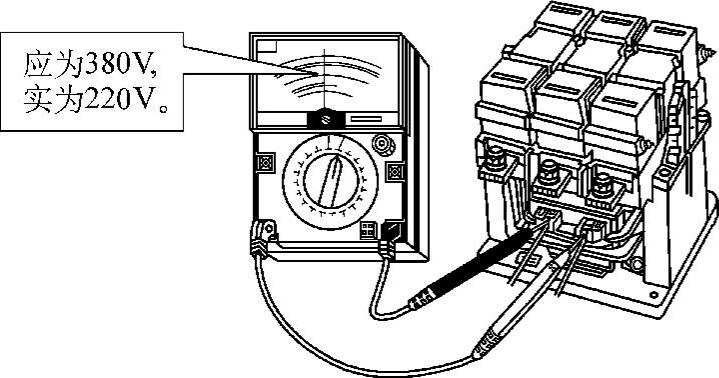

（1）提供给线圈的电源电压过低。较常见的是将本来应接380V电源的线圈接了220V或更低电压的电源。可用万用表测量线圈两端的电压得知，如图6-48所示。

（2）接触器内部或外电路中有虚接故障，造成电压时高时低。

图6-48 测量接触器两端电压确定是否用错电源

3.噪声较大

（1）铁心接触面上有粘结物，使其接触不密实。在清除铁心接触面上的粘结物后，若还有一定的噪声，可在接触面上薄薄涂一层润滑脂，可减小噪声。但应注意的是，可能因此而造成粘结灰尘等杂物，要及时清理。此方法在野外或灰尘较多的场合不宜使用。

（2）铁心接触面上的“短路环”（见图6-49a）断裂或脱落。短路环一般用铜质材料制造，其作用就是为了减少铁心在交变磁场下产生的振动和噪声。所以一旦断裂或脱落，铁心就会发出明显的噪声。修复时，焊接或更换、重装都要达到原来的要求，否则将达不到原来的效果。(www.daowen.com)

（3）铁心的复位弹簧（或称为“反作用弹簧”，CJ12系列见图6-49b）过硬或安装不当。此时，将造成弹力过大，线圈通电产生的电磁力将会付出较多的部分用于与复位弹簧的反作用力来平衡，所以较多地消耗了动、静铁心之间的吸合力，造成接触不良，产生振动和噪声。应视情况更换或调整。

（4）对CJ12系列，当动触点的压力调节弹簧（见图6-49c）因调节不当造成弹力较大时，也会造成类似复位弹簧所引起的故障。

4.断电后不能跳开

在按动分闸按钮（或关电源开关），并且电源指示灯也切换到了“停止”的状态，但由于接触器的故障，其主触点并没有或未完全断开，使其输出端仍然带电，这是很危险的，极易发生触电或设备损坏事故（本口诀“断电之后不断开，触点烧熔最可怕”）。

常见的原因是触点粘连，此时必须更换新的触点。另外，铁心接触面有过多的油污、剩磁过大、复位弹簧弹力过小或失效、活动部件被异物卡死等也是较常见的原因。

5.线圈过热

（1）电源电压过高或过低。

（2）动、静铁心接触不密实，如粘有油污等，造成铁心接触面吸合时有间隙。

（3）接触器线圈有匝间或对地短路故障。测量其线圈的直流电阻，若远小于正常值，可确定有匝间短路；对地短路可用兆欧表或万用表的高阻档测量线圈与铁心之间的绝缘电阻来确定。

6.触点过热

（1）通过的电流超过其额定值。

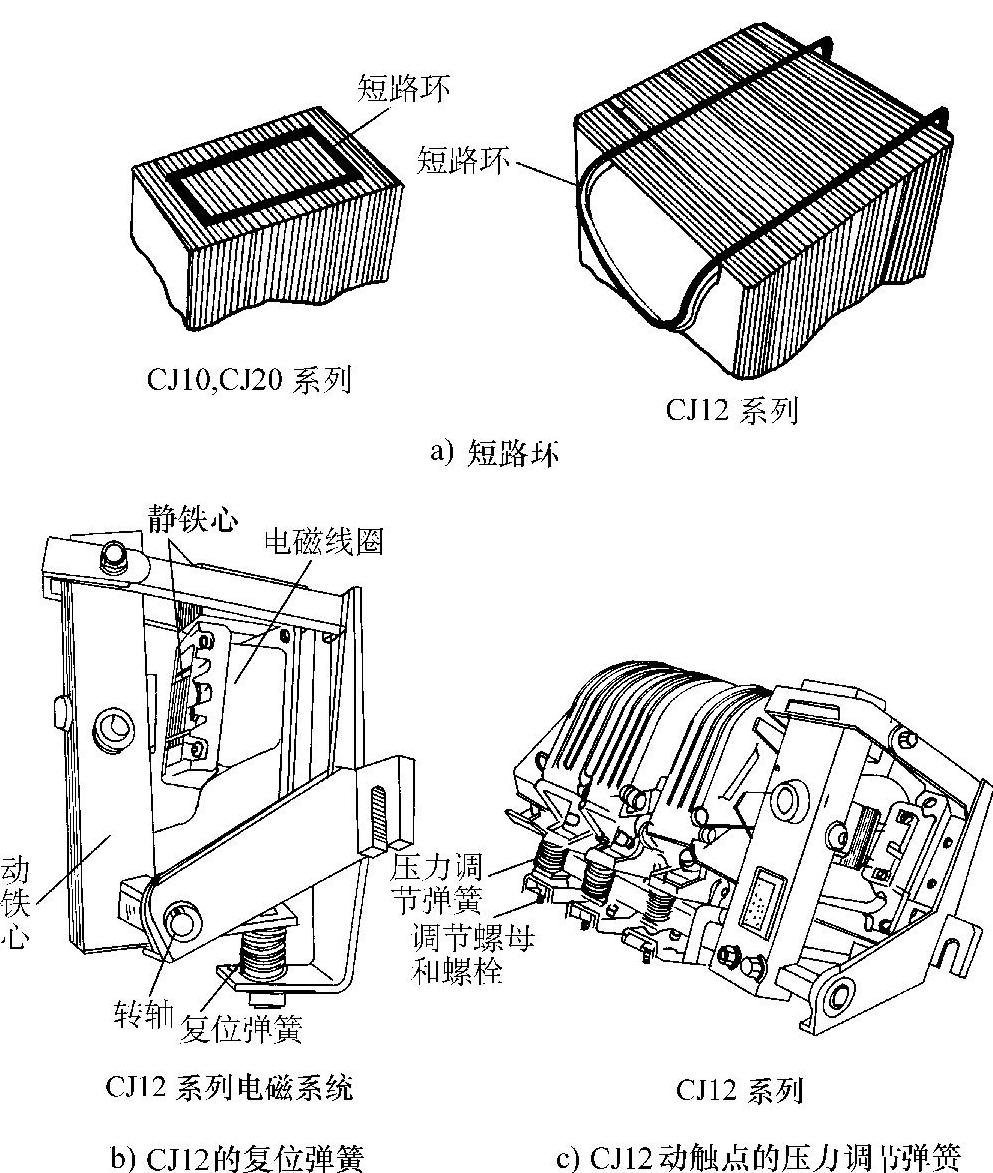

图6-49 交流接触器的铁心短路环和复位弹簧

（2）触点的质量较差，如含银量少、杂质多等，使其电阻大，导致导电能力不足。

（3）由于反作用力弹簧的弹力过大或触点弹簧弹力较弱，使触点之间的压力减小，使其接触电阻大，导致过多发热。

（4）连接螺钉松动等原因，造成接触不良。

“触点过热接触虚，恶性循环危害大”是说，应各种原因造成的个别触点因接触不良产生的过热，会造成恶性循环，最终导致该相电源线路接近于断开状态。当用电设备为三相电动机时，有可能因断相运行而造成烧毁绕组，严重影响生产，甚至发生或造成特大事故。因此应给予高度重视，及时发现，尽快排出。

7.相间短路

（1）接触器动作过慢（特别是在大负荷下断开电源时），发生较大的电弧（实际上是电子流，即一种特殊形式的电流），使相间短路。

（2）由于导电尘埃或油污等使相间绝缘变坏。

（3）对用两个接触器控制的正反转电路，因联锁（互锁）动作失灵或时间顺序错误（应先断开的线路没有先断开），致使两个接触器同时处于接通状态。

（4）三相负载电路出现相间短路。

8.合闸按钮按下后闭合，松开后接触器就断开的原因

对于不自锁的按钮（自复位开关），按下按钮时其常开触点闭合，松开后就断开。为了使接触器的线圈在按钮松开时仍然通电闭合，就要用接触器的一对常开辅助触点组成与按钮常开触点相并联的“自保（自锁）”电路，保证在按钮常开触点断开后接触器的线圈仍然通电，如图6-50所示。

如果该“自保（自锁）”电路出现了断路故障，自保（自锁）功能就没有了，所以合闸按钮松开后，接触器线圈的电路也就断开了。

“自保（自锁）”电路出现断路故障的原因有两个方面，一是线路断开，经常发生在连接点处；二是所用的常开辅助触点不闭合，可能是已损坏，也可能是接触器控制辅助触点合断的“顶杆”长度不足。

9.处理被电弧烧损的接触器触点的办法

被电弧烧损的触点若不十分严重，可用大小适当的细齿钢锉，细心地将接触面锉平。如不便操作，应将其拆下，夹在一个台钳上进行处理。若锉平后的表面呈现出紫铜色，说明该触点已不含银，不能再使用（使用后很快就会烧麻，甚至两个触点烧结在一起，不能跳开）。

不提倡使用砂纸打磨。因为使用砂纸打磨时，有可能会将砂纸上掉下来的沙粒嵌在触点上，从而影响导电能力，造成修整后的触点使用很短的时间就又出现很多麻点。

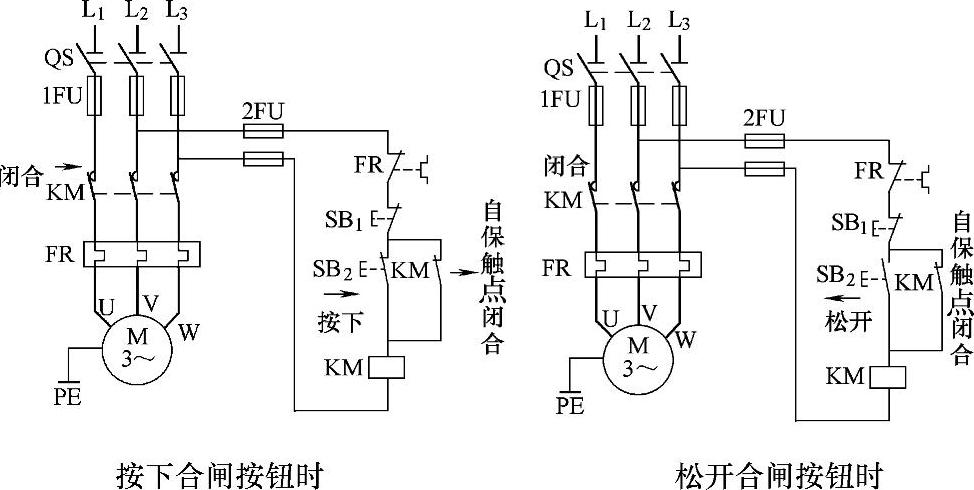

图6-50 用交流接触器控制一台电动机的简单电路原理图
