电机软起动器及相关电路介绍

时间:2023-06-22 理论教育 版权反馈
【摘要】:电动机软起动器就很好地解决了上述减压起动设备的不足。图6-32 (续)现用的电动机软起动器是利用双向晶闸管作为主要元件,通过调整其初始的导通角来任意决定输出的起始电压供给电动机起动,之后还是利用调节导通角的大小来连续地升高输出电压,直至达到电动机的电源电压为止,这一升压过程的长短可以人为设定。图6-33给出了三种软起动器的外形,图6-34给出了软起动器的电路原理。图6-35给出了实用的软起动配电柜。

电机软起动器及相关电路介绍

(一)口诀

交流电机软起动,减压起动一类型。

低压起动小电流,然后电压连续升。

使用双向晶闸管,连续调压降或升。

起动过程无冲击,故名电机软起动。

起动要求不相同,调整参数来完成。

普通设定起动压,然后连续往上升;

起动转矩要求高,高压冲过再稳行。

起动完成合旁路,断开主路来运行。

(二)说明

在起动过程中降低电动机输入电压的方法有多种,如前面介绍的星-三角起动就是其中最常用的一种,另外还有串电阻电抗器减压起动、串自耦变压器起动等,但这些都有两个共同的缺点:一个是起动电压只能是固定的一个数值,造成起动电流和转矩也都是一个固定的数值,特别是星-三角起动,两者都是满压起动时的1/3;另一个是起动完成后,在转换成额定电压时,由于没有渐变的过程,往往会对电动机造成一个冲击,这种冲击对某些负载机械是不利的。

电动机软起动器就很好地解决了上述减压起动设备的不足。

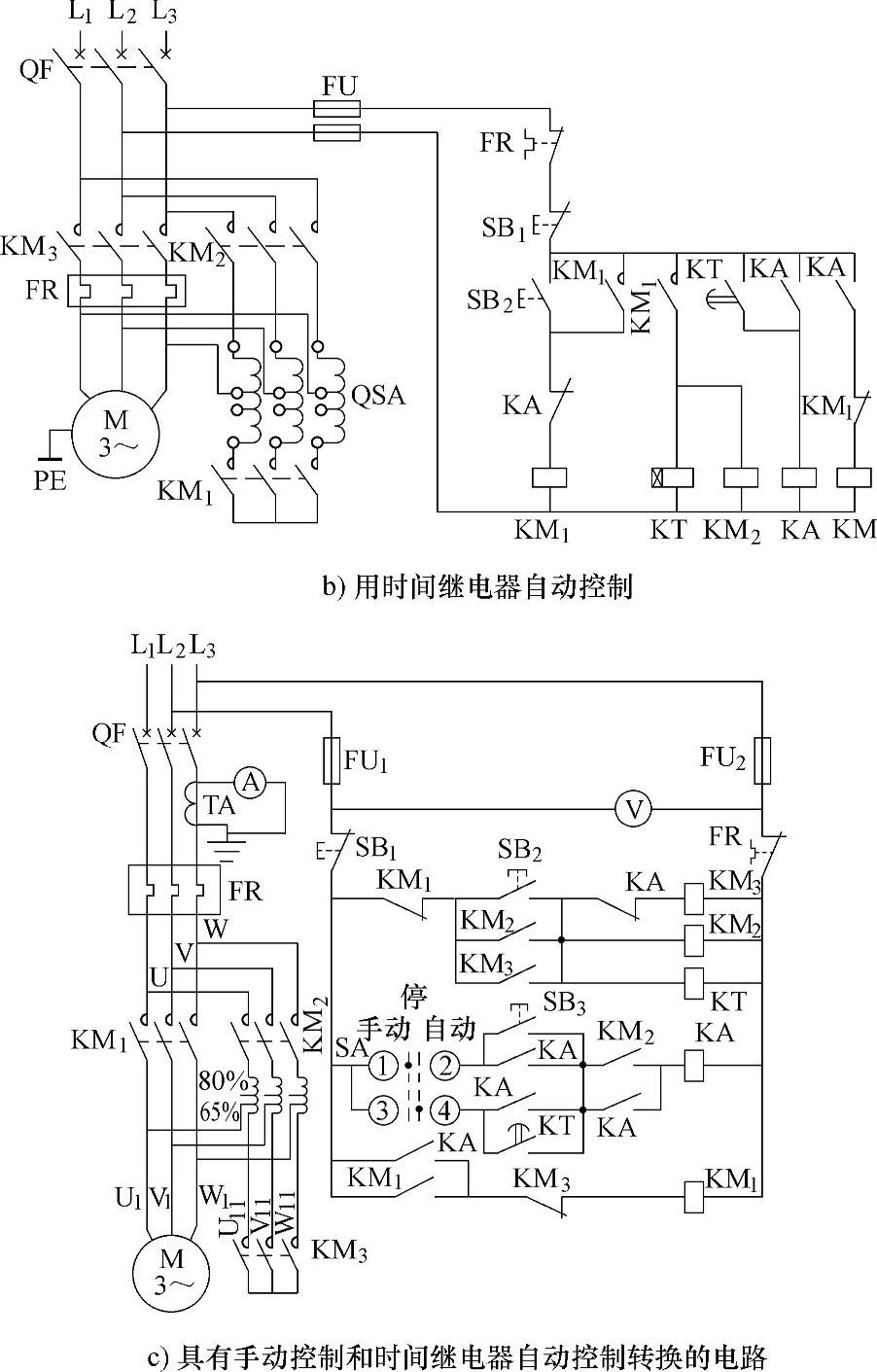

图6-32 用接触器控制自耦减压变压器合断的减压起动电路(www.daowen.com)


图6-32 (续)

现用的电动机软起动器是利用双向晶闸管作为主要元件,通过调整其初始的导通角来任意决定输出的起始电压供给电动机起动,之后还是利用调节导通角的大小来连续地升高输出电压,直至达到电动机的电源电压为止,这一升压过程的长短可以人为设定。可见起动电流的大小在一定范围内是可以任意设定的,起动过程也是连续的。

对必须使用较大的起动转矩才能将负载拖动起来的情况,如某些转动惯量较大的冲压设备,则可将起动器设置成起动开始的一段较短时间里输出一个较高的电压,待设备克服惯性后,再将电压降下来,然后再逐渐地升高电压到额定值正常运行,即本口诀起动转矩要求高高压冲过再稳行表达的含义。

起动完成后,将起动器用并联的旁路开关(接触器)短路,同时断开起动器与电源的连接。

图6-33给出了三种软起动器的外形,图6-34给出了软起动器的电路原理。图6-35给出了实用的软起动配电柜

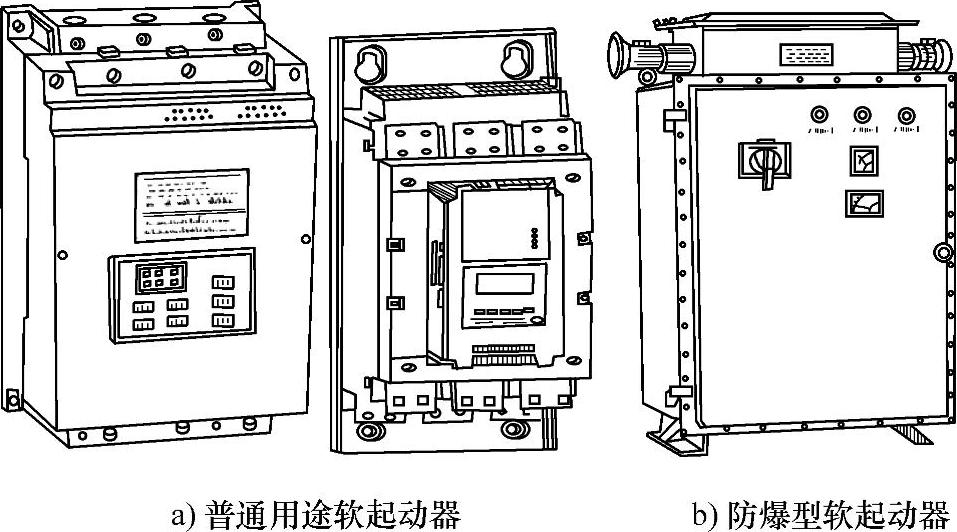

图6-33 晶闸管软起动器外形示例

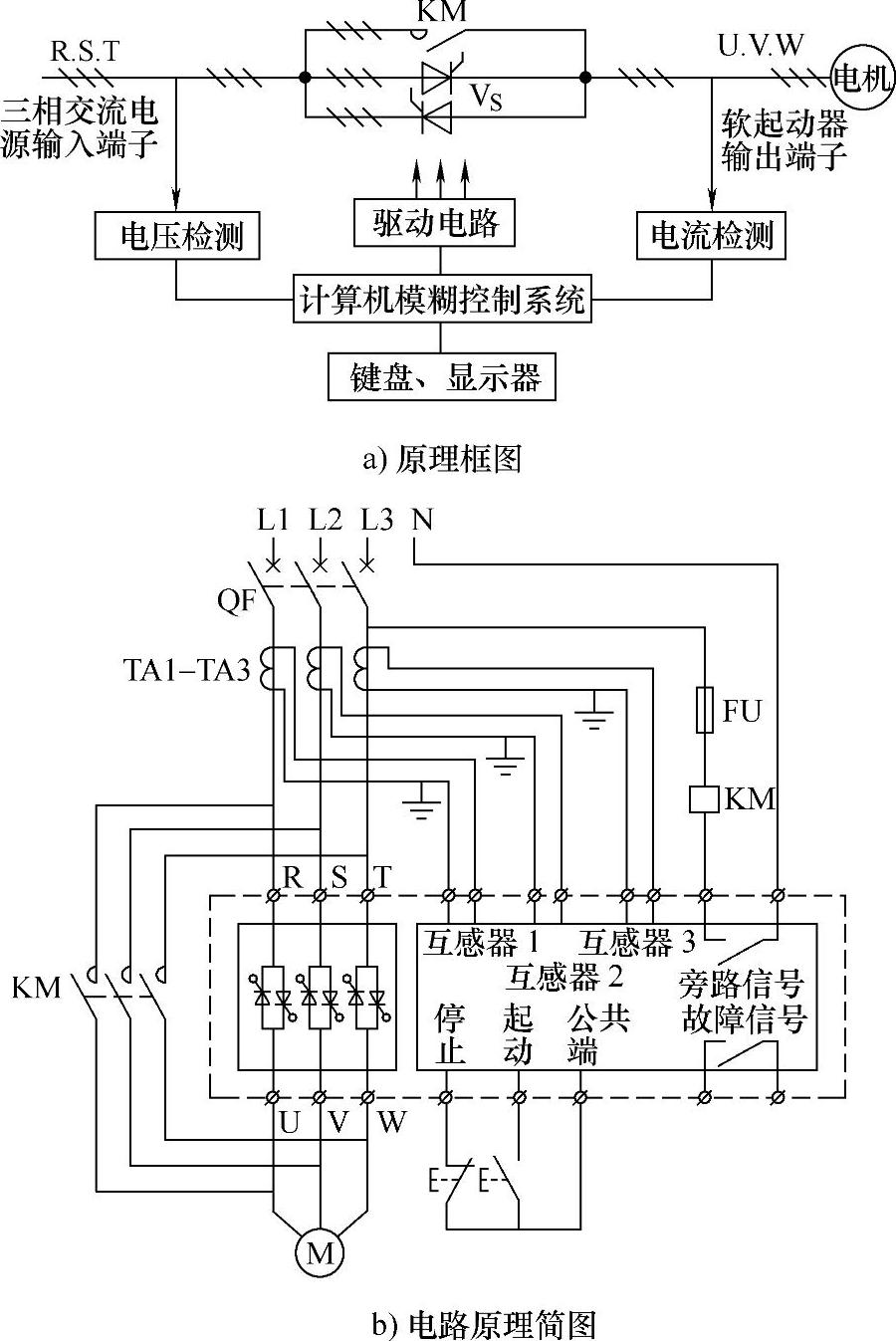

图6-34 晶闸管软起动器电路原理

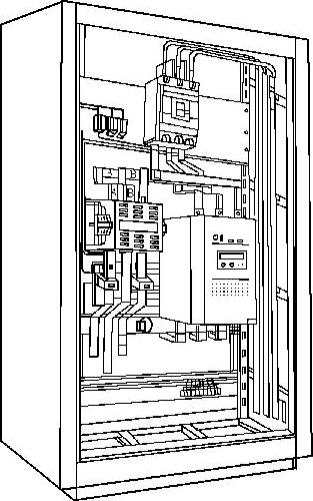

图6-35 用软起动器的电动机电源配电柜
